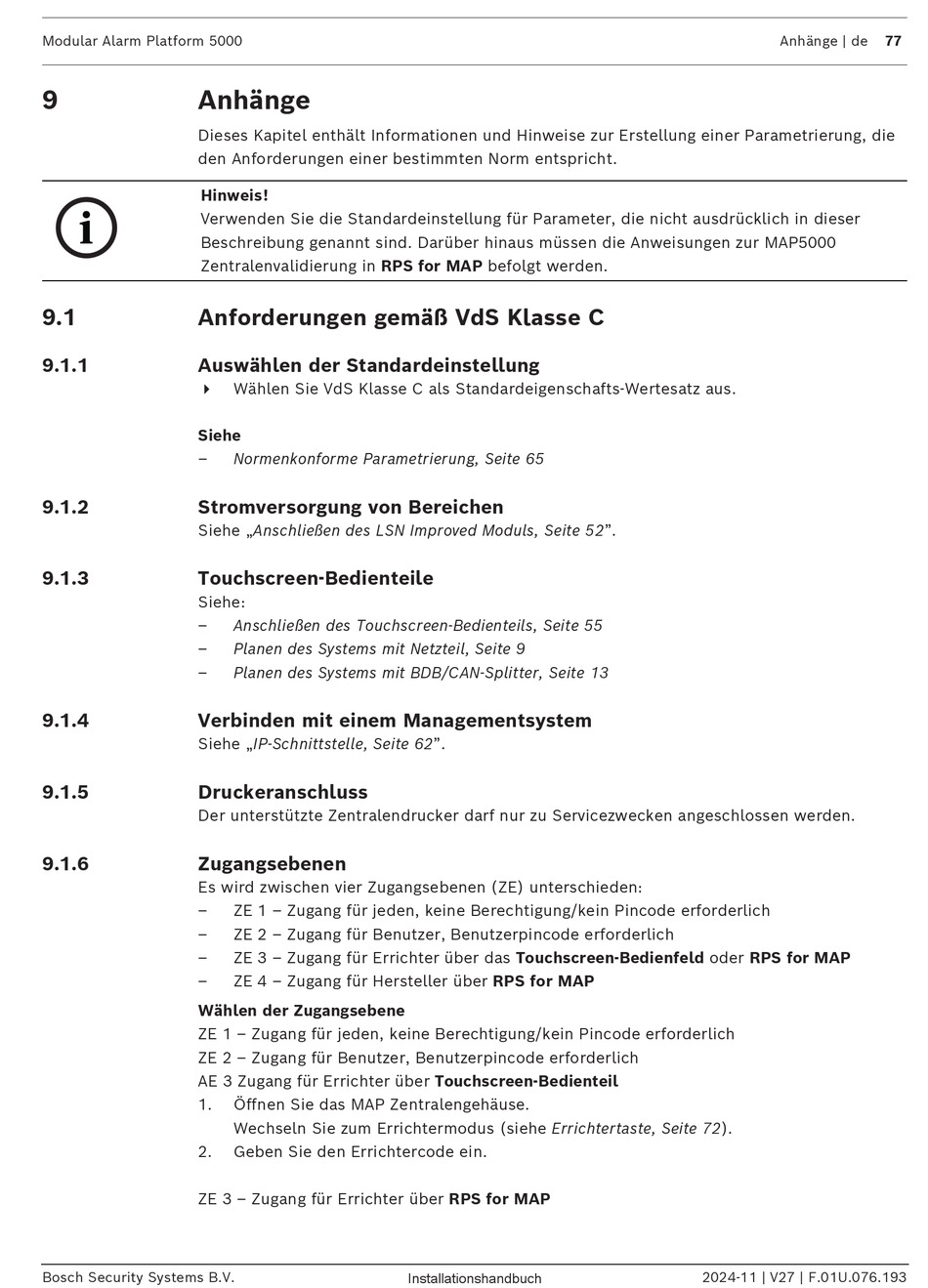

Modular Alarm Platform 5000
9 Anhänge
Dieses Kapitel enthält Informationen und Hinweise zur Erstellung einer Parametrierung, die
den Anforderungen einer bestimmten Norm entspricht.
Hinweis!
i
Verwenden Sie die Standardeinstellung für Parameter, die nicht ausdrücklich in dieser
Beschreibung genannt sind. Darüber hinaus müssen die Anweisungen zur MAP5000
Zentralenvalidierung in RPS for MAP befolgt werden.
9.1 Anforderungen gemäß VdS Klasse C
9.1.1 Auswählen der Standardeinstellung
4
Siehe
–
9.1.2 Stromversorgung von Bereichen
Siehe „Anschließen des LSN Improved Moduls, Seite 52".
9.1.3 Touchscreen-Bedienteile
Siehe:
–
–
–
9.1.4 Verbinden mit einem Managementsystem
Siehe „IP-Schnittstelle, Seite 62".
9.1.5 Druckeranschluss
Der unterstützte Zentralendrucker darf nur zu Servicezwecken angeschlossen werden.
9.1.6 Zugangsebenen
Es wird zwischen vier Zugangsebenen (ZE) unterschieden:
–
–
–
–
Wählen der Zugangsebene
ZE 1 – Zugang für jeden, keine Berechtigung/kein Pincode erforderlich
ZE 2 – Zugang für Benutzer, Benutzerpincode erforderlich
AE 3 Zugang für Errichter über Touchscreen-Bedienteil
1.
2.
ZE 3 – Zugang für Errichter über RPS for MAP
Bosch Security Systems B.V.
Wählen Sie VdS Klasse C als Standardeigenschafts-Wertesatz aus.
Normenkonforme Parametrierung, Seite 65
Anschließen des Touchscreen-Bedienteils, Seite 55
Planen des Systems mit Netzteil, Seite 9
Planen des Systems mit BDB/CAN-Splitter, Seite 13
ZE 1 – Zugang für jeden, keine Berechtigung/kein Pincode erforderlich
ZE 2 – Zugang für Benutzer, Benutzerpincode erforderlich
ZE 3 – Zugang für Errichter über das Touchscreen-Bedienfeld oder RPS for MAP
ZE 4 – Zugang für Hersteller über RPS for MAP
Öffnen Sie das MAP Zentralengehäuse.
Wechseln Sie zum Errichtermodus (siehe Errichtertaste, Seite 72).
Geben Sie den Errichtercode ein.
Installationshandbuch
Anhänge | de
