Bosch ICP-MAP5000-2 Installationshandbuch Seite 11

Modular Alarm Platform 5000

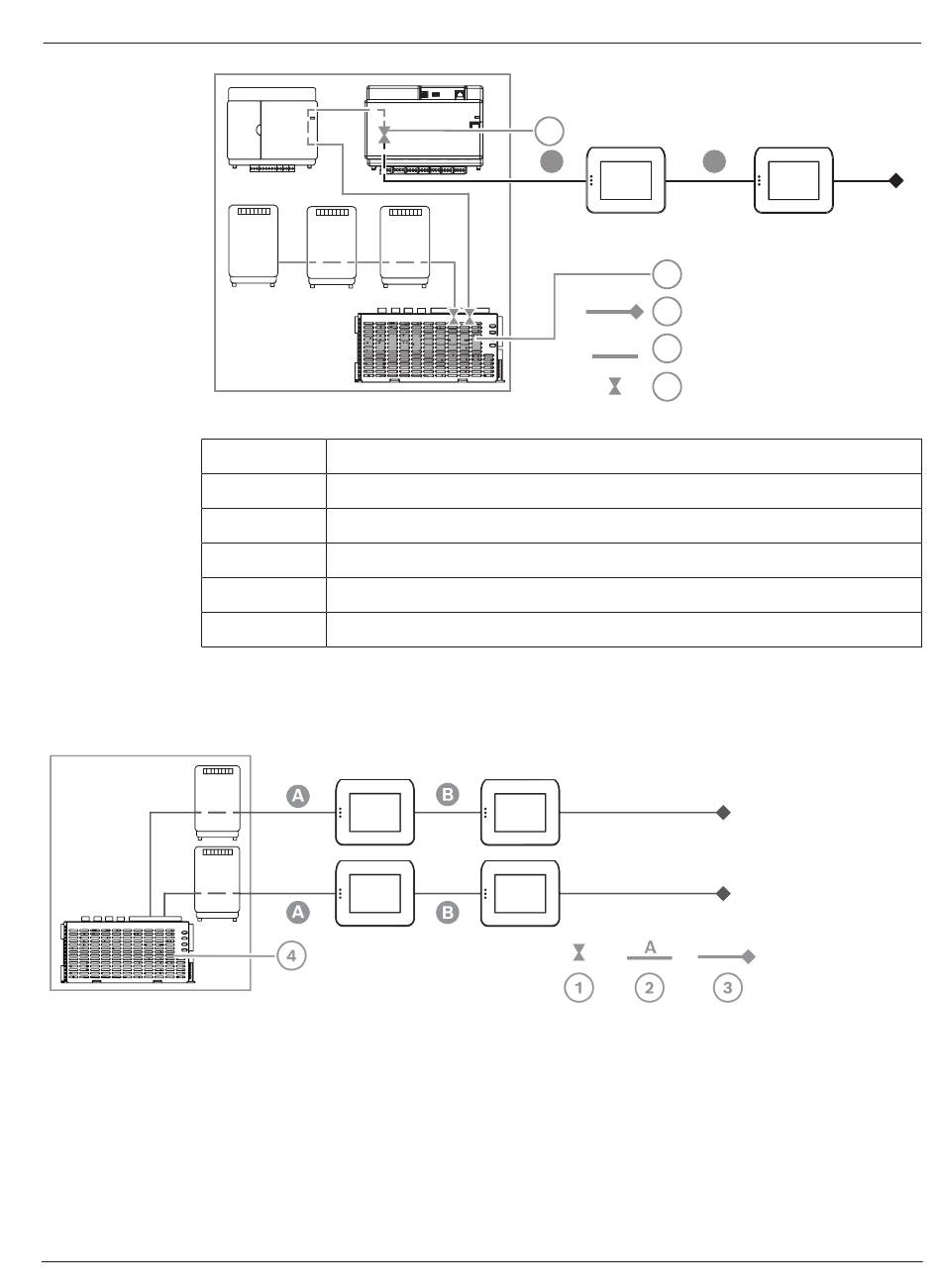

Abbildung 2.3: Verkabelung mit ICP-MAP0111
Position
1
2
3
4
5
Abgesetzter Betrieb mit ICP-MAP0120 MAP Erweiterungsgehäuse
Abbildung 2.4: 2 LSN-Module mit bis zu 4 Touchscreen-Bedienteilen
Bosch Security Systems B.V.
Beschreibung
Strombegrenzung
4-adrige Verbindung, Kabellänge beachten, siehe „Kabellänge, Seite 12"
3-adrige Verbindung zum nächsten Netzteilabschnitt
Kurzzeitige Strombegrenzung auf 3,2 A pro Ausgang A/B
Strombegrenzung auf 1,6 A zwischen internem und externem BDB
Installationshandbuch
5
A B
4
3
A
2
1
2024-11 | V27 | F.01U.076.193
Einführung | de 11
