32 de | Einbau
4
3.10 Installieren des Leistungswandlers
1.
2.
Installieren des Leistungswandlers
Position
1
2
3.11 Installieren des SIV 28 Sicherungsverteilers
1.
2.
Hinweis!
Verwenden Sie die entsprechenden Nennwerte für die Sicherungen SI 1 ... SI 5.
i
(mindestens 250 mA, maximal 1 A je nach angeschlossenen Lasten).
Der Gesamtstrom aller SIV‑Ausgänge darf den verfügbaren Maximalstrom des verwendeten
Spannungsausgangs nicht überschreiten.
2024-11 | V27 | F.01U.076.193
Schraubloch für den AT x000 Erdungsanschluss

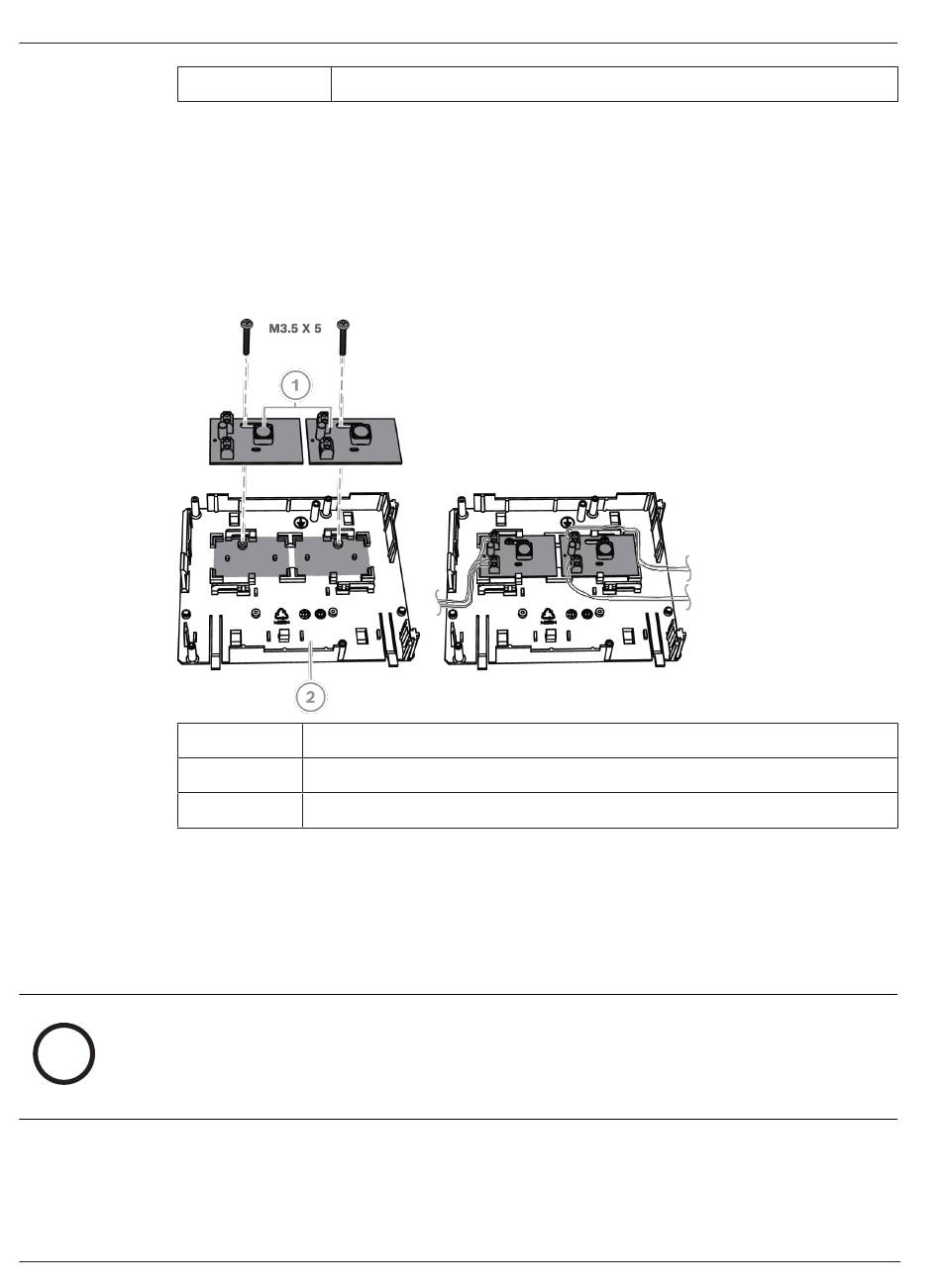

Montieren Sie den ICP-MAP0017 MAP Leistungswandler 12–28 V auf der Montageplatte
für Zubehör (Schrauben nicht im Lieferumfang enthalten), wie in der Abbildung unten
gezeigt.
Verbinden Sie die Feldkabel mit dem Klemmenblock des Leistungswandlers, wie in der
Abbildung unten gezeigt, und schließen Sie die anderen Enden nicht an.
Beschreibung
ICP-MAP0017 MAP Leistungswandler 12–28 V
ICP-MAP0020 MAP Montageplatte für Zubehör
Montieren Sie den SIV 28 Sicherungsverteiler auf der Montageplatte für Zubehör
(Schrauben nicht im Lieferumfang enthalten), wie in der Abbildung unten gezeigt.
Verbinden Sie die Feldkabel mit dem Klemmenblock des Sicherungsverteilers, wie in
der Abbildung unten gezeigt, und schließen Sie die anderen Enden nicht an.
