Bosch ICP-MAP5000-2 Installationshandbuch Seite 13

Modular Alarm Platform 5000
Für VdS gilt
Für den abgesetzten Betrieb des IPP-MAP0005-2 MAP Netzteils 150 w muss demselben
Bereich ein Touchscreen-Bedienteil zugewiesen sein, das Störungen der Stromversorgung
meldet (Störungen von Netzanschluss/Batterie).

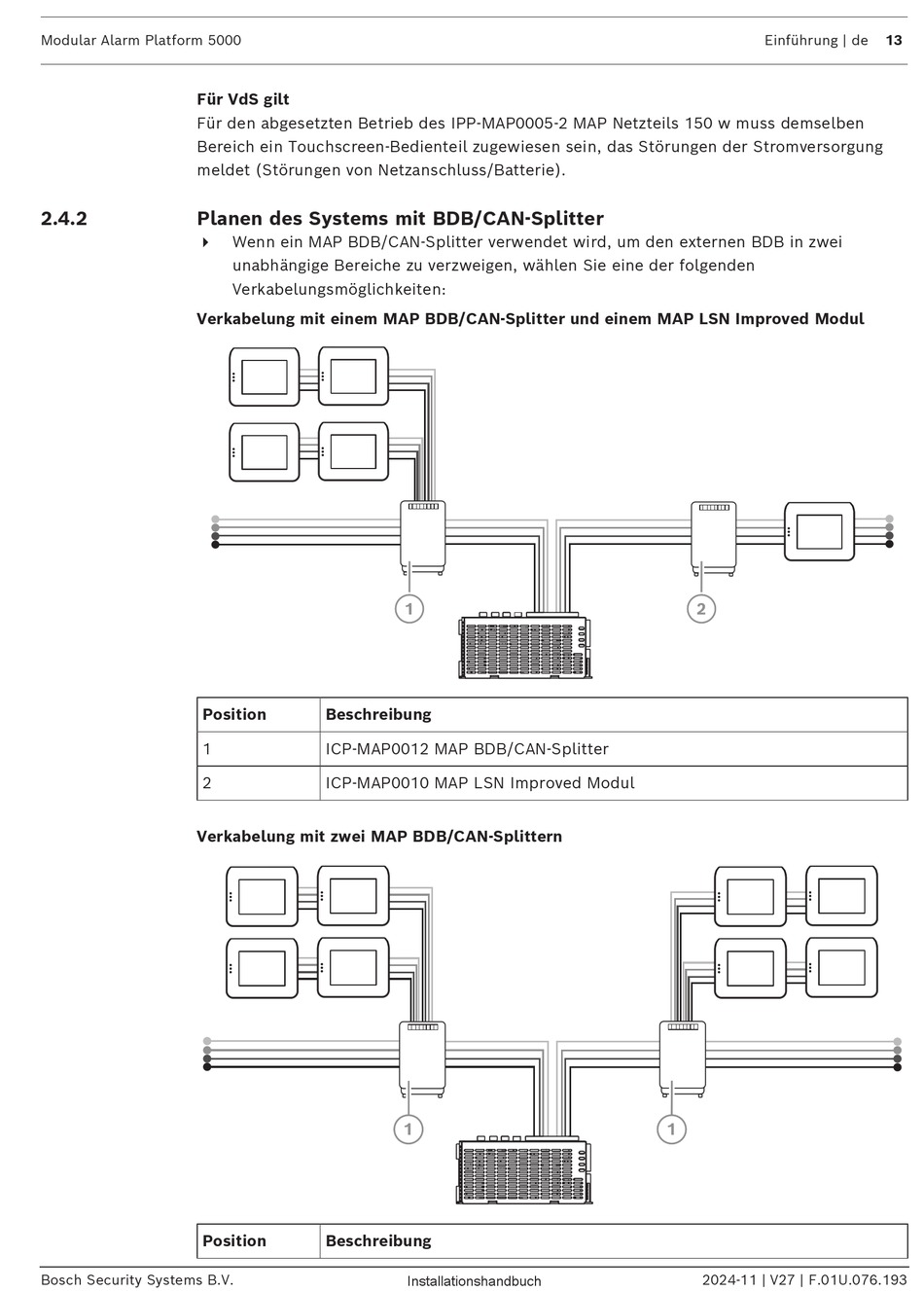

2.4.2 Planen des Systems mit BDB/CAN-Splitter
4
Verkabelung mit einem MAP BDB/CAN-Splitter und einem MAP LSN Improved Modul
Position
1
2
Verkabelung mit zwei MAP BDB/CAN-Splittern
Position
Bosch Security Systems B.V.
Wenn ein MAP BDB/CAN-Splitter verwendet wird, um den externen BDB in zwei
unabhängige Bereiche zu verzweigen, wählen Sie eine der folgenden
Verkabelungsmöglichkeiten:
1
Beschreibung
ICP-MAP0012 MAP BDB/CAN-Splitter
ICP‑MAP0010 MAP LSN Improved Modul
1
Beschreibung
Installationshandbuch
Einführung | de
2
1
2024-11 | V27 | F.01U.076.193
