38 de | Einbau
1
2
3

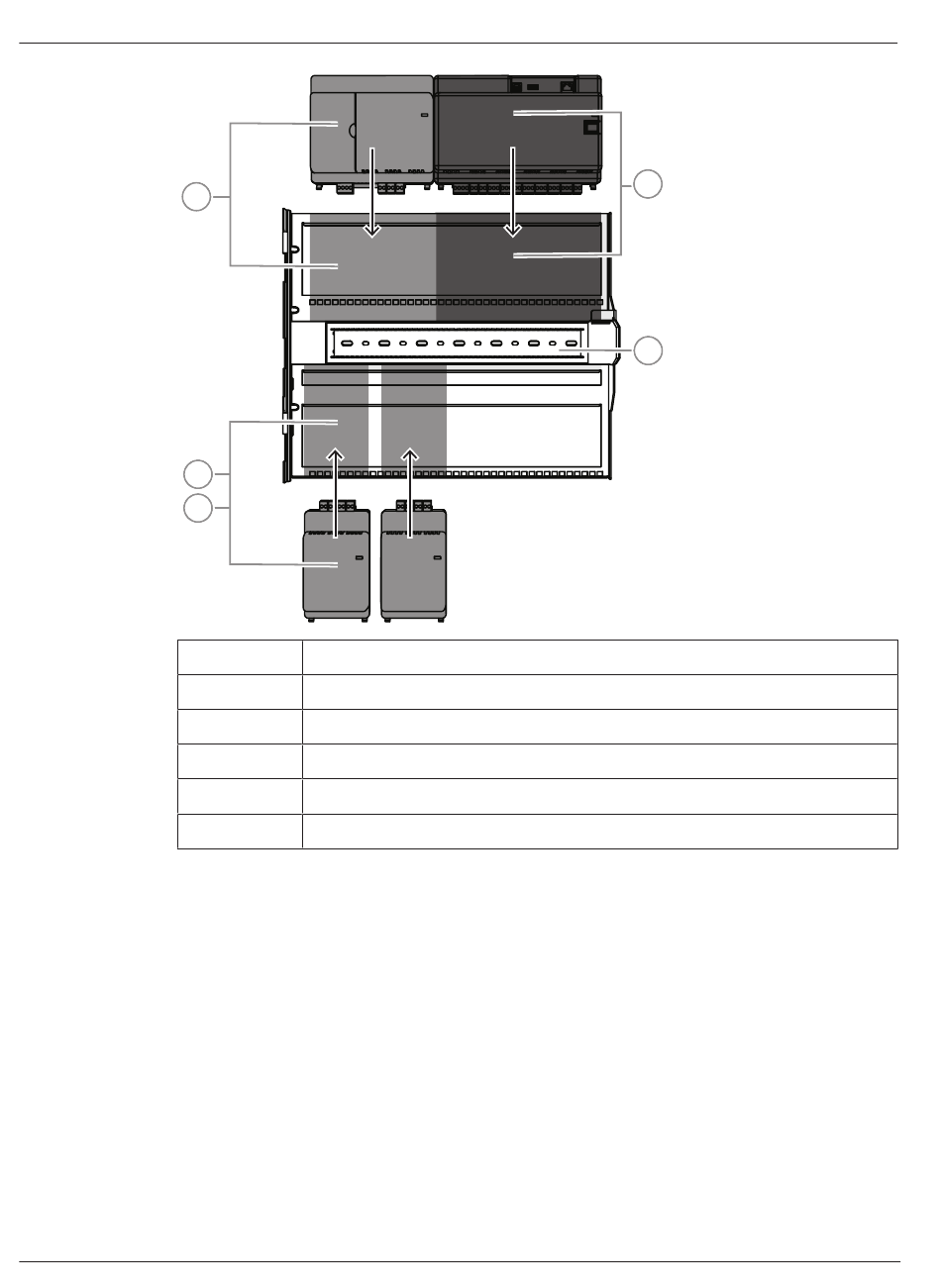

Position
1
2
3
4
5
Schieben des Moduls auf den Schwenkrahmen
1.
2.
2024-11 | V27 | F.01U.076.193
Beschreibung
ICP-MAP0007-2 MAP Koppler DE
ICP‑MAP0010 MAP LSN Improved Modul
ICP-MAP0012 MAP BDB/CAN-Splitter
MAP5000 Zentrale
ICP-MAP0025 MAP Schwenkrahmen
Schieben Sie das Modul auf den Schwenkrahmen.
Achten Sie darauf, dass die Befestigungsklammern in die beiden rechteckigen
Öffnungen auf der unteren Montageschiene einrasten.
Installationshandbuch
Modular Alarm Platform 5000
4
5
