Bosch ICP-MAP5000-2 Installationshandbuch Seite 25

Modular Alarm Platform 5000
Position
1
2
3
4
5
6
Siehe
–
3.3.3 MAP Erweiterungsgehäuse
4

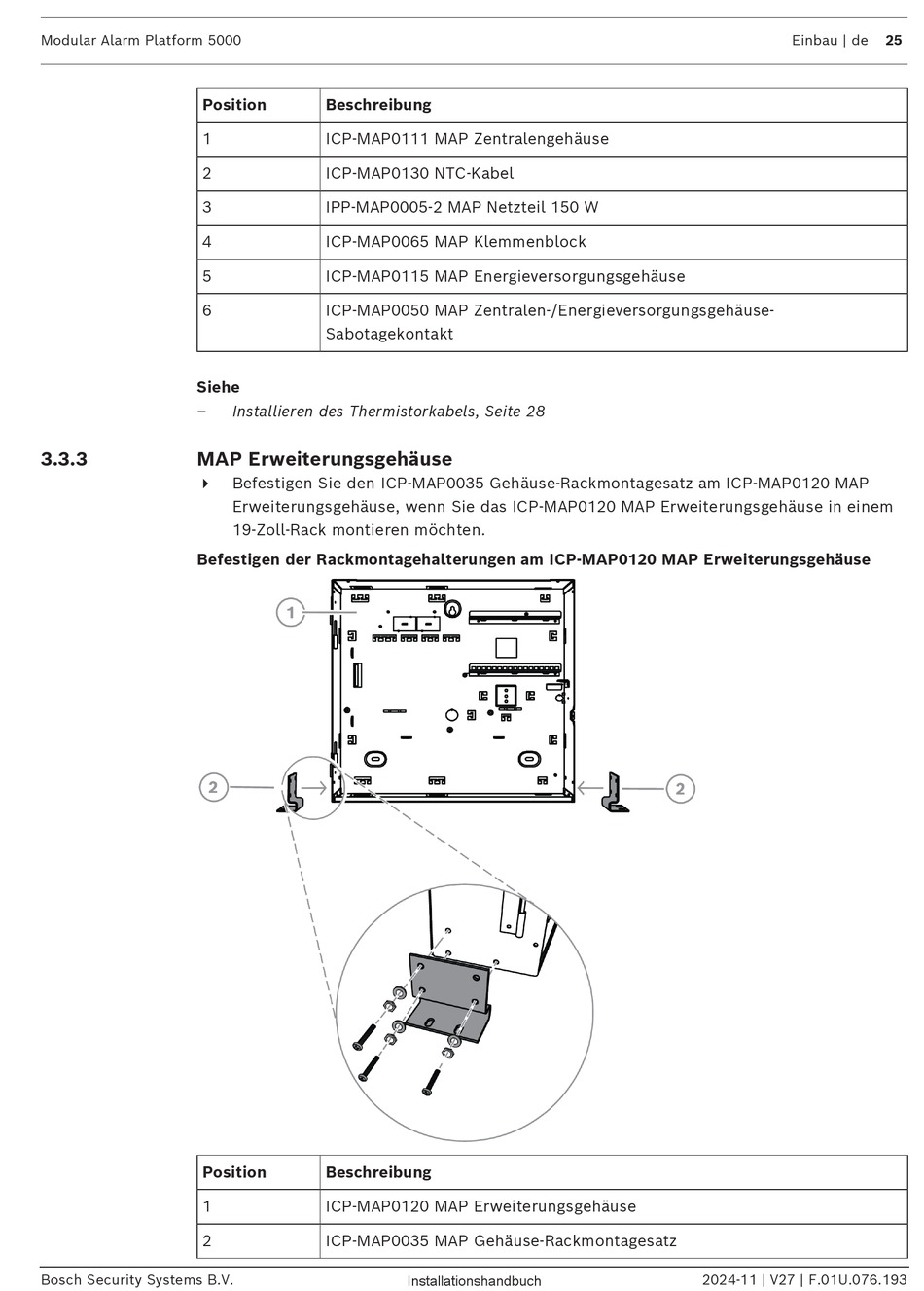

Befestigen der Rackmontagehalterungen am ICP-MAP0120 MAP Erweiterungsgehäuse
Position
1
2
Bosch Security Systems B.V.
Beschreibung
ICP-MAP0111 MAP Zentralengehäuse
ICP-MAP0130 NTC-Kabel
IPP-MAP0005-2 MAP Netzteil 150 W
ICP-MAP0065 MAP Klemmenblock
ICP-MAP0115 MAP Energieversorgungsgehäuse
ICP-MAP0050 MAP Zentralen‑/Energieversorgungsgehäuse-
Sabotagekontakt
Installieren des Thermistorkabels, Seite 28
Befestigen Sie den ICP-MAP0035 Gehäuse-Rackmontagesatz am ICP-MAP0120 MAP
Erweiterungsgehäuse, wenn Sie das ICP-MAP0120 MAP Erweiterungsgehäuse in einem
19‑Zoll-Rack montieren möchten.
Beschreibung
ICP-MAP0120 MAP Erweiterungsgehäuse
ICP-MAP0035 MAP Gehäuse-Rackmontagesatz
Installationshandbuch
Einbau | de
2024-11 | V27 | F.01U.076.193
25
