3.13.2 Befestigen der MAP5000 Zentrale am Schwenkrahmen
So befestigen Sie die MAP5000 Zentrale:
Die MAP5000 Zentrale wird auf dem Schwenkrahmen befestigt.
Weitere Informationen zur Befestigung der Module auf dem Schwenkrahmen finden Sie
unter Montieren der Module auf dem Schwenkrahmen, Seite 37.
3.13.3 Montieren des Ethernet-Kabels
Ethernet-Kabel
Das Ethernet-Kabel stellt eine Verbindung über die MAP5000 REST-API mit einem
Managementsystem her.
Das Ethernet-Kabel kann auch für die IP-Kommunikation verwendet werden, wenn eine der
folgenden MAP5000 Zentralen installiert ist:
–
–
Für die IP-Kommunikation über ein integriertes IP-Übertragungsgerät stehen die folgenden
Protokolle zur Verfügung:
–
–
–
So befestigen Sie das Ethernet-Kabel:
1.
2.
Ferritkern
3.14 Installieren des Relaismoduls
Das ICP-COM-IF2 Relaismodul kann auf dem Schwenkrahmen oder den Montageschienen
des MAP Zentralengehäuses montiert werden.
An beiden Seiten ist ein Abstand von ca. 15 mm für die nachfolgende Verkabelung
erforderlich. Die Anschlussstecker können seitlich abgezogen werden.
1.
2.
2024-11 | V27 | F.01U.076.193
MAP5000 Zentrale COM (ICP-MAP5000-COM)
MAP5000 Zentrale, klein, COM (ICP-MAP5000-SC)
VdS 2465-S2
SIA DC-09 (TCP/IP und UDP/IP)
Conettix IP

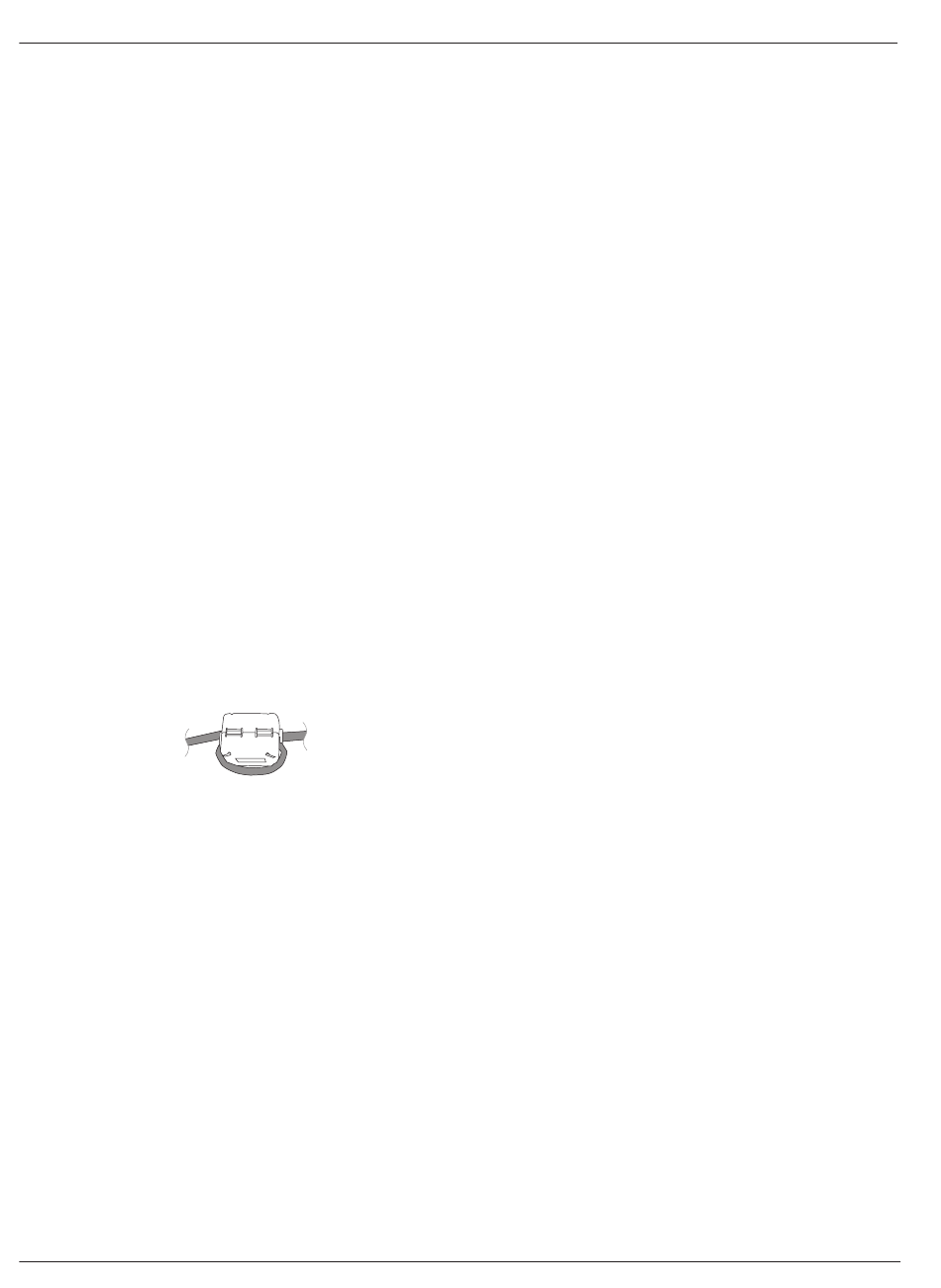

Führen Sie das Ethernet-Kabel mit einer zusätzlichen Windung durch den großen
Klappferrit (im Zubehörpaket der MAP5000 Zentrale enthalten).
Positionieren Sie den Ferritkern möglichst nah an der entsprechenden Aussparung im
Gehäuse.
Befestigen Sie die Trägerplatte des ICP-COM-IF2 Relaismoduls in den entsprechenden
Aussparungen des Schwenkrahmens oder der Montageschienen.
Befestigen Sie die Trägerplatte mit der mitgelieferten Schraube an der unteren Schiene.
