Bosch ICP-MAP5000-2 Installationshandbuch Seite 33

Modular Alarm Platform 5000

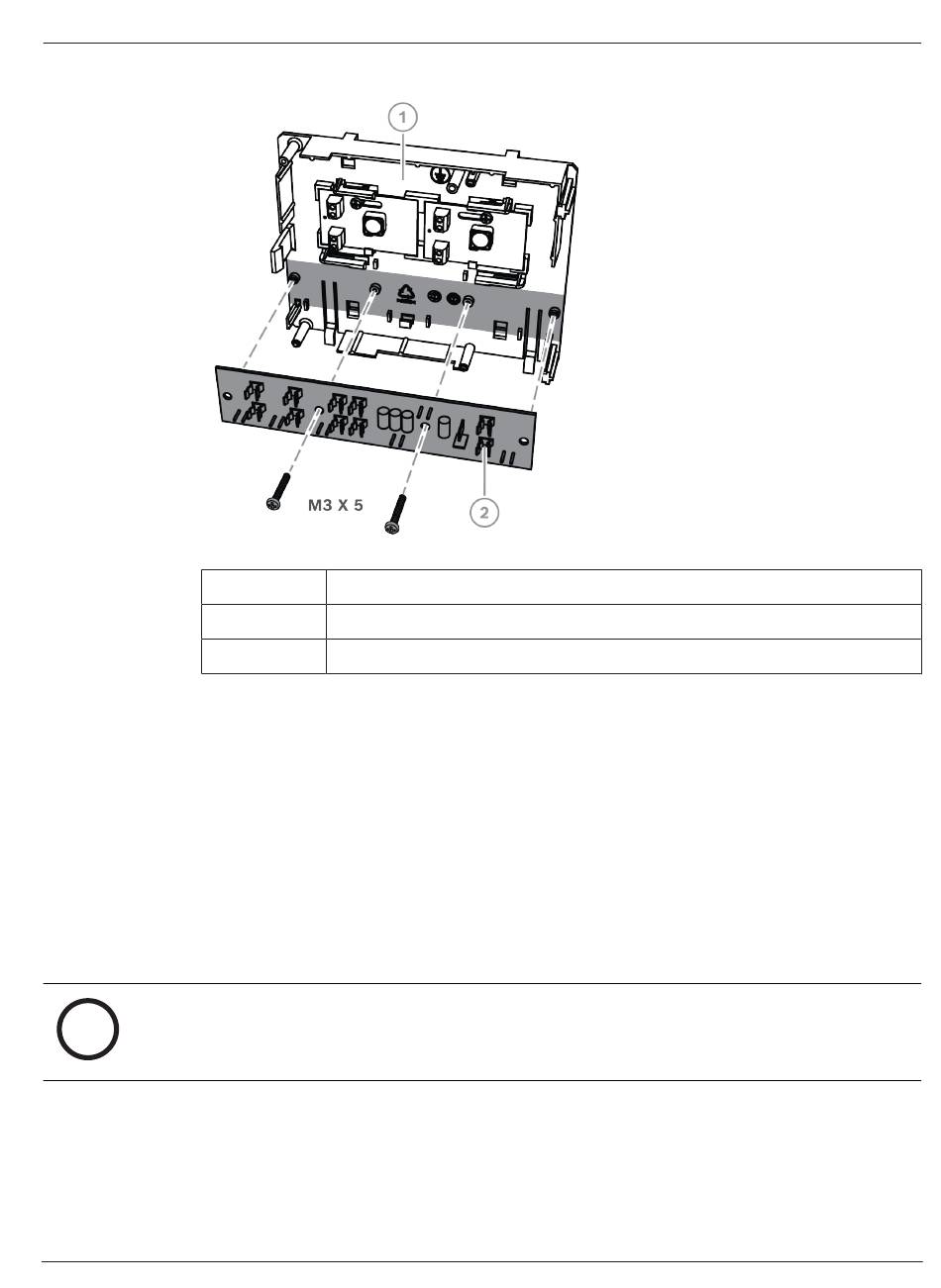

Installieren des SIV 28 Sicherungsverteilers
Position
1
2
3.12 Installieren des AT x000 Übertragungsgeräts
Das AT x000 Übertragungsgerät wird auf der ICP-MAP0020 MAP Montageplatte für Zubehör
über dem Leistungswandler montiert (falls installiert). Wenn der SIV 28 Sicherungsverteiler
auf der Montageplatte für Zubehör montiert ist, kann das Übertragungsgerät nicht auf
derselben Montageplatte montiert werden.
1.
2.
3.
Hinweis!
i
Damit das System ordnungsgemäß geerdet ist, muss die Erdungsschraube durch das
AT x000 und die Montageplatte für Zubehör geführt sein.
Bosch Security Systems B.V.
Beschreibung
ICP-MAP0020 Montageplatte für Zubehör
SIV 28 Sicherungsverteiler (SIV 28 MAP 28V Verteiler mit Sicherung)
Schieben Sie die rechte Kante des AT x000 in die Klemmen auf der rechten Seite der
Montageplatte für Zubehör.
Drücken Sie vorsichtig auf die linke Kante des AT x000, bis sie in der einzelnen Klemme
auf der linken Seite der Montageplatte für Zubehör einrastet.
Führen Sie die mitgelieferte Erdungsschraube durch das AT x000 und die Montageplatte
für Zubehör und befestigen Sie sie auf der oberen Montageschiene.
Installationshandbuch
Einbau | de
2024-11 | V27 | F.01U.076.193
33
