Modular Alarm Platform 5000

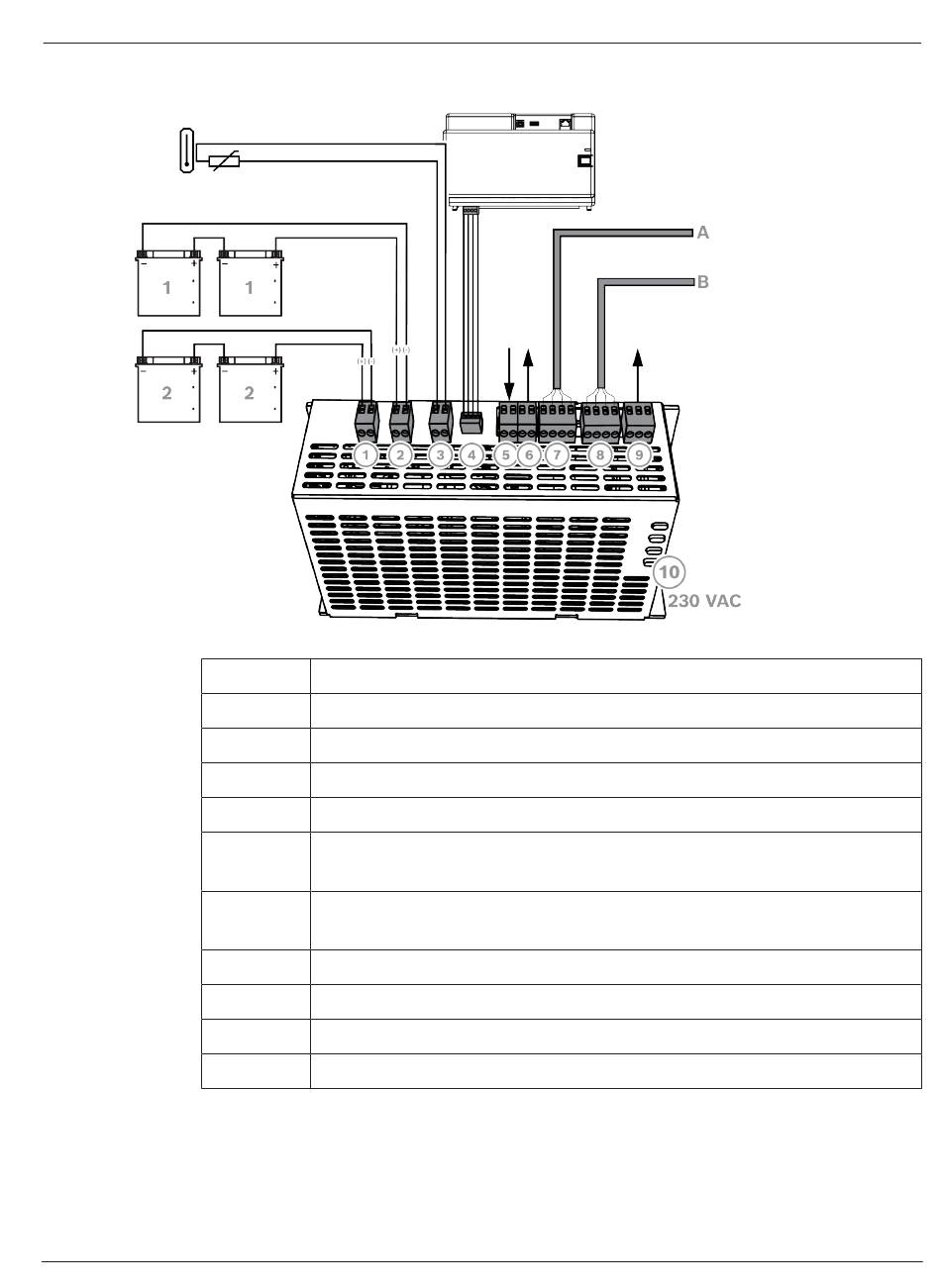

Anschließen des Netzteils
Anschluss
1
2
3
4
5
6
7
8
9
10
4.2.2 Optionale Netzteilanschlüsse
1.
2.
Bosch Security Systems B.V.
Beschreibung
Batteriestromkreis 2
Batteriestromkreis 1
Anschluss für Thermistor
Spannungsanschluss für MAP5000 Zentrale
Eingang für Sabotagekontakt wird per Konfiguration beim abgesetzten
Betrieb des Netzteils am externen BDB aktiviert.
Ausgang für Spannungsversorgung (geschaltet), überwacht,
Nominalspannung 24 V DC
Bosch Datenbus – Anschluss (A)
Bosch Datenbus – Anschluss (B)
Ausgang für 230V-Ausfall und alle Netzteilstörungen (optional)
230V-Anschluss
Schließen Sie die Gleichstrom-Hilfsversorgung für den Leistungswandler an.
Schließen Sie die Überwachungsausgänge an. Die Überwachungsausgänge überwachen
die Stromversorgung hinsichtlich 230V-Ausfall und allen Netzteilstörungen.
