3 Einbau
–
–
–
–
–
–
3.1 Öffnen der vorgestanzten Aussparungen im Gehäuse
1.
2.

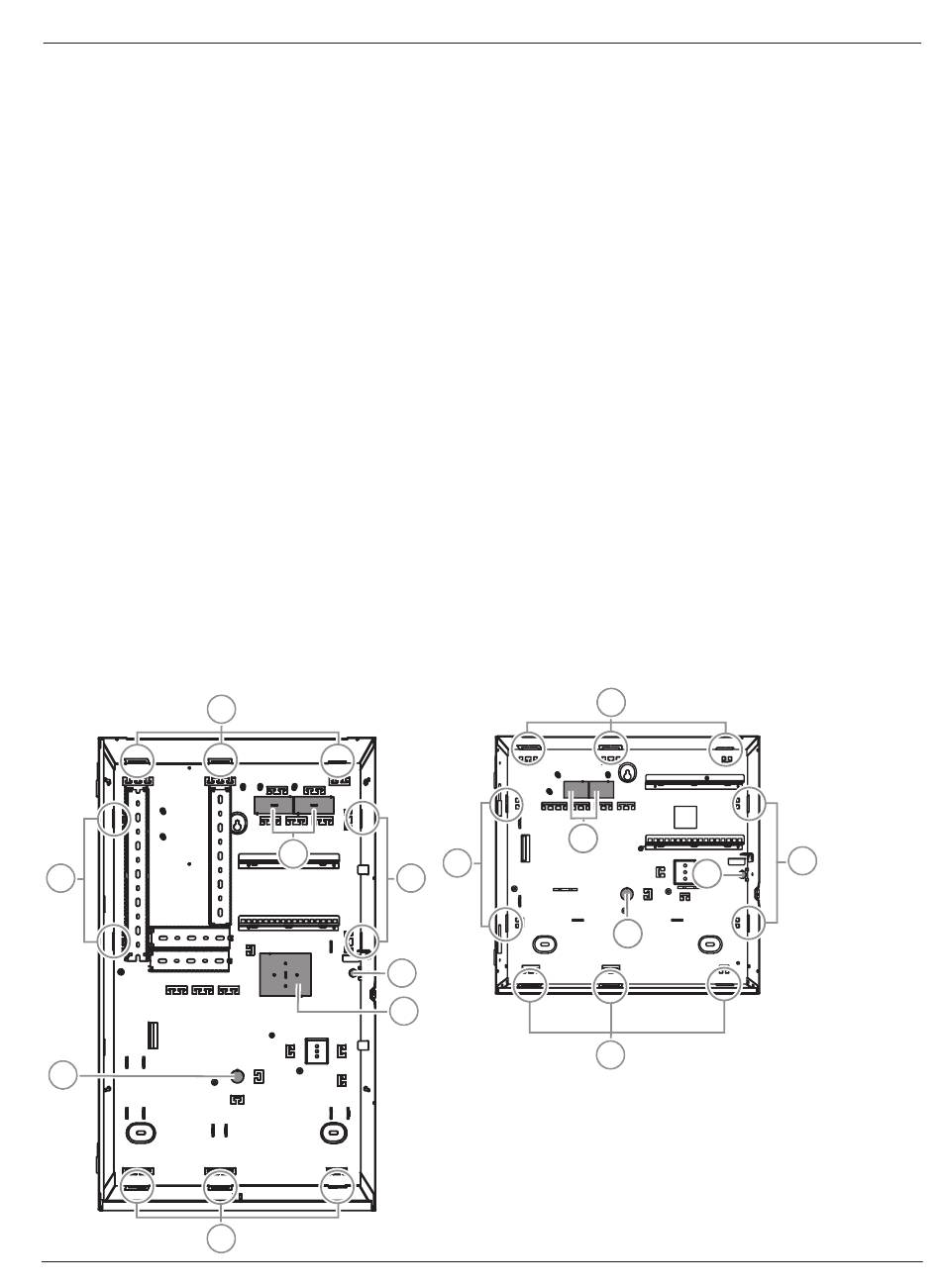

Gehäusevorprägungen am ICP-MAP0111 MAP Zentralengehäuse oder ICP-MAP0120 MAP
Erweiterungsgehäuse
5
5
4
5
Bosch Security Systems B.V.
Verwenden Sie bei der Montage des Gehäuses auf einer Oberfläche geeignete Dübel
und Schrauben. Ausführliche Hinweise finden Sie auf der Bohrschablone.
Achten Sie darauf, dass links neben dem Gehäuse ausreichend Platz ist, damit die
Gehäusetür und der ICP-MAP0025 MAP Schwenkrahmen problemlos geöffnet werden
können.
– Für eine vollständig geöffnete Tür sind mindestens 460 mm erforderlich.
– Für eine im Winkel von 90° geöffnete Tür sind mindestens 32 mm erforderlich.
Um das Gehäuse herum müssen 100 mm Platz bleiben, damit die Kabelführungen leicht
zugänglich sind.
Unter oder neben dem Gehäuse ist ausreichend Platz für ein ICP-MAP0120 MAP
Erweiterungsgehäuse-Kit zu lassen, damit das System bei Bedarf erweitert werden
kann.
Damit sich die Batterie nicht zu schnell entlädt, sollte das Gehäuse an einem Ort
installiert werden, an dem normale Zimmertemperatur herrscht.
Verwenden Sie die ICP-MAP0111 Installationsschablone oder die ICP-MAP0120
Installationsschablone.
Nehmen Sie die Gehäusetür ab und stellen Sie sie beiseite.
Entfernen Sie die vorgestanzten Teile aus den Aussparungen im Gehäuse in der unten
gezeigten Reihenfolge.
3
5
1
2
Installationshandbuch
5
3
5
4
5
Einbau | de
5
1
