3.3.2 Rückwand
Auf der Rückwand des Geräts befinden sich die standardmäßigen Ports. Dazu gehören Touchscreen-, USB-,
Ethernet-, serieller und Video-Port.
1
2
3

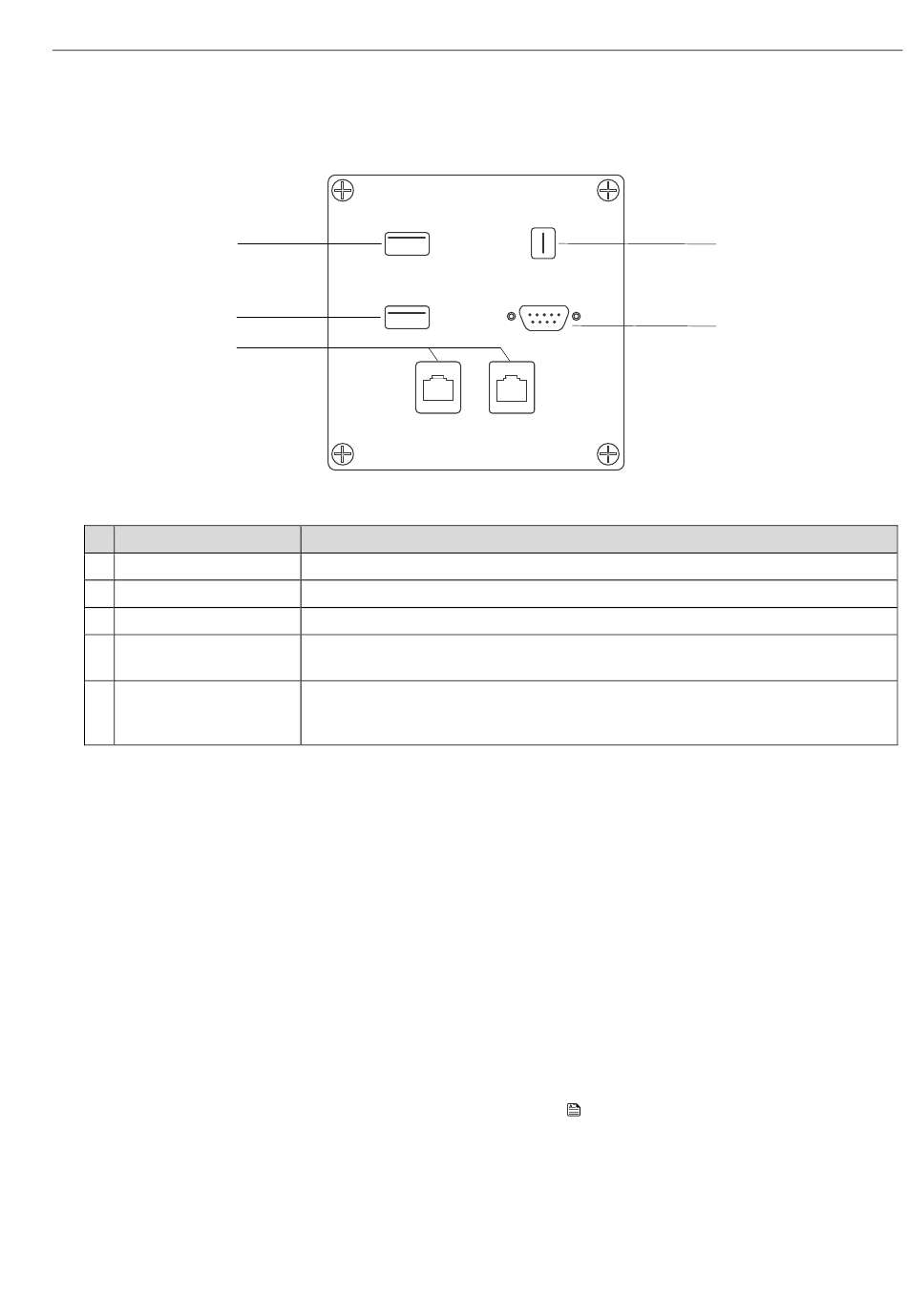

Abbildung 2: Rückwärtige Input/Output-Schaltplatte eines eingebetteten Raman Rxn-Analysators
# Bezeichnung
1 Touchscreen USB-Port
2 USB-Port (zusätzlich)
3 Ethernet-Port (2)
4 Touchscreen-Video-Port
5 Serieller RS-485-Port
3.3.3 Rückwand: Rxn4 in der Einkanal- und Vierkanalkonfiguration
Alle normalen Systemein- und -ausgänge (I/O) befinden sich auf der Rückseite des Basisgeräts. Hierzu gehören:
• EO-Fasersteckverbinder/elektrische Anschlüsse für bis zu vier abgesetzte Sonden für den vierkanaligen Raman
Rxn4-Analysator (einkanalige Analysatoren verfügen nur über einen Sondenanschluss). Die elektrische
Verbindung in der faseroptischen Kabelbaugruppe ist eine eigensichere Drahtschleife, die zur Verriegelung dient,
indem sie bei einem Bruch die Stromversorgung zum Laser unterbricht.
• Vier abgesetzte Verriegelungsverbindungen für den vierkanaligen Raman Rxn4-Analysator (nur eine für die
Einkanalkonfiguration), von denen jede, wie im vorherigen Unterpunkt beschrieben, eigensicher und in Reihe
mit den Kreisläufen zur Faserbrucherkennung ist.
• Zwei TCP/IP Ethernet-Ports für OPC und Automatisierungsdaten über Modbus sowie zur Fernsteuerung
• Ein serieller RS-485-Port für Automatisierungsdaten über Modbus
• Ein Mini DisplayPort für das lokale Display (optional)
• Zwei USB 2.0 Typ A-Ports, einer für den lokalen Touchscreen (optional) und einer für die zukünftige Verwendung
reserviert
• AC-Netzanschluss, C13-Stecker erforderlich. Siehe Spezifikationen →
Endress+Hauser
Beschreibung
Der USB 2.0-Port wird für die Anschluss an den Touchscreen verwendet.
USB 2.0-Backup-Port. Für zukünftige Verwendung reserviert.
Ethernet-Ports für die Netzwerkverbindung.
Touchscreen-Video-Port für den Anschluss an ein lokales Touchscreen-Display
(sofern benötigt).
Serieller RS-485-Port, Halbduplex. Stellt Automatisierungsdaten über Modbus RTU
(Remote Terminal Unit) bereit. Port-Einstellungen sind in Raman RunTime
konfigurierbar.
