Elektrischer Anschluss

6.1

Port-Verbindungen

1
2
3
4
# Bezeichnung
1 CDRH-Produktetikett
2 Luftauslass
3 Zugentlastungsleiste
4 100...240 V AC-Anschluss,
50/60 Hz
5 Abgesetzte Verriegelungsstecker
6 EO-Fasersteckverbinder
7 Analysatoranschlüsse
26

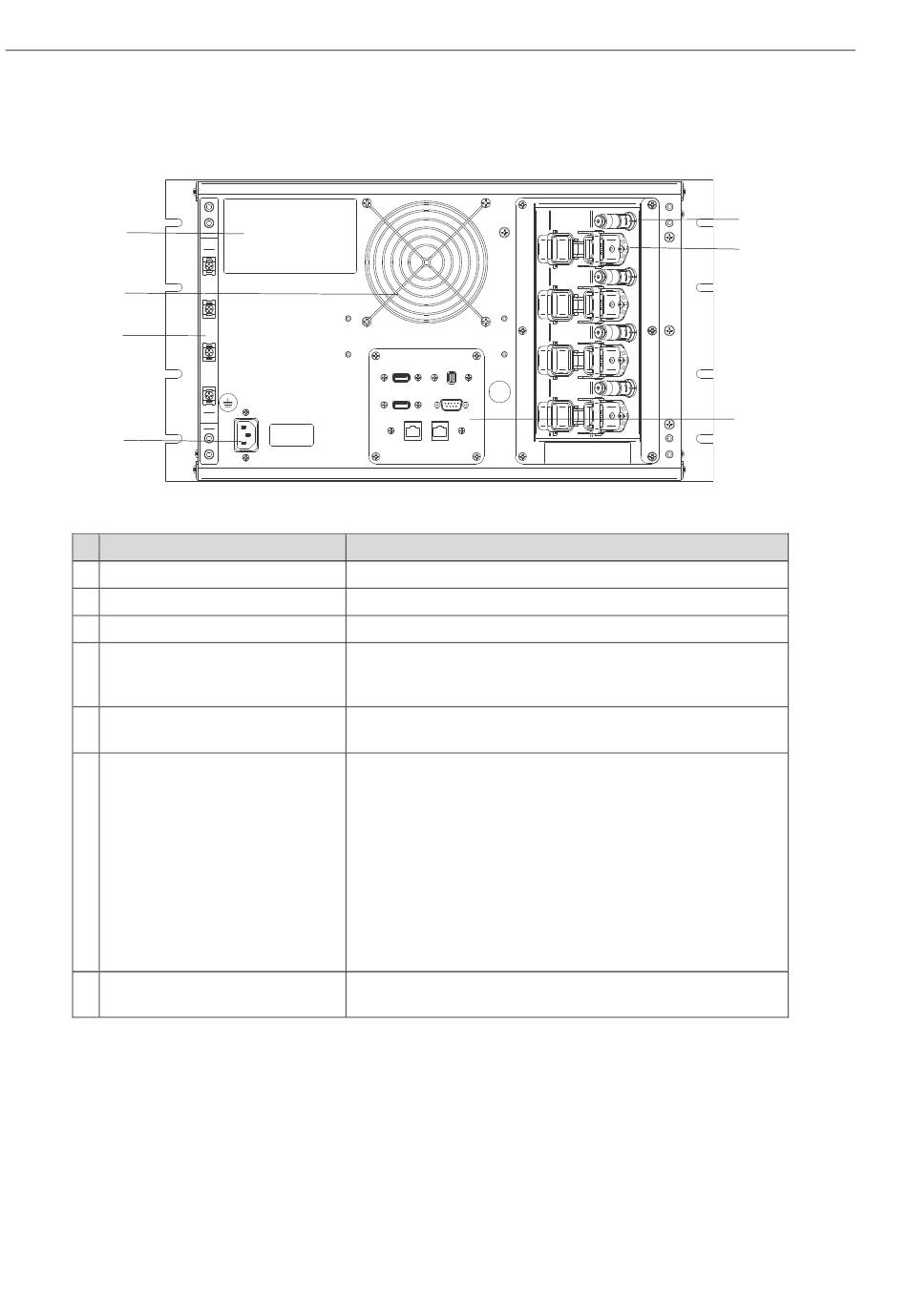

Abbildung 17: Rückwand des Raman Rxn4
Beschreibung
Produktinformationen zum Raman Rxn4-Analysator
Lüfter und Abluftauslass
Montageposition für Zugentlastung des EO-Faserkabels
Netzbuchse, über die das Basisgerät mit AC-Leistung versorgt
wird. Massestift auf diesem Steckverbinder dient als
Schutzleiterklemme.
Sicherheitseinrichtung. Zur Unterbrechung des Lasers den
schwarzen Stopfen entfernen.
Stellt einen faseroptischen Ausgang für die Laserstrahlung, einen
faseroptischen Raman-Erfassungs- und einen elektrischen Laser-
verriegelungskreis für jeden Gerätekanal zur Verfügung. Der
elektrische Laserverriegelungskreis ist eigensicher und hat der
Endress+Hauser Zeichnung 4002396 zu entsprechen.
Die 3 Zinken auf der Sonde auf die 3 Stecker am EO ausrichten.
Verriegelung herunterziehen, um die Sonde zu sichern.
Es kann KEINE Laserstrahlung aus einem Kanal austreten, dessen
EO-Fasersteckverbinder entfernt wird, denn das Entfernen des
EO-Steckverbinders unterbricht auch den Laserverriegelungskreis
für diesen Kanal.
Touchscreen USB-Port, USB-Port, Ethernet-Ports, serieller
RS-485-Port und Touchscreen Video-Port
Raman Rxn4
5
6
7
