7.3.5.1 Rack
Das Rack kann bis zu zwei Geräte auf verriegelbaren Schiebern mit Kabelträgerarmen aufnehmen. Es verfügt über
einen einzelnen Touchscreen Monitor mit einem Schalter, um die Geräteanzeige zwischen den beiden Analysatoren
umzuschalten. Auf der Front- und Rückseite des Racks befinden sich verriegelbare Türen. Die Stromverteilereinheit
im Rack enthält 8 Netzsteckdosen. Die Zeichnung 3000097 zeigt die Montage im Rack.
Endress+Hauser

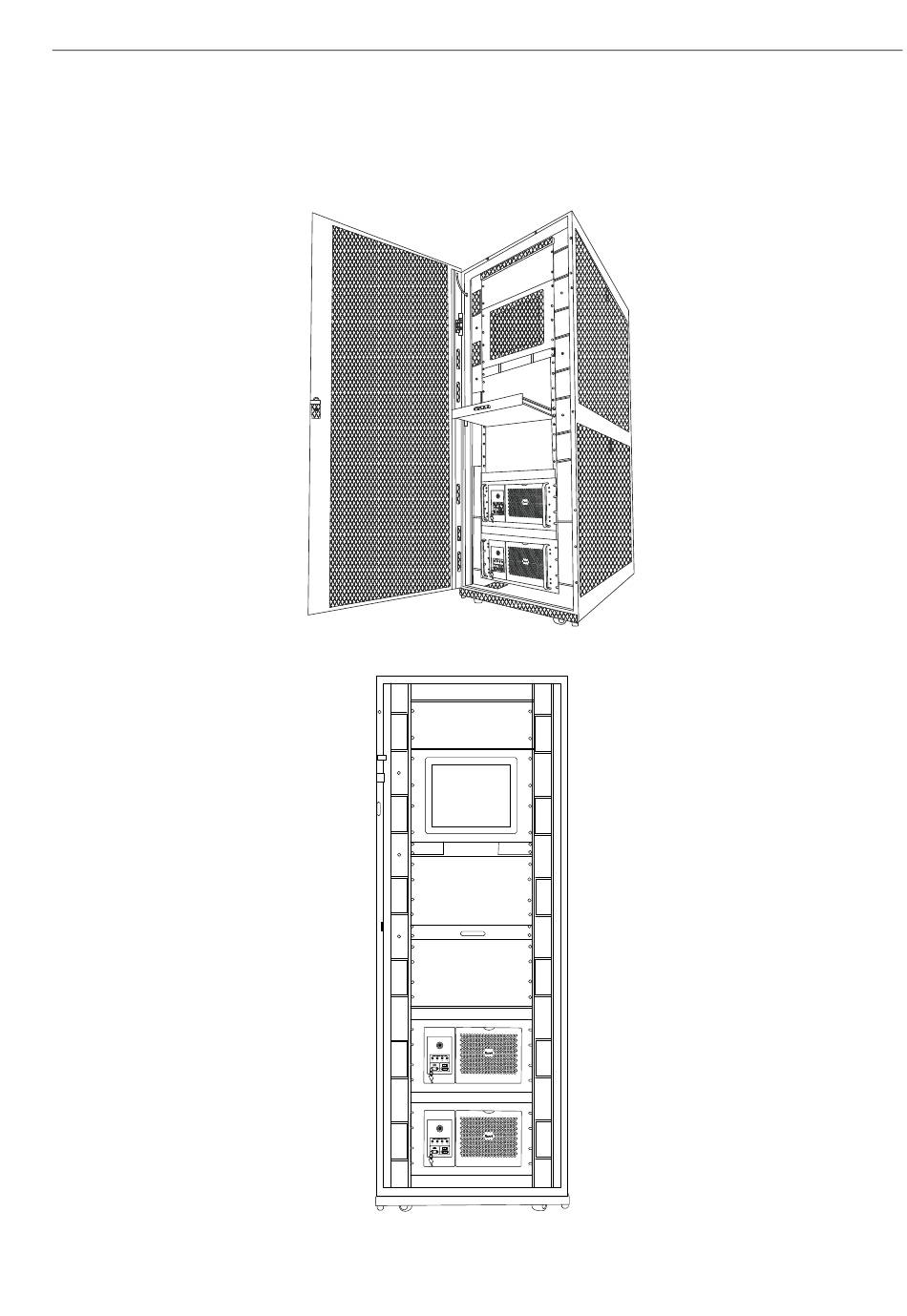

Abbildung 26: Zwei Raman Rxn4-Analysatoren in einem Rack
Abbildung 27: Zwei Raman Rxn4-Analysatoren in einem Rack
A0048722
A0048723
