3.3.2 Rückwand
Auf der Rückwand des Geräts befinden sich standardmäßige Input/Output (I/O)-Ports. Dazu gehören Touchscreen-,
USB-, Ethernet-, serieller und Video-Port.
1
2
3

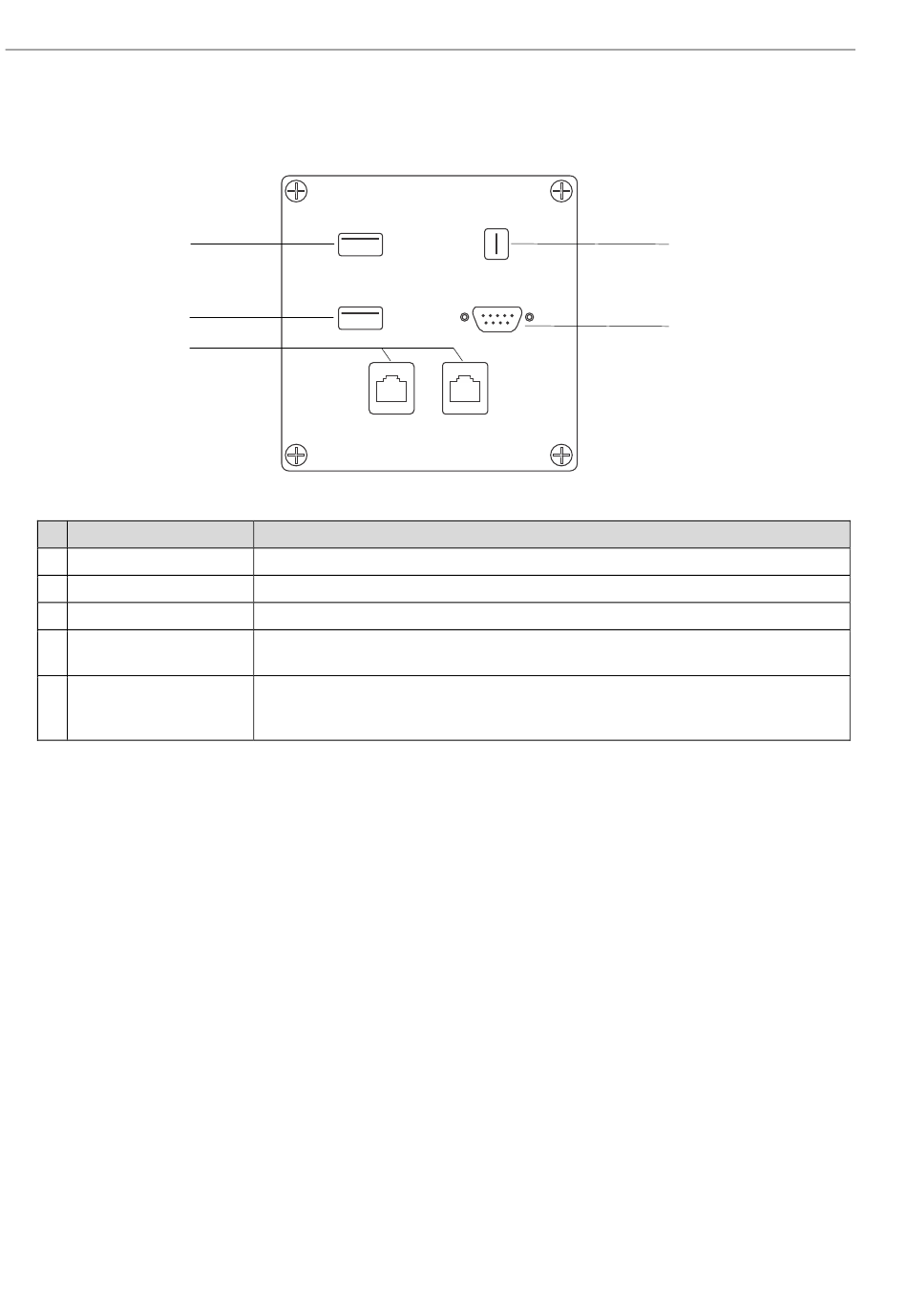

Abbildung 2: Rückwärtige Input/Output-Schaltplatte eines eingebetteten Raman Rxn-Analysators
# Bezeichnung
1 Touchscreen USB-Port
2 USB-Port (zusätzlich)
3 Ethernet-Port (2)
4 Touchscreen-Video-Port
5 Serieller RS-485-Port
3.3.3 Rückwand: Rxn2 in der Einkanal- und Vierkanalkonfiguration
Alle normalen Systemein- und -ausgänge (I/O) befinden sich auf der Rückseite des Basisgeräts. Hierzu gehören:
• EO-Fasersteckverbinder/elektrische Anschlüsse für bis zu vier abgesetzte Sonden für den vierkanaligen Raman
Rxn2-Analysator (einkanalige Analysatoren verfügen nur über einen Sondenanschluss). Der elektrische Anschluss
innerhalb der Faseroptik ist ein eigensicherer Verriegelungskreis, der den Laser ausschaltet, wenn es zu einem
Faserbruch kommen sollte.
• Vier abgesetzte Verriegelungsverbindungen für den vierkanaligen Raman Rxn2-Analysator (nur eine für die
Einkanalkonfiguration), von denen jede, wie im vorherigen Unterpunkt beschrieben, eigensicher und in Reihe
mit den Kreisläufen zur Faserbrucherkennung ist.
• Zwei TCP/IP Ethernet-Ports für OPC und Automatisierungsdaten über Modbus sowie zur Fernsteuerung
• Ein serieller RS-485-Port für Automatisierungsdaten über Modbus.
• Ein Mini DisplayPort für das lokale Display (wenn benötigt)
• Zwei USB 2.0 Typ A-Ports, einer für den lokalen Touchscreen (wenn benötigt) und einer für die zukünftige
Verwendung reserviert
• AC-Netzanschluss, C13-Stecker erforderlich. Siehe Spezifikationen → .
12
TOUCHSCREEN
AUX
NETWORK 1
Beschreibung
Der USB 2.0-Port wird für die Anschluss an den Touchscreen verwendet.
USB 2.0-Backup-Port. Für zukünftige Verwendung reserviert.
Ethernet-Ports für die Netzwerkverbindung.
Touchscreen-Video-Port für den Anschluss an ein lokales Touchscreen-Display (sofern
benötigt).
Serieller RS-485-Port, Halbduplex. Stellt Automatisierungsdaten über Modbus RTU
(Remote Terminal Unit) bereit. Port-Einstellungen sind in Raman RunTime
konfigurierbar.
DISPLAY
RS-485
NETWORK 2
A0048691
Raman Rxn2
4
5
