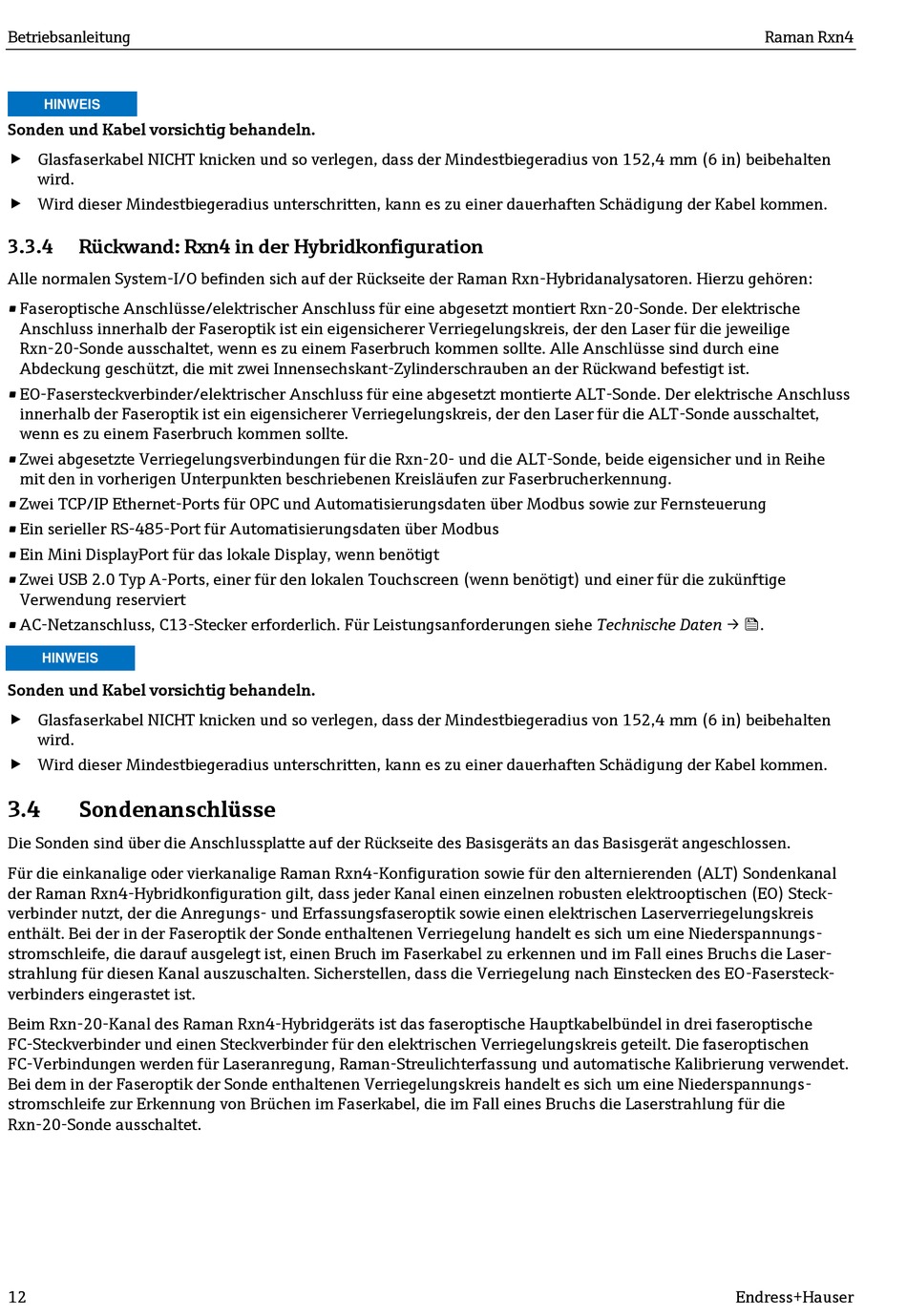

Betriebsanleitung
HINWEIS
Sonden und Kabel vorsichtig behandeln.
 Glasfaserkabel NICHT knicken und so verlegen, dass der Mindestbiegeradius von 152,4 mm (6 in) beibehalten
wird.
 Wird dieser Mindestbiegeradius unterschritten, kann es zu einer dauerhaften Schädigung der Kabel kommen.
3.3.4 Rückwand: Rxn4 in der Hybridkonfiguration
Alle normalen System-I/O befinden sich auf der Rückseite der Raman Rxn-Hybridanalysatoren. Hierzu gehören:
• Faseroptische Anschlüsse/elektrischer Anschluss für eine abgesetzt montiert Rxn-20-Sonde. Der elektrische
Anschluss innerhalb der Faseroptik ist ein eigensicherer Verriegelungskreis, der den Laser für die jeweilige
Rxn-20-Sonde ausschaltet, wenn es zu einem Faserbruch kommen sollte. Alle Anschlüsse sind durch eine
Abdeckung geschützt, die mit zwei Innensechskant-Zylinderschrauben an der Rückwand befestigt ist.
• EO-Fasersteckverbinder/elektrischer Anschluss für eine abgesetzt montierte ALT-Sonde. Der elektrische Anschluss
innerhalb der Faseroptik ist ein eigensicherer Verriegelungskreis, der den Laser für die ALT-Sonde ausschaltet,
wenn es zu einem Faserbruch kommen sollte.
• Zwei abgesetzte Verriegelungsverbindungen für die Rxn-20- und die ALT-Sonde, beide eigensicher und in Reihe
mit den in vorherigen Unterpunkten beschriebenen Kreisläufen zur Faserbrucherkennung.
• Zwei TCP/IP Ethernet-Ports für OPC und Automatisierungsdaten über Modbus sowie zur Fernsteuerung
• Ein serieller RS-485-Port für Automatisierungsdaten über Modbus
• Ein Mini DisplayPort für das lokale Display, wenn benötigt
• Zwei USB 2.0 Typ A-Ports, einer für den lokalen Touchscreen (wenn benötigt) und einer für die zukünftige
Verwendung reserviert
• AC-Netzanschluss, C13-Stecker erforderlich. Für Leistungsanforderungen siehe Technische Daten →
HINWEIS
Sonden und Kabel vorsichtig behandeln.
 Glasfaserkabel NICHT knicken und so verlegen, dass der Mindestbiegeradius von 152,4 mm (6 in) beibehalten
wird.
 Wird dieser Mindestbiegeradius unterschritten, kann es zu einer dauerhaften Schädigung der Kabel kommen.
3.4 Sondenanschlüsse
Die Sonden sind über die Anschlussplatte auf der Rückseite des Basisgeräts an das Basisgerät angeschlossen.
Für die einkanalige oder vierkanalige Raman Rxn4-Konfiguration sowie für den alternierenden (ALT) Sondenkanal
der Raman Rxn4-Hybridkonfiguration gilt, dass jeder Kanal einen einzelnen robusten elektrooptischen (EO) Steck-
verbinder nutzt, der die Anregungs- und Erfassungsfaseroptik sowie einen elektrischen Laserverriegelungskreis
enthält. Bei der in der Faseroptik der Sonde enthaltenen Verriegelung handelt es sich um eine Niederspannungs-
stromschleife, die darauf ausgelegt ist, einen Bruch im Faserkabel zu erkennen und im Fall eines Bruchs die Laser-
strahlung für diesen Kanal auszuschalten. Sicherstellen, dass die Verriegelung nach Einstecken des EO-Fasersteck-
verbinders eingerastet ist.
Beim Rxn-20-Kanal des Raman Rxn4-Hybridgeräts ist das faseroptische Hauptkabelbündel in drei faseroptische
FC-Steckverbinder und einen Steckverbinder für den elektrischen Verriegelungskreis geteilt. Die faseroptischen
FC-Verbindungen werden für Laseranregung, Raman-Streulichterfassung und automatische Kalibrierung verwendet.
Bei dem in der Faseroptik der Sonde enthaltenen Verriegelungskreis handelt es sich um eine Niederspannungs-
stromschleife zur Erkennung von Brüchen im Faserkabel, die im Fall eines Bruchs die Laserstrahlung für die
Rxn‑20-Sonde ausschaltet.
