Leistung und Erdung

Der Raman Rxn4 verfügt auf der Geräterückseite über eine standardmäßige IEC‑320 C‑14 Buchse für den
Netzanschluss. An das Basisgerät kann ein beliebiges Netzkabel mit einem IEC‑320 C‑13 Stecker angeschlossen
werden. Der Raman Rxn4 kann mit einer Energieversorgung von 100...240 V AC und 50/60 Hz arbeiten.
Für Anwendungen in den USA wird ein Netzkabel mitgeliefert. Für Anwendungen außerhalb der USA muss
der Benutzer ein Netzkabel bereitstellen, das die lokalen/nationalen Standards erfüllt.
Darüber hinaus befindet sich auf der Geräterückseite eine Funktionserde-Klemme für eine zusätzliche Erdung,
wenn diese benötigt wird. Die primäre Erdung erfolgt über die Erdungsklemme des IEC-Netzsteckers, die an das
Erdungssystem des Gebäudes anzuschließen ist.
Den Raman Rxn4 niemals so positionieren, dass es schwierig ist, das Netzkabel abzuziehen. Ausschließlich adäquat
ausgelegte Netzkabel mit dem Raman Rxn4-System verwenden.
28

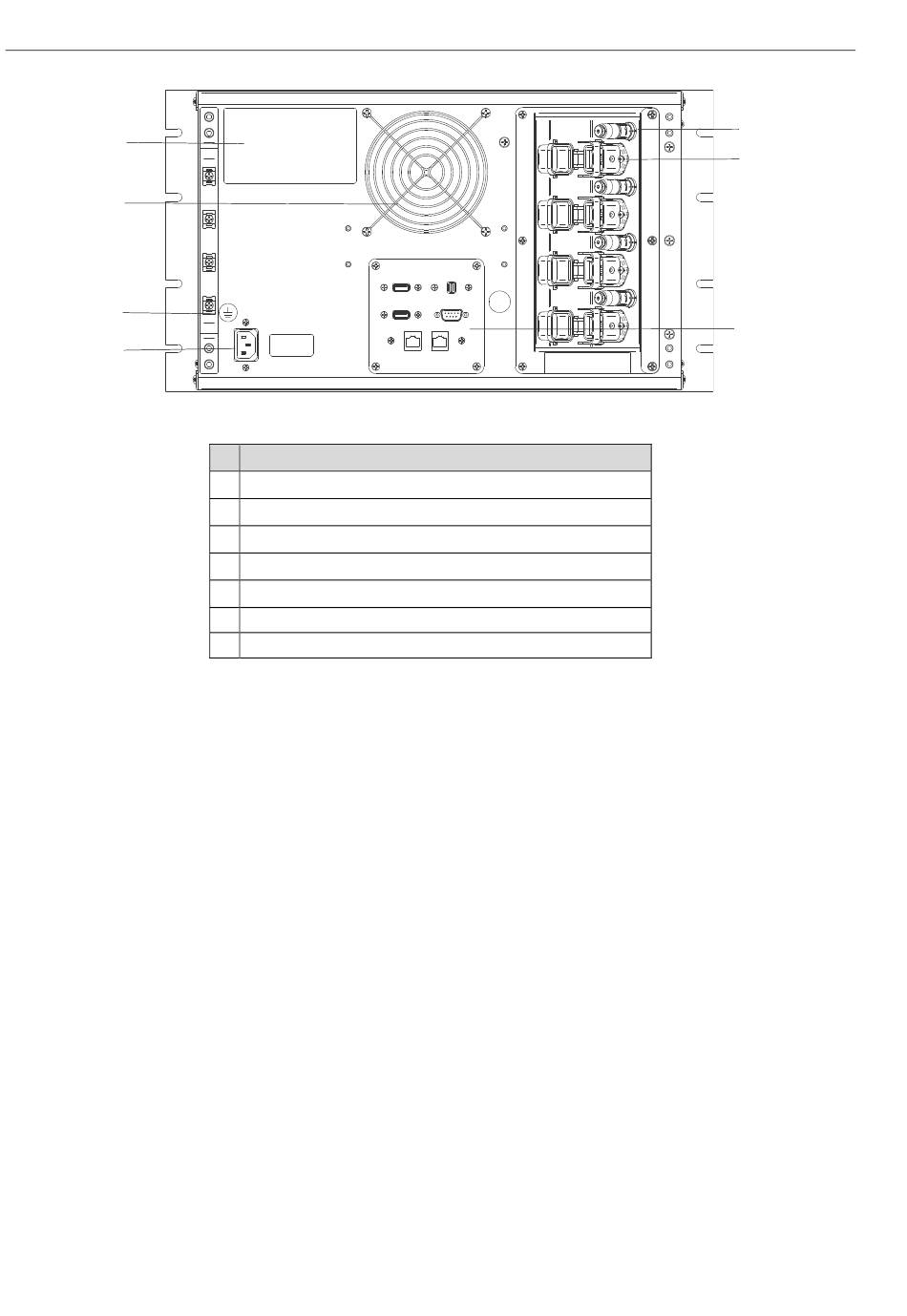

Abbildung 18: Rückwand eines vierkanaligen Raman Rxn4
# Beschreibung
1 Typenschild
2
Luftauslass
3 Erdungsklemme Funktionserde
4
100...240 V AC-Anschluss, 50/60 Hz
5 Abgesetzter Verriegelungsstecker
6 EO-Faserverbindung
7 I/O-Schalttafel für externen Schaltkreis
A0048720
Analysators
-
Raman Rxn4
5
6
7
