7.3.5.2 Gehäuse
Das Gehäuse besteht aus einem geschweißten Schrank aus Edelstahl 304 mit einer Tür für den Zugriff auf den
Touchscreen und einer weiteren Tür für den Zugriff auf den Raman Rxn4-Analysator im Gehäuse. Die Sonden
werden an die Anschlusstafel auf der Geräteunterseite angeschlossen. Das Kabel für den externen Netzanschluss
tritt auf der rechten Seite aus dem Gehäuse aus. USB-Port und Klimaanlage befinden sich auf der linken Seite.
Auf der Frontseite des Geräts befinden sich vier Laserschlüsselschalter mit LEDs zur Anzeige des Laserstatus.
A0048724

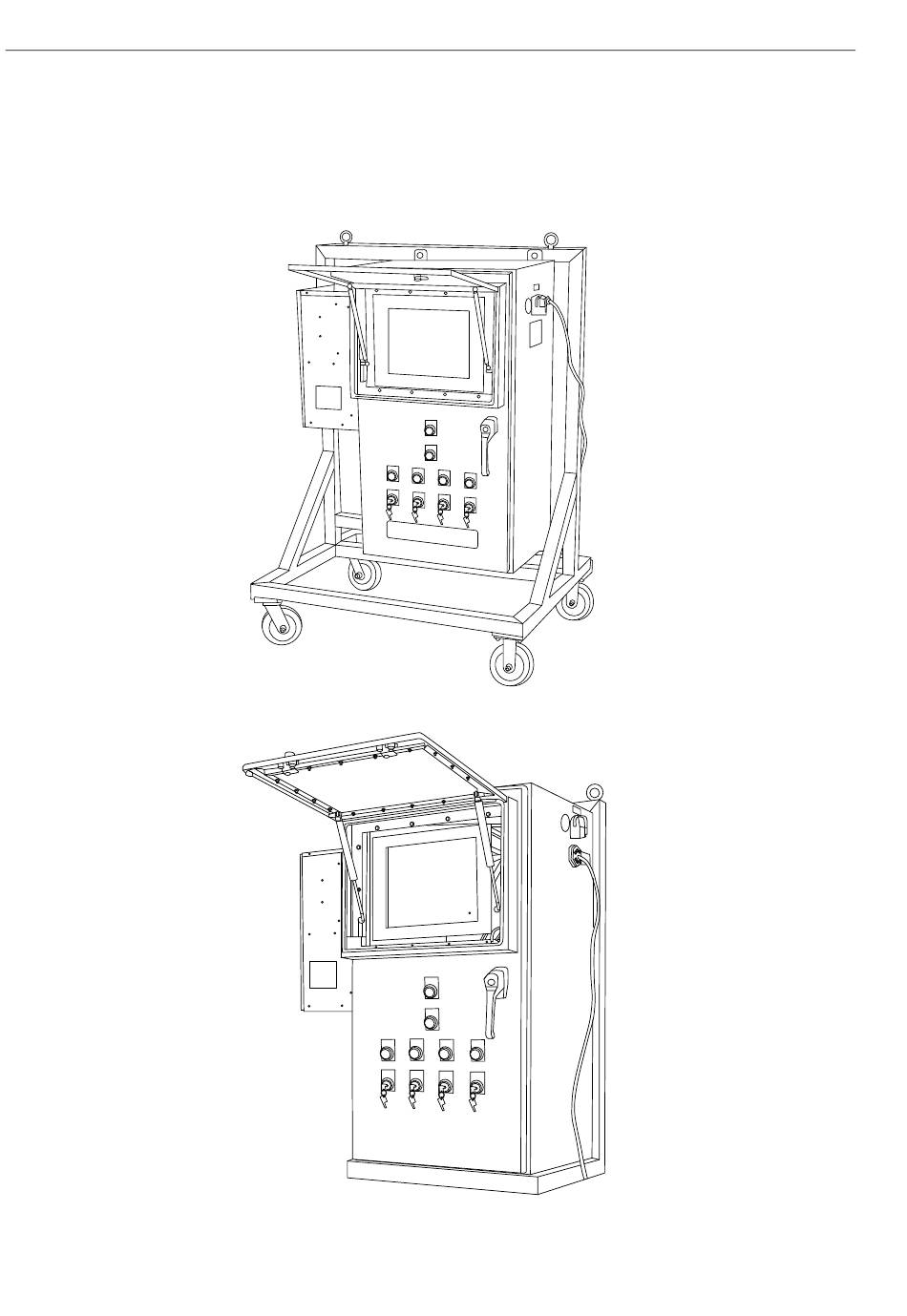

Abbildung 28: Raman Rxn4-Gehäuse und optionaler Rollwagen
A0048725
Abbildung 29: Raman Rxn4-Gehäuse und optionales Gestell
