Abdeckung gerade nach oben und vom Raman Rxn4 weg heben.
o
2. Eingebaute Steuerungsplatine lokalisieren.
3. Unverlierbare Schraube lösen, mit der die Steuerungsplatine gehalten wird.
4. Am Arretierungsstift (1) ziehen und Platine an der unverlierbaren Schraube (2) anheben, um die
Steuerungsplatine um 90 Grad zu klappen. Arretierungsstift loslassen, um die Steuerungsplatine in
aufrechter Position zu verriegeln.
48

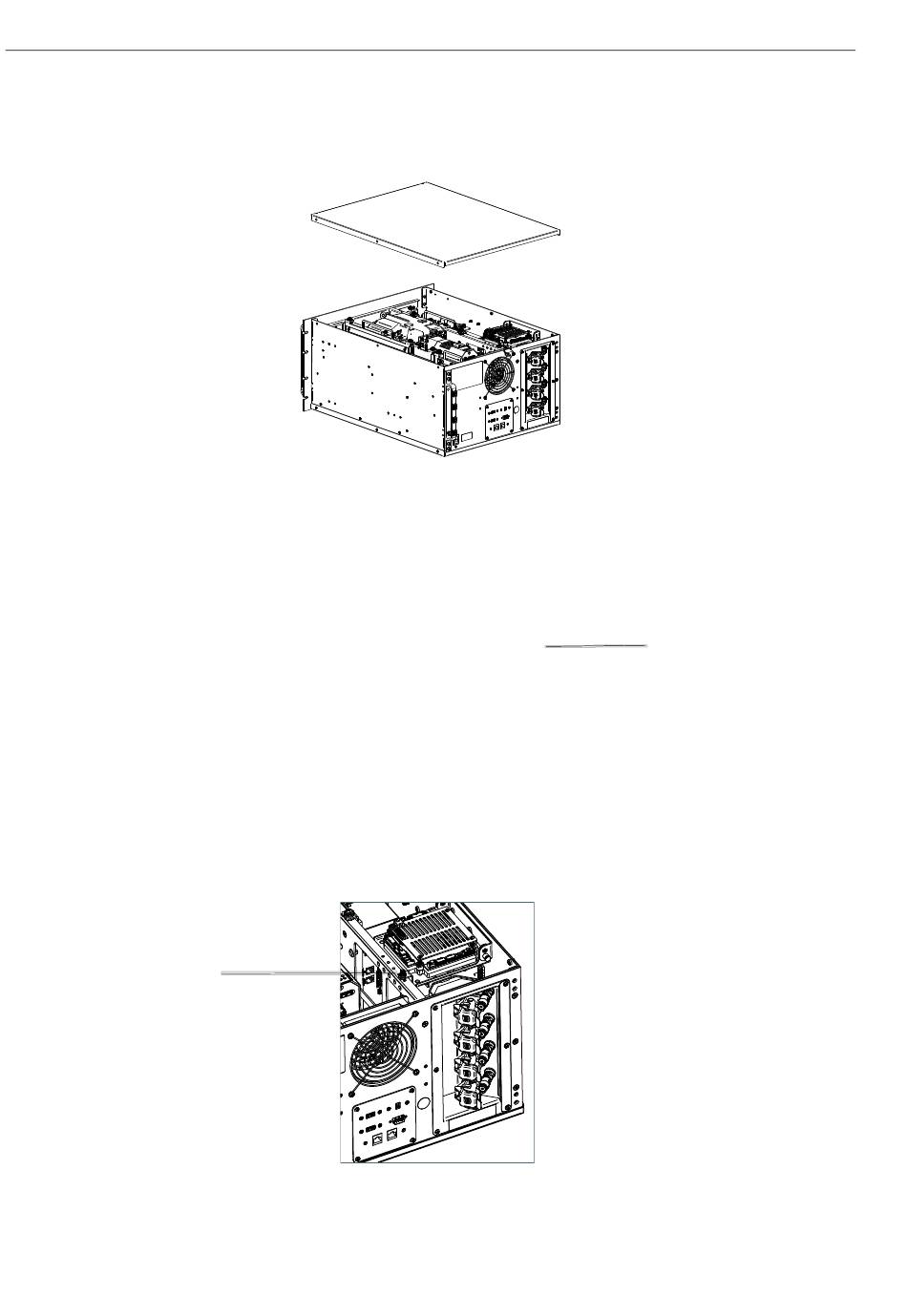

Abbildung 34: Abdeckung des Raman Rxn4 nach hinten schieben
Abbildung 35: Rückansicht mit Steuerungsplatine in normaler Position (1)
1
Abbildung 36: Unverlierbare Schrauben zur Sicherung der eingebauten Steuerung (1)
A0055217
1
A0055218
A0055219
