Raman Rxn4
Die SAFT-Batterie ist jetzt sichtbar und zugänglich.
o
1
2
5. Die 2 Kabelbinder entfernen, mit denen die Batterie in der gepolten Halterung gesichert ist.
1
6. Batterie entfernen.
7. Batterie NUR durch eine neue SAFT LS 14500 3,6 V AA Li-SOCl2-Batteriezelle ersetzen, indem diese
in korrekter Ausrichtung in die gepolte Halterung gesetzt wird.
8. Neue Batterie mit zwei neuen, kleinen Kabelbindern in der gepolten Halterung sichern.
9. Steuerung wieder nach unten klappen und die Handschrauben wieder in der Schiene festziehen.
Endress+Hauser

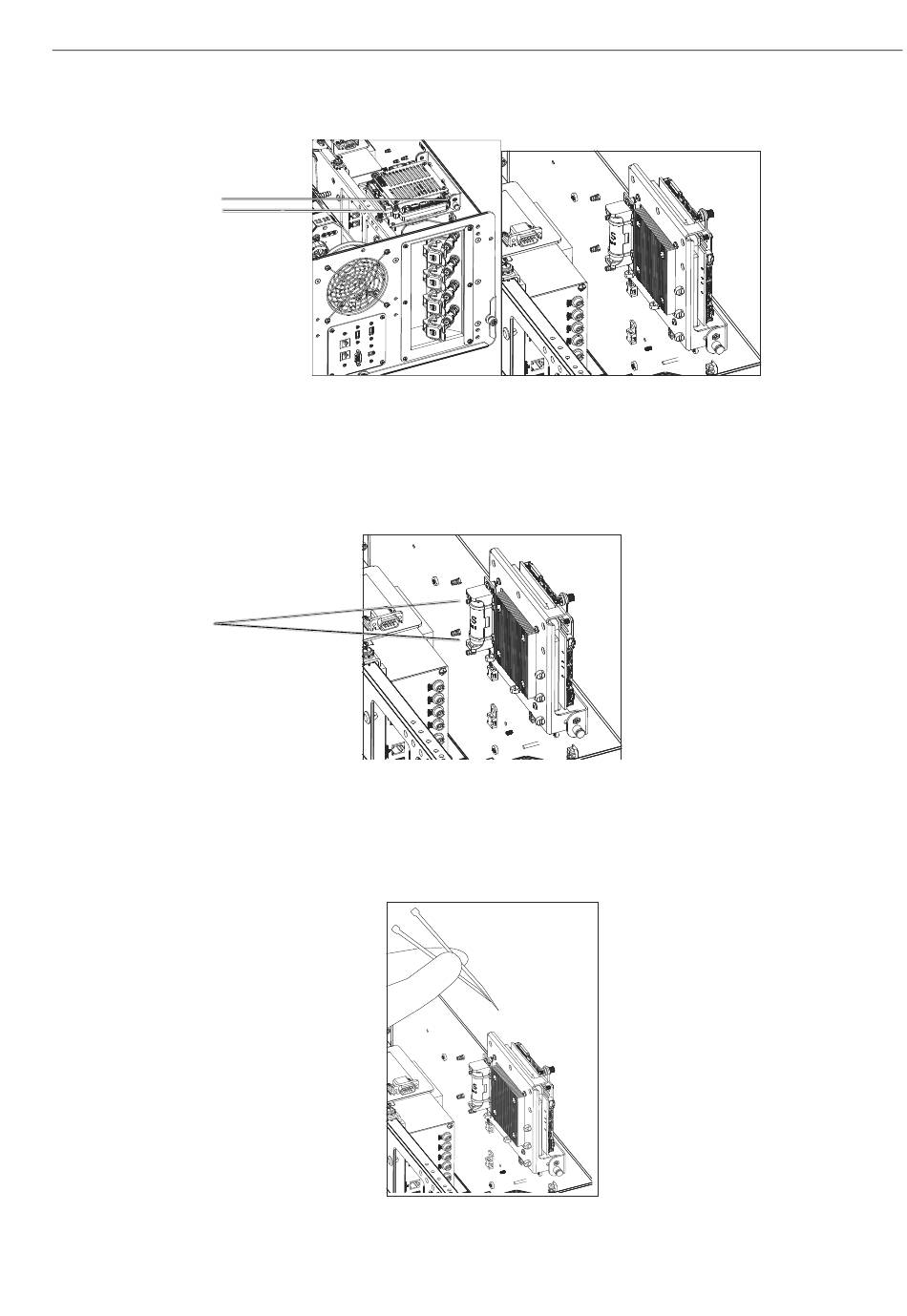

Abbildung 37: Rückansicht mit Steuerungsplatine in geöffneter Position
Abbildung 38: Kabelbinder (1), mit denen die Batterie gehalten wird, entfernen
Abbildung 39: Neue Batterie mit Kabelbindern sichern
A0055219
A0055211
Betriebsanleitung
A0055210
A0055210
49
