5.4

Ersteinrichtung des Analysators

5.4.1

Raman Rxn4-Analysator montieren

In einigen Fällen fordert Endress+Hauser, dass die Montage und Ersteinrichtung des Analysators von entsprechend
geschultem Service-Personal von Endress+Hauser oder seinen angeschlossenen Kanalpartnern durchgeführt werden.
Dieser Abschnitt bietet nur eine grundlegende Übersicht über den Prozess zur Einrichtung des Analysators und
enthält keine umfassende Beschreibung einer Montage vor Ort bzw. dient nicht zur IQ/OQ. Für IQ/OQ muss
entweder ein von Endress+Hauser geschulter Mitarbeiter oder ein von Endress+Hauser autorisierter Vertreter zur
Erstüberprüfung und Montage des Raman Rxn4-Analysators anwesend sein. Vor der Montage die geltenden
Standortanforderungen nachschlagen, um den Standort vorzubereiten:
• 5.1 Raman Rxn4-Analysator mit Gehäuse →
• 5.2 Montage des Raman Rxn4-Analysators in einem Computer- oder Server-Rack →
• 5.3 Raman Rxn4-Analysator als Benchtop-Gerät →
5.4.2 Touchscreen-Monitor anschließen
Touchscreen-Monitor an die Anschlüsse Display und Touchscreen USB auf der Geräterückseite anschließen.
5.4.3 Sonde anschließen
5.4.3.1 Für einkanalige, vierkanalige und Hybridkonfigurationen
Die Raman Rxn4-Geräte in der Einkanal-, Vierkanal-, Starter- und Hybridkonfiguration (nur ALT-Kanal) nutzen
einen einzigartigen EO-faseroptischen Steckverbinder mit integriertem elektrischem Laserverriegelungskreis.
Der EO-Fasersteckverbinder auf dem Raman Rxn4-Analysator wird als geräteseitiger Steckverbinder bezeichnet.
Der EO-Fasersteckverbinder am Kabel des Sondenfilters wird als kabelseitiger Steckverbinder bezeichnet. Der
geräteseitige Steckverbinder des Instruments nutzt eine integrierte gefederte Kappe, die die internen Fasern vor
Verunreinigung schützt.
Um eine optimale Leistung sicherzustellen, empfiehlt sich die Einhaltung der nachfolgenden Schritte, um die
faseroptische Kabelbaugruppe korrekt zu reinigen und zu montieren.
1. Abdeckung vom kabelseitigen Steckverbinder der Sonde entfernen.
2. Faserspitzen des kabelseitigen Steckverbinders vor der Montage reinigen, wenn die Sauberkeit der Faserspitzen
nicht bekannt ist.
Zuerst ein Linsentuch verwenden, das nur ganz leicht mit einem Lösungsmittel, wie z. B. analysereinem
o
Aceton oder 100%igem Isopropanol (IPA), angefeuchtet ist, und dann abschließend mit einem 1,25mm-
Glasfaserreinigungswerkzeug reinigen. Niemals dasselbe Tuch für beide Faserspitzen verwenden.
18

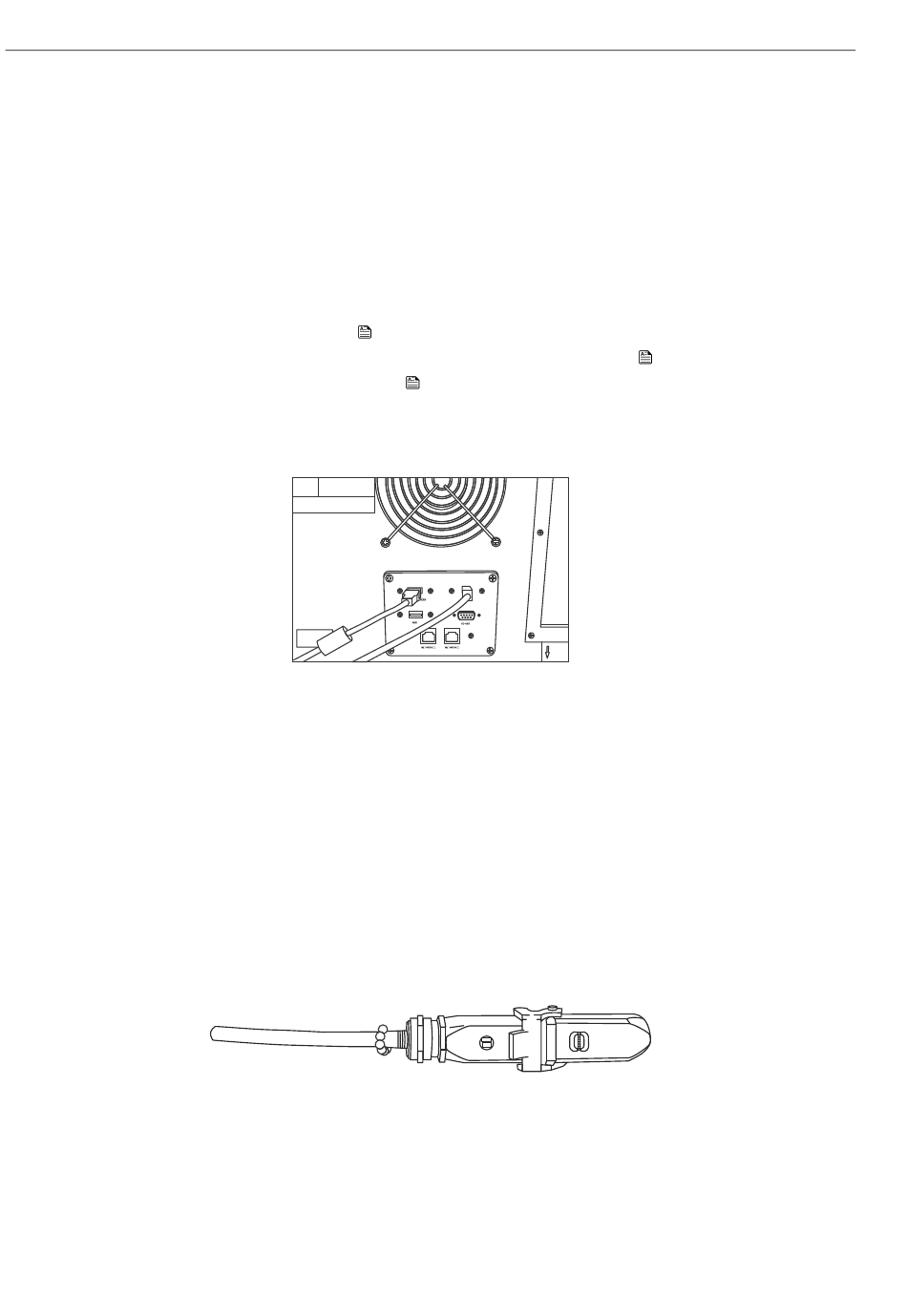

Abbildung 3: Anschlüsse für Touchscreen-Display
Abbildung 4: Elektrooptischer Faserstecker mit Abdeckung
A0048440
A0048441
