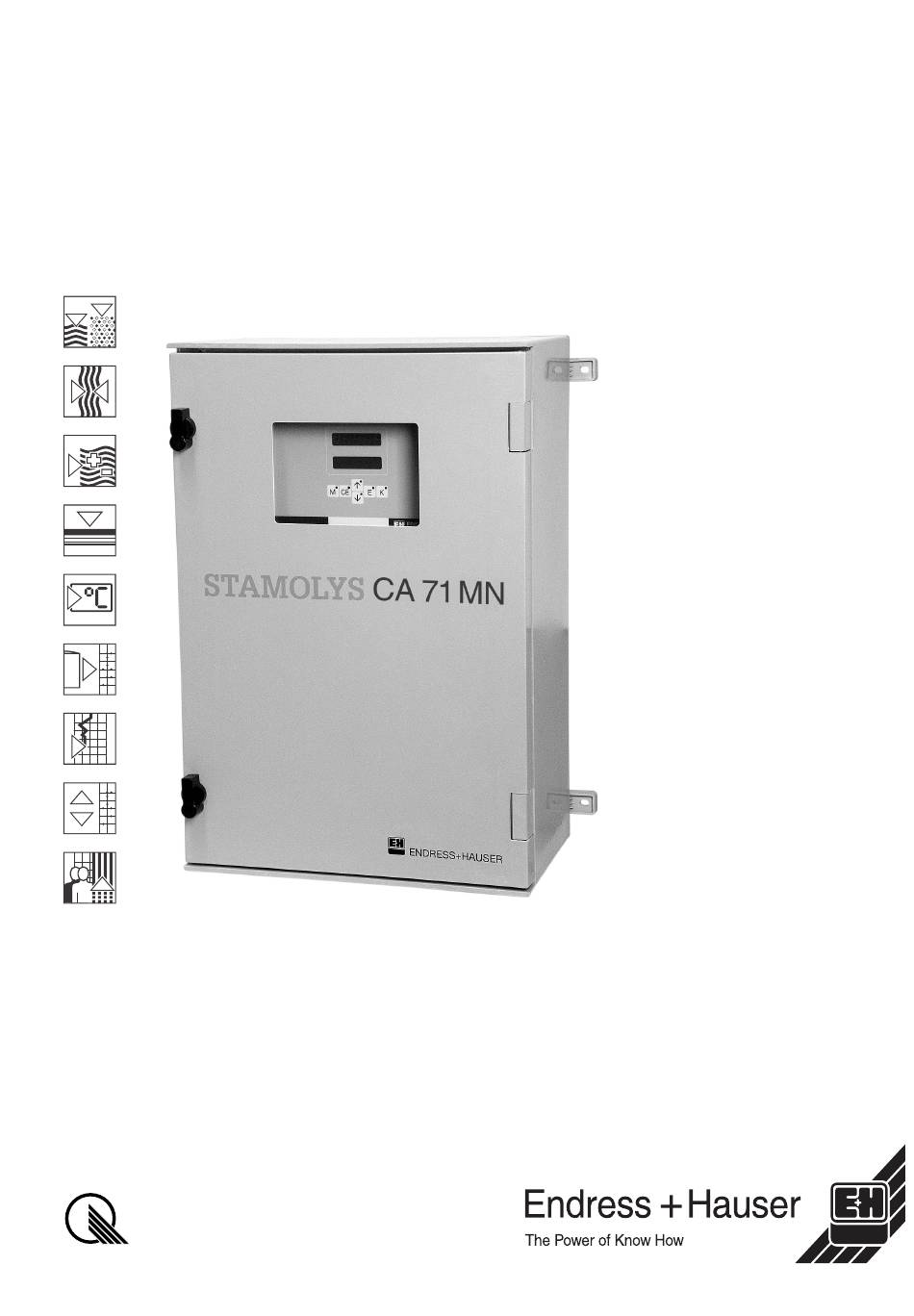

Technische Information
TI 363C/07/de/11.02
51512305
Quality made by
Endress+Hauser
ISO 9001

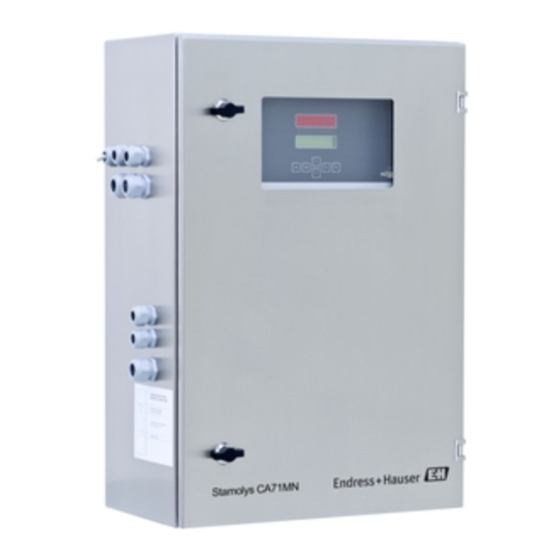

Analysator für Mangan
StamoLys CA 71 MN
Kompaktes photometrisches Analysesystem für die
Messung von Mangan in Trinkwasser- und
Abwasseranlagen
Anwendungsbereich
Mangan ist im Boden oft als Braunstein
vorhanden. Bei wechselndem Grund-
wasserstand entstehen infolge mikrobiel-
ler Prozesse wasserlösliche Manganver-
bindungen.
•
Überwachung von Mangan in
Trinkwasseraufbereitungsanlagen
•
Überwachung von Fällungsmitteln
nach Belüftungs- und Filtrationspro-
zessen in
Trinkwasser- und Abwasseranlagen
Ihre Vorteile
•
Reaktion direkt im Photometer bei
konstanter Temperatur
•
Schnelles Ansprechverhalten durch
geringes Systemvolumen und
kurze Wege
•
Geringer Reagenzienbedarf
•
Geringer Probenbedarf
•
Zwei wählbare Messbereiche
•
Benutzerfreundliche Bedienoberfläche
•
Probenstromüberwachung und
Klartextfehlermenü
•
Messwertspeicherung über
integrierten Datenlogger
•
Automatische Selbstreinigung
•
Automatische Kalibrierung
•
Bei Zweikanalversion: Messsequenzen
frei programmierbar
•
Zwei Gehäusevarianten sowie ein offe-
ner Aufbau wählbar
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser StamoLys CA 71 MN
Inhaltszusammenfassung für Endress+Hauser StamoLys CA 71 MN
- Seite 1 Analysator für Mangan Technische Information TI 363C/07/de/11.02 51512305 StamoLys CA 71 MN Kompaktes photometrisches Analysesystem für die Messung von Mangan in Trinkwasser- und Abwasseranlagen Anwendungsbereich Mangan ist im Boden oft als Braunstein vorhanden. Bei wechselndem Grund- wasserstand entstehen infolge mikrobiel- ler Prozesse wasserlösliche Manganver-...
-
Seite 2: Arbeitsweise Und Systemaufbau
StamoLys CA 71 MN Arbeitsweise und Systemaufbau Messprinzip Photometrisches Messprinzip Nach der Probenaufbereitung fördert die Probenpumpe des Analysators einen Teil des Filtrates in eine Mischkammer. Die Reagenzienpumpe setzt Reagenz im definierten Mischungsverhältnis zu. Durch die Reaktion entsteht eine charakteristische Färbung der Probe. Das Photometer ermit- telt die von der Probe verursachte Absorption einer Lichtstrahlung bei einer bestimmten Wellen- länge (s. - Seite 3 StamoLys CA 71 MN Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • einem Analysator StamoLys CA 71 • einem Probenaufbereitungssystem (optional): – Mikrofiltration/Ultrafiltration StamoClean CAT 430 oder StamoClean CAT 411 – Rückspülbarer Filter StamoClean CAT 220 – Kundenspezifische Lösung • Vorlagegefäß (s. Produktstruktur)
-
Seite 4: Eingangskenngrößen
Standard-Applikationen Überwachung der Trinkwasserqualität am Ausgang Wasserwerk Probennahme aus Druckleitung, drucklose Probevorlage mit Füllstansüberwachung: • Analysator mit Probevorlage StamoLys CA 71 MN-A1xC2A1 Ablaufkontrolle im Wasserwerk Probennahme aus Druckleitung, drucklose Probevorlage mit Füllstandsüberwachung: • Rückspülbarer Filter StamoClean CAT 220, 230 V (Best.-Nr. 51509419) bzw. 115 V (Best.-Nr. - Seite 5 StamoLys CA 71 MN Hilfsenergie Elektrischer Anschluss Photometer +17V Photometer -17V Photometer -17V Photometer MP5 MP6 Kanal 2 Analog Out Kanal 1 Schirm/ Schirm/ 0/4-20mA Channel 1 Channel 2 Screen Screen F4 M 0.2 A M 0.2 A Schirm Schirm...
-
Seite 6: Leistungsmerkmale
StamoLys CA 71 MN Leistungsmerkmale Ansprechzeit t Zeit zwischen zwei Messungen Reaktionszeit + Spülzeit + Wartezeit + Nachspülzeit + Füllzeit (min. Wartezeit = 0 min) Messabweichung 2 % vom Messbereichsende Messintervall 2 ... 120 min Reaktionszeit 5 Minuten Probenbedarf 15 ml / Messung... -
Seite 7: Konstruktiver Aufbau
StamoLys CA 71 MN Konstruktiver Aufbau Bauform, Maße Detail A Nichtrostender Stahl Ø 26 C07-CA71xxx-06-08-00-xx-001.eps Abmessungen CA 71 Ausführung Nichtrostender Stahl Bauform, Maße GFK 7-11 (M 6) Ø 26 Ø 16 Ø 26 C07-CA71xxx-06-08-00-xx-002.eps Abmessungen CA 71 Ausführung GFK Endress+Hauser... - Seite 8 StamoLys CA 71 MN Bauform, Maße Probevorlage 4 x Ø 6.6 3 x Ø 28/20 Ø 34/25 4 x Ø 5.5/10.4 Ø 56 Ø 50H7 M20x1.5 Ø 24 C07-CA71xxx-11-08-00-xx-001.eps C07-CA71xxx-06-08-02-xx-003.eps Probevorlage an Seitenwand Analysator (Optional) Abmessungen Probevorlage und Grundplatte Entlüftung Maße variabel, da frei einstellbar...
-
Seite 9: Anzeige- Und Bedienoberfläche
Endress+Hauser bestätigt die Einhaltung der Normen durch die Anbringung des -Zeichens. Werkszeugnisse Qualitätszertifikat Je nach Bestellvariante erhalten Sie ein Qualitätszertifikat. Endress+Hauser bestätigt mit diesem Zertifikat die Einhaltung aller technischen Regeln und die Durchführung der vorgeschriebenen Prüfungen individuell für Ihr Produkt. Endress+Hauser... -
Seite 10: Im Lieferumfang Sind Enthalten
StamoLys CA 71 MN Bestellinformationen Produktstruktur Messbereich Messbereich 1 ... 150 µg/l Mn Messbereich 10 ... 2000 µg/l Mn Sonderausführung nach Kundenwunsch Probenzufuhr Probenzufuhr aus einer Messstelle (Einkanal-Ausführung) Probenzufuhr aus 2 Messstellen (Zweikanal-Ausführung) Hilfsenergie Hilfsenergie 230 V AC / 50 Hz Hilfsenergie 115 V AC / 60 Hz Probevorlage für bis zu 3 Analysatoren... -
Seite 11: Ergänzende Dokumentation
StamoLys CA 71 MN Zubehör ❑ Reagenz-Set, je 1 l MN1+MN2+MN3; Best.-Nr. CAY843-V10AAE Reagenzien und ❑ Reagenz-Set, inaktiv, je 1 l MN1+MN2+MN3; Best.-Nr. CAY843-V10AAH Standardlösungen ❑ Reiniger, 1 l; Best.-Nr. CAY844-V10AAE ❑ Standard 0,1 mg/l Mn; Best.-Nr. CAY845-V10C10AAE ❑ Standard 0,5 mg/l Mn; Best.-Nr. CAY845-V10C50AAE ❑... - Seite 12 Deutschland Österreich Schweiz Vertrieb: Service: Endress+Hauser Endress+Hauser Endress+Hauser Messtechnik Messtechnik Ges.m.b.H. Metso AG • Beratung • Help-Desk GmbH+Co. KG Lehnergasse 4 Sternenhofstraße 21 • Information • Feldservice Colmarer Straße 6 • Auftrag • Ersatzteile/Reparatur D-79576 Weil am Rhein A-1230 Wien CH-4153 Reinach/BL1 •...
