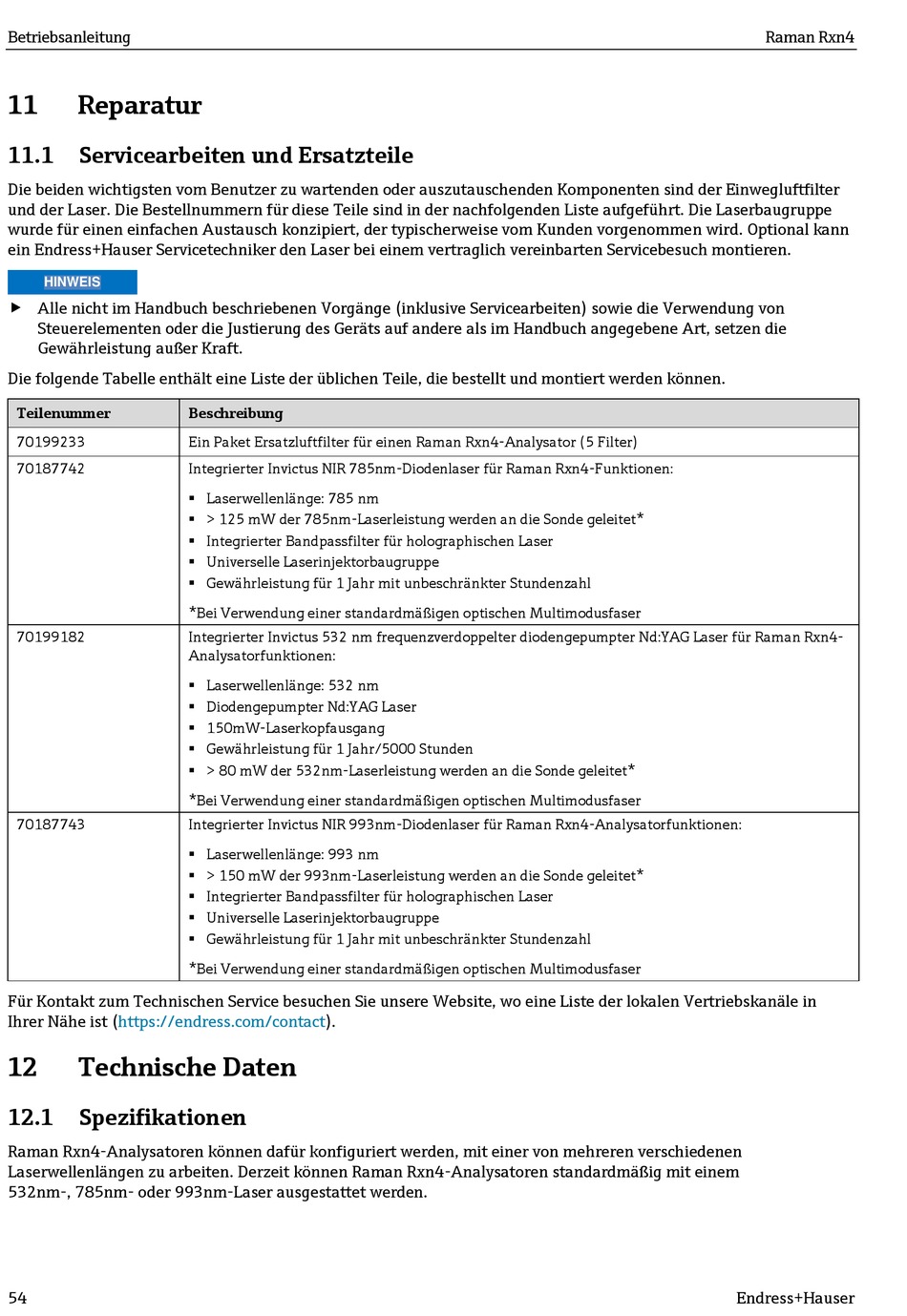

Betriebsanleitung
11

Reparatur

11.1

Servicearbeiten und Ersatzteile

Die beiden wichtigsten vom Benutzer zu wartenden oder auszutauschenden Komponenten sind der Einwegluftfilter
und der Laser. Die Bestellnummern für diese Teile sind in der nachfolgenden Liste aufgeführt. Die Laserbaugruppe
wurde für einen einfachen Austausch konzipiert, der typischerweise vom Kunden vorgenommen wird. Optional kann
ein Endress+Hauser Servicetechniker den Laser bei einem vertraglich vereinbarten Servicebesuch montieren.
HINWEIS
 Alle nicht im Handbuch beschriebenen Vorgänge (inklusive Servicearbeiten) sowie die Verwendung von
Steuerelementen oder die Justierung des Geräts auf andere als im Handbuch angegebene Art, setzen die
Gewährleistung außer Kraft.
Die folgende Tabelle enthält eine Liste der üblichen Teile, die bestellt und montiert werden können.
Teilenummer
70199233
70187742
70199182
70187743
Für Kontakt zum Technischen Service besuchen Sie unsere Website, wo eine Liste der lokalen Vertriebskanäle in
Ihrer Nähe ist (https://endress.com/contact).
12

Technische Daten

12.1

Spezifikationen

Raman Rxn4-Analysatoren können dafür konfiguriert werden, mit einer von mehreren verschiedenen
Laserwellenlängen zu arbeiten. Derzeit können Raman Rxn4-Analysatoren standardmäßig mit einem
532nm-, 785nm- oder 993nm-Laser ausgestattet werden.
54
Beschreibung
Ein Paket Ersatzluftfilter für einen Raman Rxn4-Analysator (5 Filter)
Integrierter Invictus NIR 785nm-Diodenlaser für Raman Rxn4-Funktionen:
▪ Laserwellenlänge: 785 nm
▪ > 125 mW der 785nm-Laserleistung werden an die Sonde geleitet*
▪ Integrierter Bandpassfilter für holographischen Laser
▪ Universelle Laserinjektorbaugruppe
▪ Gewährleistung für 1 Jahr mit unbeschränkter Stundenzahl
*Bei Verwendung einer standardmäßigen optischen Multimodusfaser
Integrierter Invictus 532 nm frequenzverdoppelter diodengepumpter Nd:YAG Laser für Raman Rxn4-
Analysatorfunktionen:
▪ Laserwellenlänge: 532 nm
▪ Diodengepumpter Nd:YAG Laser
▪ 150mW-Laserkopfausgang
▪ Gewährleistung für 1 Jahr/5000 Stunden
▪ > 80 mW der 532nm-Laserleistung werden an die Sonde geleitet*
*Bei Verwendung einer standardmäßigen optischen Multimodusfaser
Integrierter Invictus NIR 993nm-Diodenlaser für Raman Rxn4-Analysatorfunktionen:
▪ Laserwellenlänge: 993 nm
▪ > 150 mW der 993nm-Laserleistung werden an die Sonde geleitet*
▪ Integrierter Bandpassfilter für holographischen Laser
▪ Universelle Laserinjektorbaugruppe
▪ Gewährleistung für 1 Jahr mit unbeschränkter Stundenzahl
*Bei Verwendung einer standardmäßigen optischen Multimodusfaser
Raman Rxn4
