Betriebsanleitung
6. Gummikappe vom MT-Erfassungsfasersteckverbinder entfernen. Abdeckung des Erfassungs-Port (COLL)
anheben und halten, während die Faser angeschlossen wird. Den weißen Punkt auf dem MT-Fasersteck-
verbinder auf die weiße Markierung auf dem COLL-Port ausrichten, und den Fasersteckverbinder einstecken,
bis er mit einem Klicken einrastet. Die Faser sollte, wie unten dargestellt, spiralförmig geführt werden, um
Knicke zu vermeiden.
7. Klemme der Anregungsfaser entfernen, indem die Schraube der Klemme mit einem 3/32"-Schraubendreher
mit Kugelkopf (mit dem Analysator mitgeliefert) gelöst und die Klemme zur Seite geschoben wird.
8. Die Gewindekappe vom Anregungs-Port (EXC) entfernen.

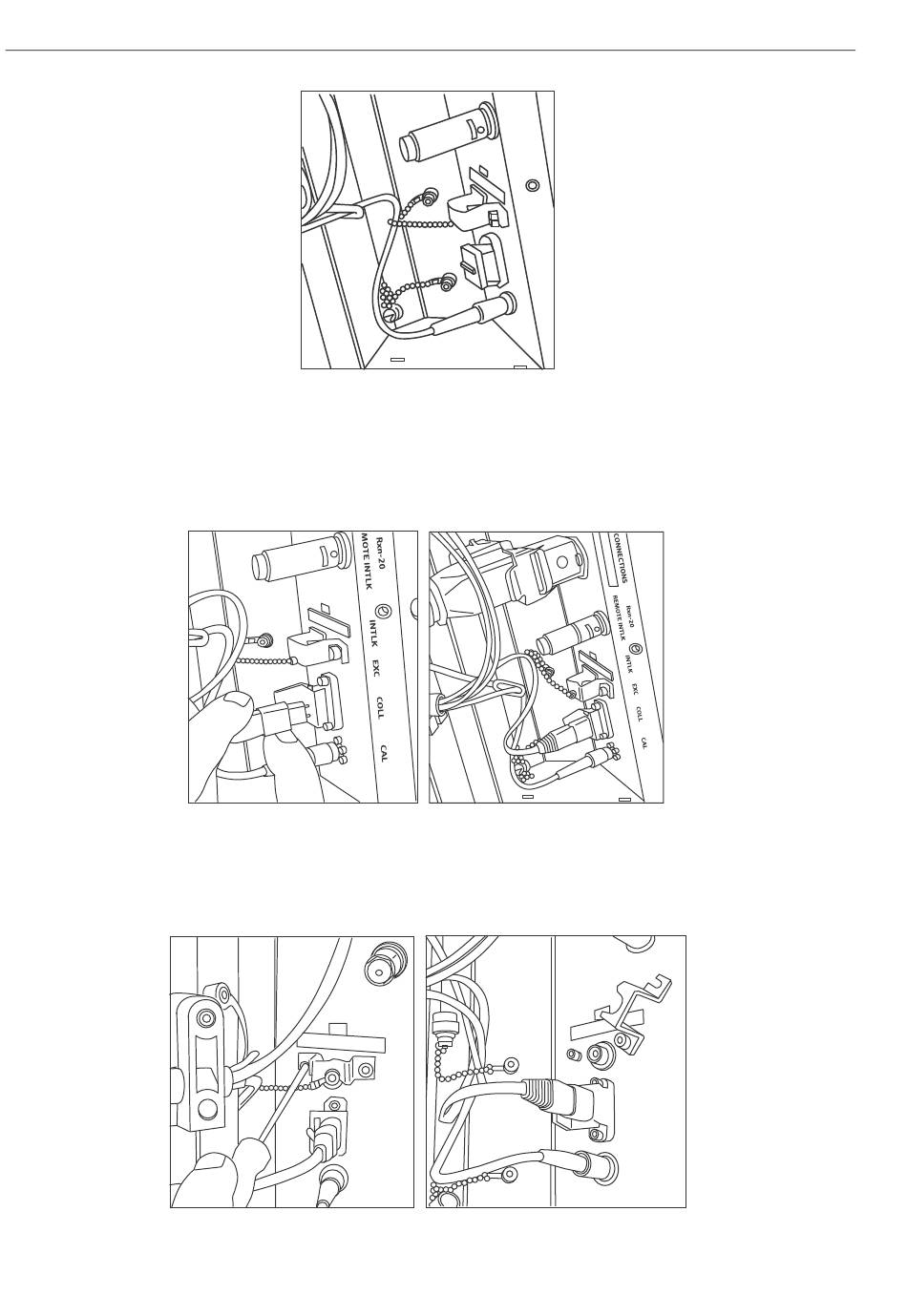

Abbildung 13: Korrektes Entfernen der Klemme der Anregungsfaser und der Gewindekappe vom Anregungs-Port
22
Abbildung 11: Korrekter Anschluss und Führung der Kalibrierfaser
A0049253
Abbildung 12: Korrekter Anschluss und Führung der Erfassungsfaser
A0049255
A0048453
A0049254
A0049256
