Endress+Hauser Raman Rxn4 Betriebsanleitung Seite 21

Raman Rxn4

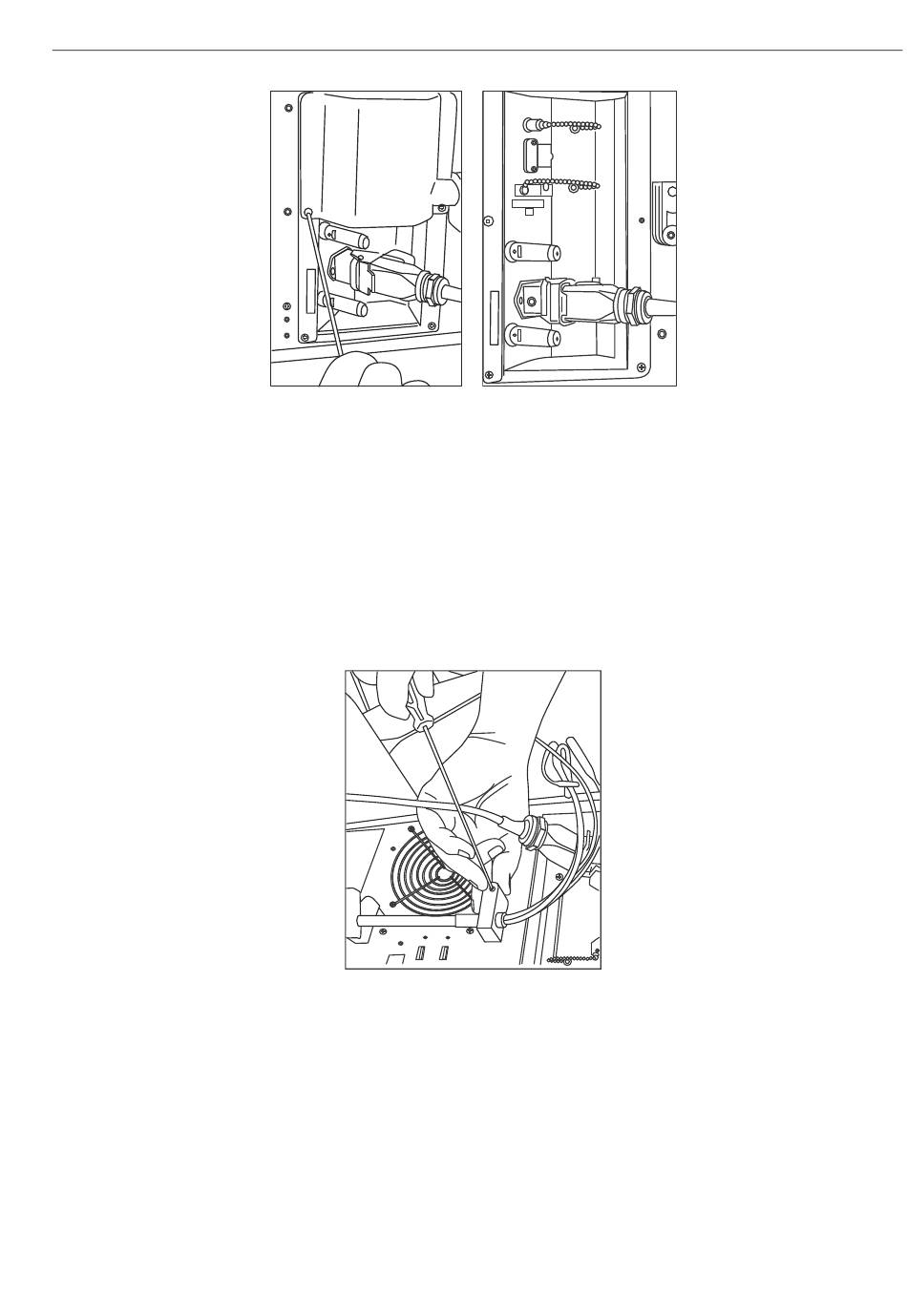

Abbildung 9: Abdeckung des Rxn-20-Kanals auf der Rückseite des Raman Rxn4 in der Hybridkonfiguration (links)
2. An den kabelseitigen Steckverbindern vor der Montage NUR die Spitzen der Anregungs- und Erfassungsfaser
reinigen, falls die Sauberkeit dieser Faserspitzen unbekannt ist.
Zuerst ein Linsentuch verwenden, das nur ganz leicht mit einem Lösungsmittel, wie z. B. analysereinem
o
Aceton oder 100%igem IPA, angefeuchtet ist, und dann abschließend mit einem 2,5mm-Glasfaser-
reinigungswerkzeug reinigen. Niemals dasselbe Tuch für beide Faserspitzen verwenden.
Faserspitze einmal mit dem feuchten Teil des Tuchs abwischen, dann ein weiteres Mal mit dem trockenen
o
Teil desselben Tuchs abwischen. Vorgang für beide Faserspitzen wiederholen.
3. Die Faserführung auf die Rückseite der Raman Rxn4-Hybridanalysators verwenden (mithilfe des 7/64"-
Schraubendrehers mit Kugelkopf), um die Glasfaserkabelbaugruppe zu sichern.
Abbildung 10: Verwenden der beiden Faserführungen, um die Glasfaserbaugruppe am Rxn-20-Kanal zu sichern
4. Die Gewindekappe vom Kalibrier-Port (CAL) entfernen.
5. Die saubere Kalibrierfaser an den CAL-Port anschließen, indem der Schlüssel auf dem Fasersteckverbinder auf
die Markierung auf dem CAL-Anschlusssteckverbinder ausgerichtet wird. Die Faser sollte, wie unten dargestellt,
spiralförmig geführt werden, um Knicke zu vermeiden.
Endress+Hauser
A0049251
und Anschlüsse für Rxn-20-Kanal (rechts)
A0049252
A0048446
Betriebsanleitung
21
