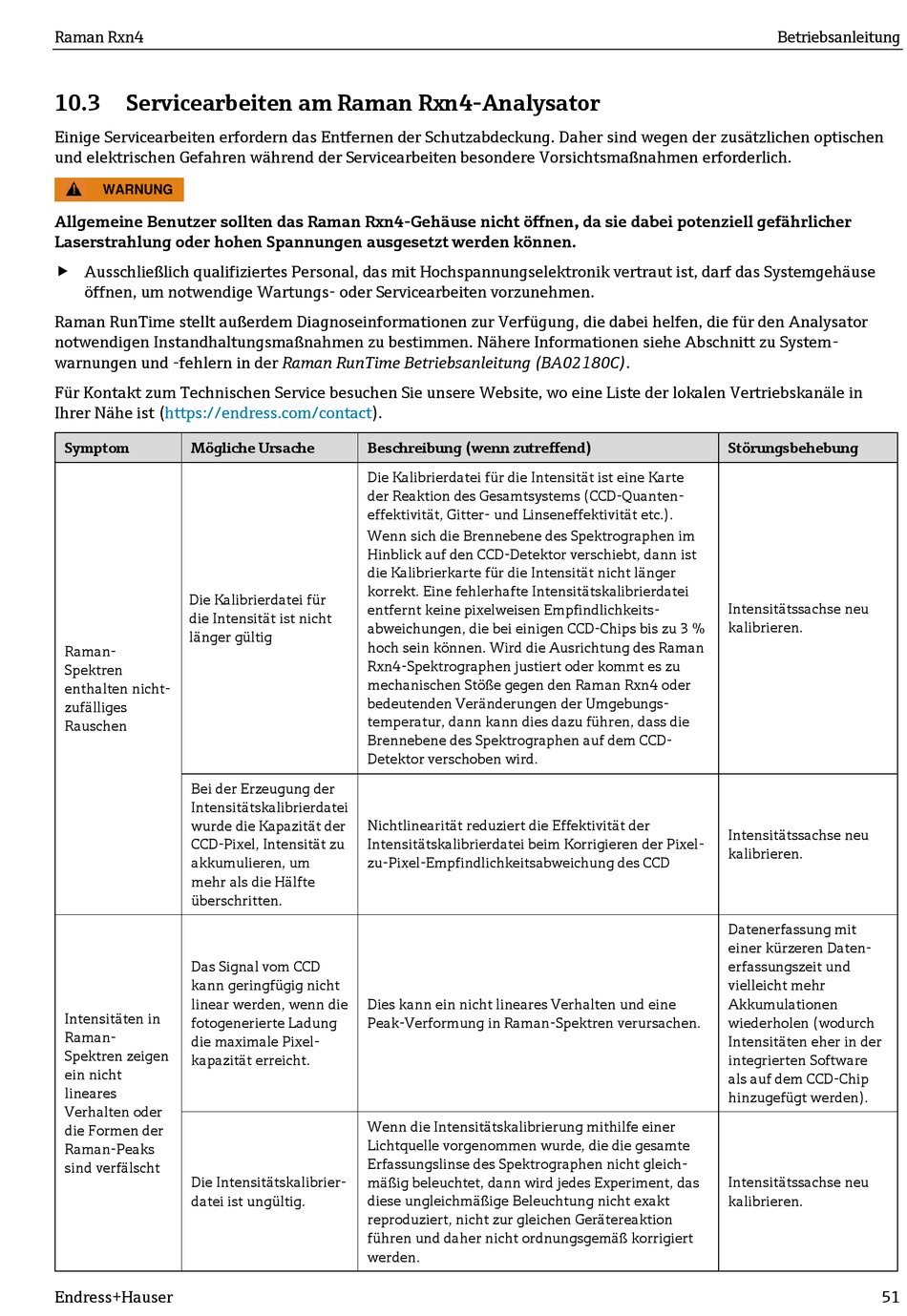

10.3 Servicearbeiten am Raman Rxn4-Analysator
Einige Servicearbeiten erfordern das Entfernen der Schutzabdeckung. Daher sind wegen der zusätzlichen optischen
und elektrischen Gefahren während der Servicearbeiten besondere Vorsichtsmaßnahmen erforderlich.
WARNUNG
Allgemeine Benutzer sollten das Raman Rxn4-Gehäuse nicht öffnen, da sie dabei potenziell gefährlicher
Laserstrahlung oder hohen Spannungen ausgesetzt werden können.
 Ausschließlich qualifiziertes Personal, das mit Hochspannungselektronik vertraut ist, darf das Systemgehäuse
öffnen, um notwendige Wartungs- oder Servicearbeiten vorzunehmen.
Raman RunTime stellt außerdem Diagnoseinformationen zur Verfügung, die dabei helfen, die für den Analysator
notwendigen Instandhaltungsmaßnahmen zu bestimmen. Nähere Informationen siehe Abschnitt zu System-
warnungen und -fehlern in der Raman RunTime Betriebsanleitung (BA02180C).
Für Kontakt zum Technischen Service besuchen Sie unsere Website, wo eine Liste der lokalen Vertriebskanäle in
Ihrer Nähe ist (https://endress.com/contact).
Symptom Mögliche Ursache
Die Kalibrierdatei für
die Intensität ist nicht
länger gültig
Raman-
Spektren
enthalten nicht-
zufälliges
Rauschen
Bei der Erzeugung der
Intensitätskalibrierdatei
wurde die Kapazität der
CCD-Pixel, Intensität zu
akkumulieren, um
mehr als die Hälfte
überschritten.
Das Signal vom CCD
kann geringfügig nicht
linear werden, wenn die
Intensitäten in
fotogenerierte Ladung
Raman-
die maximale Pixel-
Spektren zeigen
kapazität erreicht.
ein nicht
lineares
Verhalten oder
die Formen der
Raman-Peaks
sind verfälscht
Die Intensitätskalibrier-
datei ist ungültig.
Endress+Hauser
Beschreibung (wenn zutreffend)
Die Kalibrierdatei für die Intensität ist eine Karte
der Reaktion des Gesamtsystems (CCD-Quanten-
effektivität, Gitter- und Linseneffektivität etc.).
Wenn sich die Brennebene des Spektrographen im
Hinblick auf den CCD-Detektor verschiebt, dann ist
die Kalibrierkarte für die Intensität nicht länger
korrekt. Eine fehlerhafte Intensitätskalibrierdatei
entfernt keine pixelweisen Empfindlichkeits-
abweichungen, die bei einigen CCD-Chips bis zu 3 %
hoch sein können. Wird die Ausrichtung des Raman
Rxn4-Spektrographen justiert oder kommt es zu
mechanischen Stöße gegen den Raman Rxn4 oder
bedeutenden Veränderungen der Umgebungs-
temperatur, dann kann dies dazu führen, dass die
Brennebene des Spektrographen auf dem CCD-
Detektor verschoben wird.
Nichtlinearität reduziert die Effektivität der
Intensitätskalibrierdatei beim Korrigieren der Pixel-
zu-Pixel-Empfindlichkeitsabweichung des CCD
Dies kann ein nicht lineares Verhalten und eine
Peak-Verformung in Raman-Spektren verursachen.
Wenn die Intensitätskalibrierung mithilfe einer
Lichtquelle vorgenommen wurde, die die gesamte
Erfassungslinse des Spektrographen nicht gleich-
mäßig beleuchtet, dann wird jedes Experiment, das
diese ungleichmäßige Beleuchtung nicht exakt
reproduziert, nicht zur gleichen Gerätereaktion
führen und daher nicht ordnungsgemäß korrigiert
werden.
Betriebsanleitung
Störungsbehebung
Intensitätssachse neu
kalibrieren.
Intensitätssachse neu
kalibrieren.
Datenerfassung mit
einer kürzeren Daten-
erfassungszeit und
vielleicht mehr
Akkumulationen
wiederholen (wodurch
Intensitäten eher in der
integrierten Software
als auf dem CCD-Chip
hinzugefügt werden).
Intensitätssachse neu
kalibrieren.
