TI01265C/07/DE/03.17
71368797
Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens-
Technologie
Anwendungsbereich
• Optimierung der Reinigungsleistung von industriellen Klär-
anlagen
• Trinkwasserüberwachung
• Überwachung von Membranfiltrationsanlagen
• Überwachung des Einleitgrenzwertes für
industrielle Abwässer
Products
Technische Information

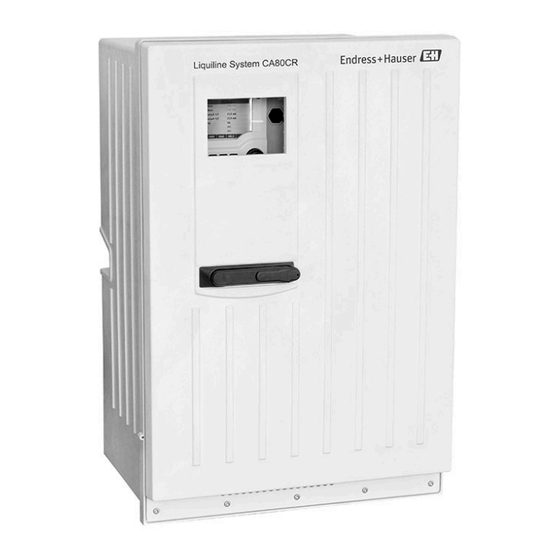

Liquiline System CA80CR
Colorimetrischer Analysator für Chromat (Cr(VI))
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu vier Memosens-Sensoren
• Automatische Kalibrierung und Reinigung
• Geringe Wartungskosten durch hohe Reagenzienreichweite
• Digitale Kommunikation ermöglicht den Remote-Zugriff
• Zweikanalgerät erhältlich
• Digitale Feldbusse (Profibus DP, Modbus TCP, Modbus
RS485 und Ethernet IP) und Webserver
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80CR
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80CR
- Seite 1 Products Solutions Services TI01265C/07/DE/03.17 71368797 Technische Information Liquiline System CA80CR Colorimetrischer Analysator für Chromat (Cr(VI)) Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens- Technologie Anwendungsbereich Ihre Vorteile • Optimierung der Reinigungsleistung von industriellen Klär- • Einfacher Ausbau zur Messstation durch Anschluss von bis...
-
Seite 2: Inhaltsverzeichnis
Liquiline System CA80CR Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....4 Kabeleinführungen ...... - Seite 3 Liquiline System CA80CR Zubehör ....... . . Probenvorbereitung ......34 Verbrauchsmaterial für CA80CR .
-
Seite 4: Arbeitsweise Und Systemaufbau
Liquiline System CA80CR Arbeitsweise und Systemaufbau Messprinzip Colorimetrie Nach der applikationsspezifischen Probenaufbereitung wird ein Teil des Permeats in die Misch-/ Reaktionskammer gefördert. Das spezifische Farbreagenz wird in einem definierten Mischungsver- hältnis exakt zudosiert. Durch die chemische Reaktion entsteht die charakteristische Färbung der Probe. -
Seite 5: Querempfindlichkeiten
70 °dH Härte Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80CR in der bestellten Konfiguration • Reagenzien und Standardlösungen (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme + Filtration •... - Seite 6 Liquiline System CA80CR A0028796 2 Messeinrichtung mit Liquiline System, selbstansaugend Liquiline System CA80CR Photometer Dosierspritze Partikelfreie Probe A0028792 A0028793 3 Messeinrichtung mit Liquiline System CAT810 4 Messeinrichtung mit Liquiline System CAT810 und Reinigungsventil Überlauf Liquiline System CA80 Überlauf...
- Seite 7 Liquiline System CA80CR A0028789 A0028788 5 Messeinrichtung mit Liquiline System CAT820 6 Messeinrichtung mit Liquiline System CAT860 Pumpe Pumpe Liquiline System CA80 Ventil Probenvorlage Liquiline System CA80 Überlauf Probenvorlage Probe Probe Ventil Filter (Keramik) Druckluft Medium Liquiline System CAT860 Reinigungslösung...
- Seite 8 Liquiline System CA80CR A0028787 8 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator Ventil (optional) Probe zum zweiten Analysator Pumpe Filter (Keramik) Liquiline System CA80 Medium Probe Endress+Hauser...
- Seite 9 Liquiline System CA80CR Kundeneigene Lösung Die Probe muss vor der Analyse kundenseitig partikelfrei aufbereitet und homogen sein (repräsenta- tive Probe). Die Probe kann entweder einem externen Vorlagegefäß zugeführt werden oder direkt in das Probenvorlagegefäß des Analysators gefördert werden. Die kundeneigene Probenvorbereitung muss über eine eigene Steuereinheit verfügen.
-
Seite 10: Gerätearchitektur
Liquiline System CA80CR Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 9 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional) -
Seite 11: Slot- Und Portkodierung
Liquiline System CA80CR A0023193 A0021102 10 Blockschaltbild Probenvorbereitung 11 Blockschaltbild Probenvorbereitung Liquiline System Liquiline System CAT810 mit Reini- CAT820 und CAT860 gungsventil Anschluss 24-V-Spannungsversorgung Anschluss Kommunikation 2 x Kommunikation via Memosens-Protokoll (1 x optional), Schlauchheizung Slot- und Portkodierung –... - Seite 12 Liquiline System CA80CR • Ports sind jeweils pro Elektronikmodul durchnummeriert und werden von der Software automa- tisch erkannt. • Ausgänge und Relais erhalten als Bezeichnung ihre Funktion, also z. B. "Stromausgang", und wer- den in aufsteigender Reihenfolge mit Slot und Portnummern angezeigt.
-
Seite 13: Kommunikation Und Datenverarbeitung
Liquiline System CA80CR Kommunikation und Datenverarbeitung Kommunikationsarten: • Feldbusse – PROFIBUS DP (Profile 3.02) – Modbus TCP oder RS485 • Konfiguration über Ethernet • EtherNet/IP Erweiterungsmodul 485 und Stromausgänge Für die Kommunikationsarten Modbus und Ethernet: Max. 2 Stromausgänge können parallel verwendet werden. -
Seite 14: Wartbarkeit
Liquiline System CA80CR Wartbarkeit Modulares Design Der Analysator lässt sich modular, Ihren Anforderungen entsprechend, anpassen: • Nachrüstbare Erweiterungsmodule für neuen bzw. erweiterten Funktionsumfang, z. B. Stromaus- gänge, Relais und digitale Kommunikation • Aufrüstung von Ein- auf Zweikanal-Analysator • Aufrüstung zur Messstation mit digitalen Sensoren mit Memosens-Technologie •... - Seite 15 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt aber Endress+Hauser keine Haftung.
-
Seite 16: Selbstüberwachungsfunktio-Elektronik Nen
Liquiline System CA80CR Selbstüberwachungsfunktio- Elektronik • Bei Überstrom werden Stromeingänge deaktiviert und bei Wegfall des Überstroms automatisch wieder aktiviert. • Boardspannungen werden überwacht und zusätzlich wird die Boardtemperatur gemessen. Zähler Verbrauchsmaterialien wie Reagenzien oder Spritzen werden mittels Zähler überwacht. Photometer •... -
Seite 17: Eingang
Liquiline System CA80CR Eingang Messgrößen Chromat (Cr(VI)), CrO [mg/l, µg/l, ppm, ppb] Messbereich CA80CR-AAAF: 0,03 ... 2,5 mg/l Cr(VI) CA80CR-AAAG: 0,2 ... 5,0 mg/l Cr(VI) • 1 oder 2 Messkanäle (Hauptparameter Analysator) Eingangstypen • 1 ... 4 digitale Sensoreingänge für Sensoren mit Memosens-Protokoll (optional) •... -
Seite 18: Ausgang
Liquiline System CA80CR Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "2 zusätzliche Ausgänge") • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "4 zusätzliche Ausgänge") -
Seite 19: Stromausgänge, Aktiv
Liquiline System CA80CR Stromausgänge, aktiv Spanne 0 ... 23 mA Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) Relaisausgänge Elektrische Spezifikation Relaistypen • 1 Wechselkontakt einpolig (Alarmrelais) •... -
Seite 20: Protokollspezifische Daten
Liquiline System CA80CR Minimale Last (typisch) • min. 100 mA bei 5 V DC • min. 1 mA bei 24 V DC • min. 5 mA bei 24 V AC • min. 1 mA bei 230 V AC Protokollspezifische Daten... -
Seite 21: Ethernet/Ip
Liquiline System CA80CR EtherNet/IP Protokoll EtherNet/IP ODVA-Zertifizierung Geräteprofil Generisches Gerät (product type: 0x2B) Hersteller-ID 0x049E Gerätetyperkennung 0x109F Polarität Auto-MIDI-X Verbindungen Explicit Message 6 Multicast 3 consumers Minimum RPI 100 ms (default) Maximum RPI 10000 ms Systemintegration EtherNet/IP Rockwell Add-on-Profile Level 3, Faceplate for Factory... -
Seite 22: Energieversorgung
Liquiline System CA80CR Energieversorgung Versorgungsspannung Der Analysator ist mit einer Netzanschlussleitung mit Schutzkontaktstecker mit einer Kabel- länge von 4,3 m (14,1 ft) ausgestattet. Analysatoren mit Bestellausprägung CA80xx-CA (CSA C/US General Purpose) sind mit einer Netzanschlussleitung nach nordamerikanischen Standard ausgestattet. • 100 ... 120 V AC / 200 ... 240 V AC oder 24 V DC •... -
Seite 23: Anschluss Optionaler Module
Berücksichtigen Sie, dass die Summe aller Stromein- und ausgänge nicht größer sein darf als 8. ‣ Achten Sie darauf, höchstens zwei Module "DIO" einzusetzen. Mehr sind nicht zulässig. ‣ Wenden Sie sich im Zweifel an Ihre Endress+Hauser-Vertriebszentrale. Übersicht aller verfügbaren Module Modulbezeichnung • 2 Analogaus- •... - Seite 24 Liquiline System CA80CR Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- • Webserver und gänge gänge 0/4 ... 20mA server oder Mod- Ethernet/IP oder 0/4 ... 20mA 0/4 ... 20mA • Best.-Nr. bus TCP) Modbus TCP •...
-
Seite 25: Sensoranschluss (Optional)
Liquiline System CA80CR Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren... -
Seite 26: Leistungsmerkmale
Liquiline System CA80CR Leistungsmerkmale CA80CR-AAAF: 0,03 ... 2,5 mg/l (ppm) Cr(VI) ±2 % vom Messbereichsende Messabweichung CA80CR-AAAG: 0,2 ... 5,0 mg/l (ppm) Cr(VI) ±2 % vom Messbereichsende Messabweichung Sensorein- → Dokumentation des angeschlossenen Sensors gänge Typische Messabweichungen: Messabweichung Stromein- und ausgänge <... -
Seite 27: Umgebung
Liquiline System CA80CR Umgebung Umgebungstemperatur +5 ... +40 °C (41 ... 104 °F) -20 ... +60 °C (-4 ... 140 °F) Lagerungstemperatur 10 ... 95 %, nicht kondensierend Relative Luftfeuchte Schutzart IP55 (Schrank, Standgehäuse), TYPE 3R (Schrank, Standgehäuse) Elektromagnetische Verträg- Störaussendung und Störfestigkeit gem. -
Seite 28: Gewicht
Liquiline System CA80CR 417 (16.42) 530 (20.87) A0030419 16 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) 654 (25.74) A0028821 17 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Gewicht Bestellausprägung Gewicht Schrankausführung 39,5 kg (87,1 lbs) -
Seite 29: Werkstoffe
Liquiline System CA80CR Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale Kunststoff ASA+PC Offener Aufbau, Außenschale Schrankgehäuse, Innenschale Kunststoff PP Offener Aufbau, Innenschale Fenster Sicherheitsglas, beschichtet Reagenzienbehälter Kunststoff PP Isolierung Kunststoff EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile Spritzen Kunststoff PP und Elastomer TPE... -
Seite 30: Bedienbarkeit
Liquiline System CA80CR Bedienbarkeit Bedienkonzept Das einfache und strukturierte Bedienkonzept setzt neue Maßstäbe: • Intuitive Handhabung durch Navigator und Softkeys • Schnelle Konfiguration anwendungsspezifischer Messoptionen • Einfache Parametrierung und Diagnose durch Klartextanzeige • Alle bestellbaren Sprachen sind in jedem Gerät verfügbar... - Seite 31 Liquiline System CA80CR Über PROFIBUS DP Master class 1 (PLC, DCS) Master class 2 (FieldCare, PDM) PROFIBUS DP (RS485) FieldCare FXA291 FieldCare / Webbrowser Ethernet A0028991 21 PROFIBUS DP Terminierungswiderstand Über Modbus RS485 Modbus Master / Gateway Modbus RS485...
-
Seite 32: Über Ethernet/Webserver/Modbus Tcp/Ethernet/Ip
Liquiline System CA80CR Über Ethernet/Webserver/Modbus TCP/EtherNet/IP Modbus TCP client FieldCare/ Webbrowser Ethernet FieldCare FXA291 A0028994 23 Modbus TCP und / oder EtherNet/IP Endress+Hauser... -
Seite 33: Sprachpakete
Liquiline System CA80CR Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache. Alle anderen Sprachen sind über Menü wählbar. • Englisch (US) • Deutsch • Chinesisch (Simplified, VR China) • Tschechisch • Niederländisch • Französisch • Italienisch •... -
Seite 34: Bestellinformationen
Liquiline System CA80CR Bestellinformationen Produktseite www.endress.com/ca80cr Auf der Produktseite finden Sie rechts neben dem Produktbild den Button Konfiguration. Produktkonfigurator Klicken Sie diesen Button an. In einem neuen Fenster öffnet sich der Konfigurator. Konfigurieren Sie das Gerät nach Ihren Anforderungen, indem Sie alle Optionen auswählen. -
Seite 35: Wartungskit Cav800
Liquiline System CA80CR Standardlösung CY80CR Je 1 l (34 fl.oz.) Standardlösung mit unterschiedlichen Chromat-Konzentrationen. • 0 mg/l Cr(VI); Best.-Nr. CY80CR-AF+TG • 1,0 mg/l Cr(VI); Best.-Nr. CY80CR-AF+TL • 2,0 mg/l Cr(VI); Best.-Nr. CY80CR-AF+TM • 4,0 mg/l Cr(VI); Best.-Nr. CY80CR-AF+TO Reiniger CY800 (für geräteinterne Schläuche) •... - Seite 36 Liquiline System CA80CR Orbipore CPS91D • pH-Elektrode m. Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps91d Technische Information TI00375C Orbipac CPF81D • pH-Kompaktsensor für Einbau- oder Eintauchbetrieb • Im Brauch- und Abwasser • Produktkonfigurator auf der Produktseite: www.endress.com/cpf81d...
- Seite 37 Liquiline System CA80CR Sauerstoffsensoren Oxymax COS51D • Amperometrischer Sensor für gelösten Sauerstoff • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos51d Technische Information TI00413C Oxymax COS61D • Optischer Sauerstoffsensor für Trink- und Brauchwassermessungen • Messprinzip: Fluoreszenzlöschung • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos61d...
-
Seite 38: Zusätzliche Funktionalität
Liquiline System CA80CR Trennschichtmessung Turbimax CUS71D • Eintauchsensor für Trennschichtmessung • Ultraschall-Interface-Sensor • Produktkonfigurator auf der Produktseite: www.endress.com/cus71d Technische Information TI00490C Zusätzliche Funktionalität Kommunikation; Software 51516983 Commubox FXA291 (Hardware) 71127100 SD-Karte mit Liquiline Firmware, 1 GB, Industrial Flash Drive ... -
Seite 39: Messkabel
Liquiline System CA80CR Nachrüstkits 71279812 Upgradekit CM442/CM444/CM448/CSF48/CA80; Erweiterungsmodul ETH + EtherNet/IP 71141366 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsbackplane Messkabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie • Produkt-Konfigurator auf der Produktseite: www.endress.com/cyk10 Technische Information TI00118C Memosens-Datenkabel CYK11 • Verlängerungskabel für digitale Sensoren mit Memosens-Protokoll •... - Seite 40 www.addresses.endress.com...
