7.2.3 Zeichnung für die Montage in Ex-Bereichen
7.2.4 Abgesetzte Laserverriegelungsstecker
Auf dem Gerät befindet sich neben jedem Sondenstecker ein abgesetzter Verriegelungsstecker. Über diesen Stecker
können Integratoren auf den individuellen Kanalverriegelungskreis des Analysators zugreifen und externe Schalt-
geräte, wie z. B. Not-Aus-Taster und Türschalter, als zusätzliche Methoden zur Unterbrechung der Laserstrahlung
für jeden Kanal anschließen. Dieser Stecker ist in Reihe mit dem Sondenstecker-Verriegelungskreis des zugehörigen
Kanals angeordnet. Der Ausgang des Steckers ist eigensicher. Der Anschluss von externen Geräten, inklusive der
Verkabelung, an diesen Steckverbinder hat gemäß der Zeichnung 4002396 zu erfolgen.
Bei Auslieferung des Geräts befindet sich in dem abgesetzten Verriegelungsstecker jedes Kanals ein Kurzschluss-
stecker. Sollte eine Feldverdrahtung für einen externen Schalter benötigt werden, kann ein abgesetztes
Verriegelungskabel (Pigtail) erworben werden, um den Anschluss an die Feldverdrahtung vorzunehmen.
Zur Verfügung stehen Teilenummer 70189075 (einzelner Pigtail) oder Teilenummer 70189076 (vier Pigtails).
Ersatzkurzschlussstecker können unter der Teilenummer 70193450 erworben werden.
32

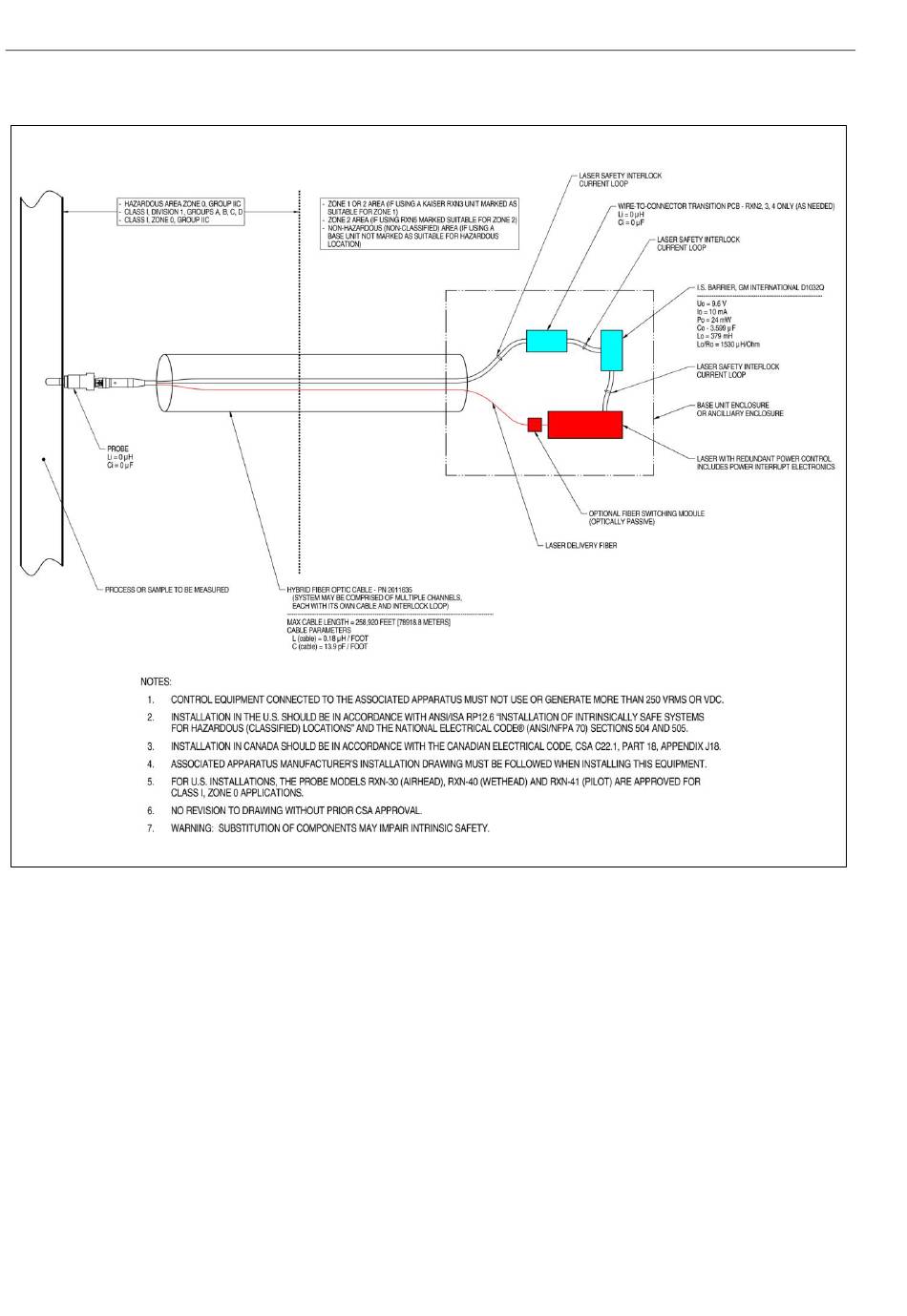

Abbildung 22: Zeichnung für die Montage in Ex-Bereichen (4002396 X6)
