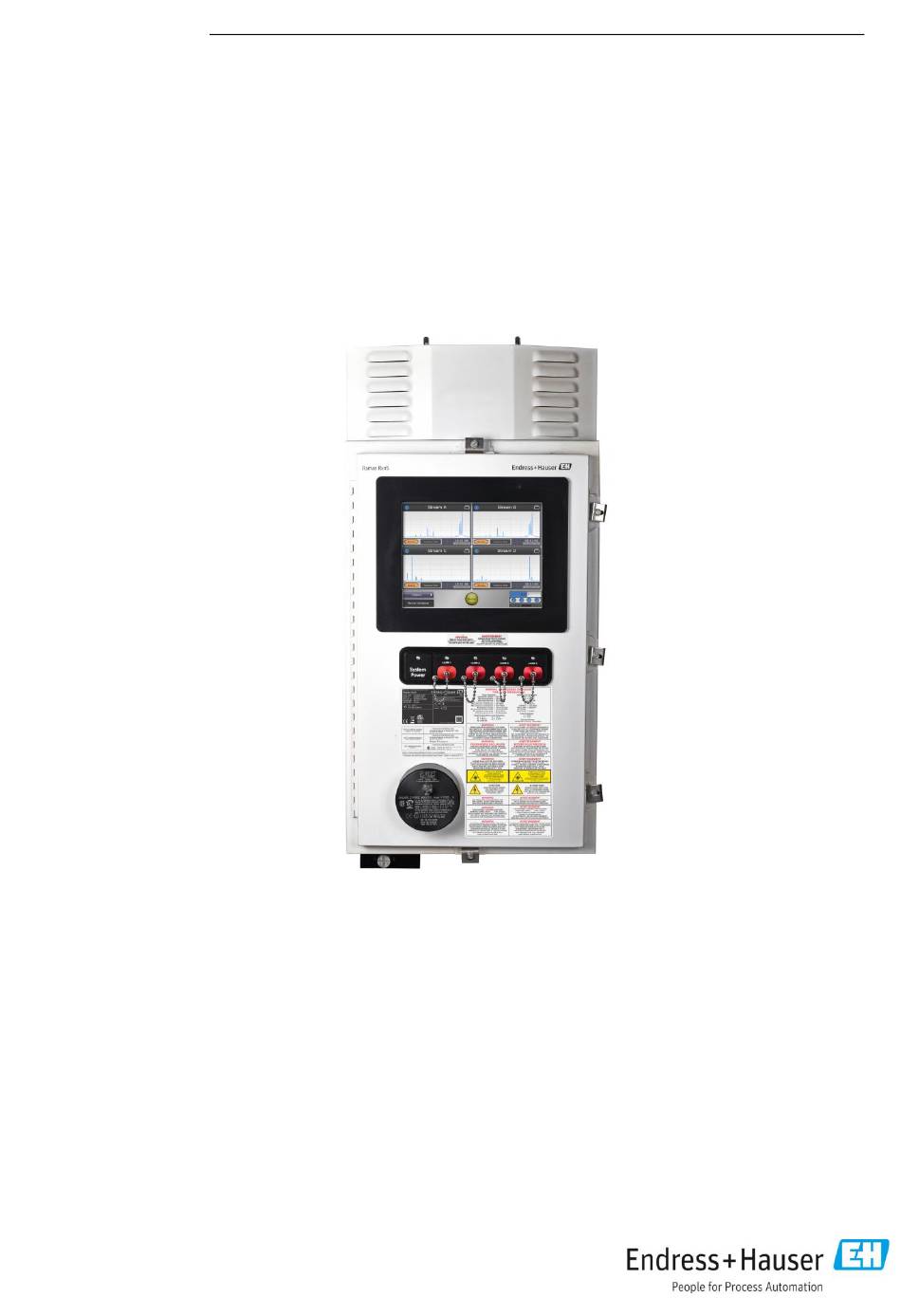

- Seite 1 TI01646C/11/DE/03.25 Products Solutions Services 70226365 Technische Information Raman Rxn5...
-
Seite 2: Inhaltsverzeichnis
Technische Information Raman Rxn5 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Spezifikationen ........13 0B0BAnalysatortechnologie ........... 3 16B16BAbmessungen ............13 1B1BRaman RunTime ............. 3 17B17BElektrische und Kommunikationsanschlüsse ..17 2B2BFrontansicht ..............4 18B18BPhysisch ..............17 3B3BInnenansicht ..............5 19B19BSpülluftzufuhr ............18 4B4BBodenansicht ..............7 20B20BBereichsklassifizierung und Auslegungen .... -
Seite 3: Arbeitsweise Und Systemaufbau
Betriebskosten führen. Faseroptische Sonden (für Gase und Flüssigkeiten) bilden die Schnittstellen zwischen dem Raman Rxn5-Analysator und der Prozessprobe. Der Raman Rxn5 verfügt über vier unab- hängige Sonden, die gleichzeitig arbeiten, wodurch der Bedarf nach einer mechanischen Stromumschaltung, wie sie häufig in Mehrstromanalysen mit einem einzigen Gerät verwendet werden, entfällt. -
Seite 4: 2B2Bfrontansicht
Technische Information Raman Rxn5 Frontansicht Die nachfolgende Abbildung zeigt die Frontseite des Raman Rxn5-Analysators. 2B2B A0054426 Abbildung 1. Frontansicht des Raman Rxn5-Analysators Pos. Bezeichnung Beschreibung Abdeckung mit Kühlluft tritt durch die Entlüftungsöffnungen in der Abdeckung Kühlschlitzen aus. Nicht blockieren. Touchscreen-Monitor Integrierte Raman RunTime-Benutzeroberfläche und Touchscreen-... -
Seite 5: 3B3Binnenansicht
Technische Information Raman Rxn5 Innenansicht Die nachfolgende Abbildung zeigt das Innere des Raman Rxn5-Analysators. 3B3B A0054447 Abbildung 2. Innenansicht des Raman Rxn5-Analysators Endress+Hauser... - Seite 6 Echtzeituhr Zellentyp: 3,6 V AA große Li-SOCl2 Das Warnetikett auf der Frontseite des Analysators bezieht sich auf diese Batterie. Für den Raman Rxn5 ausschließlich Batterien des unten genannten Herstellers und Typs verwenden. WARNING THIS ASSEMBLY CONTAINS A BATTERY MFR/TYPE: SAFT/LS 14500.
-
Seite 7: 4B4Bbodenansicht
Technische Information Raman Rxn5 Bodenansicht Die nachfolgende Abbildung zeigt die Bodenansicht des Raman Rxn5. Hier befinden sich 4B4B alle elektrooptischen und elektrischen I/O. A0054448 Abbildung 3. Bodenansicht des Raman Rxn5-Analysators Pos. Bezeichnung Beschreibung Niederspannungs- Sechs Öffnungen für die Niederspannungskommunikation und die Verdrahtung der Prozessregelung. -
Seite 8: 5B5Brückansicht
Technische Information Raman Rxn5 Rückansicht Die nachfolgende Abbildung zeigt die Rückansicht des Raman Rxn5. 5B5B A0054449 Abbildung 4. Rückansicht des Raman Rxn5-Analysators Pos. Bezeichnung Beschreibung Hebeösen Zwei Hebeösen, die zur Wandmontage des Gehäuses dienen. Obere Montagepunkte Zwei tränenförmige Montagepunkte, um das Gehäuse an den mitgelieferten Montagebolzen aufzuhängen. -
Seite 9: Montage
Raman Rxn5 Montage Rahmen für Wandmontage Der Raman Rxn5 wird an der Wand montiert; im Lieferumfang sind spezielle Befestigungs- 6B6B materialien enthalten, die für die Montage an einem 1¼" breiten Unistrut-Metallrahmen erforderlich sind. Der Montagerahmen muss wie unten dargestellt aufgebaut sein, wobei die oberen Montagebolzen vollständig angezogen und in geeignetem Abstand angebracht sein... - Seite 10 (2) Platten, Unistrut-Halterung (im Lieferumfang des Raman Rxn5-Basisgeräts enthalten) (2) Montagebolzen (im Lieferumfang des Raman Rxn5-Basisgeräts enthalten) (2) Platten, untere Unistrut-Halterung (im Lieferumfang des Raman Rxn5-Basisgeräts enthalten) (2) flache Unterlegscheiben für Bolzen mit 3/8" Durchmesser (2) Sechskantschrauben 3/8" 16 x 1,50 Hinweis: Die Zeichnung zeigt das Montagekit für einen 1¼"...
-
Seite 11: 7B7Banschlüsse Für Probenentnahmesonden
Trenner den Sensoren für die Kanäle 1 bis 4. Die elektrischen Kabel werden über eine geeignete Kabelverschraubung angebracht. Magnetventilsteuerung Der Raman Rxn5 ist mit einer optionalen Magnetventilsteuerung ausgestattet, um bis zu 9B9B vier Magnete am Probenentnahmesystem zu steuern. Pro Strom kann eine Magnetspule gesteuert werden, deren zeitlicher Ablauf gemäß... -
Seite 12: 10B10Bcom-Ports
Die Wärmeableitung stellt bei allen stromverbrauchenden Geräten eine Herausforderung 14B14B dar. Die Komponenten im Raman Rxn5, die den meisten Strom verbrauchen und die meiste Wärme produzieren, werden konduktiv gekühlt, indem die Wärme über Wärmesenken in Plenums auf beiden Seiten des Analysators an die Außenumgebung abgegeben wird. Der externe Lüfter zieht die Luft durch jedes Plenum und über alle Wärmesenken. -
Seite 13: Spezifikationen
Technische Information Raman Rxn5 Spezifikationen Abmessungen Die nachfolgende Abbildung zeigt die Abmessungen des Raman Rxn5. 16B16B 834 (32,84) 457 (18,00) 254 (10,00) A0054452 Abbildung 8. Raman Rxn5-Analysator. Abmessungen: mm (in) Endress+Hauser... - Seite 14 Technische Information Raman Rxn5 470 (18,5) 457 (18,0) (36,3) 1361 (53,6) A0054453 Abbildung 9. Frontansicht des Raman Rxn5. Abmessungen: mm (in) Endress+Hauser...
- Seite 15 Technische Information Raman Rxn5 286 (11,3) 352 (13,8) A0054454 Abbildung 10. Seitenansicht des Raman Rxn5. Abmessungen: mm (in) Endress+Hauser...
- Seite 16 Technische Information Raman Rxn5 254 (10,0) (5,6) (31,7) A0054454 Abbildung 11. Rückansicht des Raman Rxn5. Abmessungen: mm (in) Endress+Hauser...
-
Seite 17: 17B17Belektrische Und Kommunikationsanschlüsse
Technische Information Raman Rxn5 178 (7,0) 140 (5,5) (8,3) (3,5) (3,3) (3,3) A0054448 Abbildung 12. Bodenansicht des Raman Rxn5. Abmessungen: mm (in) Elektrische und Nachfolgend sind die Spezifikationen für die elektrischen und die Kommunikations- 17B17B Kommunikationsanschlüsse anschlüsse aufgeführt. Pos. Beschreibung Eingangsspannung 90…264 V AC, 47…63 Hz Standard... -
Seite 18: 19B19Bspülluftzufuhr
7,0 A Durchmesser Kabelaußenmantel 6...12 mm Leiterquerschnitt 22...10 AWG Abisolierlänge Leiter 9 mm (0,35 in) Max. Kabel-Serviceschleife (im Inneren des Raman Rxn5) 304,8 mm (12,0 in) I/O-Niederspannungsanschlüsse Nachfolgend sind die verfügbaren Anschlüsse aufgeführt. 22B22B Etiketten Beschreibung Signalpegel R3+, R3-, R3 GND RS-485-Kommunikation zum -7...+12 V DC... -
Seite 19: Zertifikate Und Zulassungen
II 3(2)(1) G Ex ec ic [ia Ga] [op sh Gb] pzc IIC T4 Gc Nordamerika Raman Rxn5-Analysator Class I, Division 2, Groups B, C oder D, T4 -20...50 °C (-4...122 °F) Class I, Zone 2; IIB + H2, T4 UKCA -20...50 °C (-4...122 °F) -
Seite 20: 24B24Bkontrollzeichnung Für Den Eigensicheren (Is) Temperatur- Und Druckkreislauf
Technische Information Raman Rxn5 Kontrollzeichnung für den Die Zeichnung 2012682 enthält Montagerichtlinien für die eigensicheren Temperatur- und 24B24B eigensicheren (IS) Temperatur- Druckkreisläufe. und Druckkreislauf A0050082 Abbildung 13. Kontrollzeichnung für den eigensicheren Temperatur- und Druckkreislauf (2012682 X7) Endress+Hauser... -
Seite 21: Sondenkreislauf
Raman Rxn5 Kontrollzeichnung für den Die Zeichnung 4002396 enthält Montagerichtlinien für den eigensicheren Sondenkreislauf. 25B25B Für diesen Schaltkreis sind im Raman Rxn5 keine Anschlüsse durch den Endbenutzer eigensicheren Sondenkreislauf vorzunehmen. A0049010 Abbildung 14. Kontrollzeichnung für den eigensicheren Sondenkreislauf (4002396 X6) -
Seite 22: Spezifikationen
Technische Information Raman Rxn5 Spezifikationen Gaszertifizierung Die nachfolgende Tabelle führt die akzeptablen Zusammensetzungen der Probegasströme 26B23B für ausgewählte vordefinierte Vorhersagemodelle auf. In jedem Fall muss die Strom- zusammensetzung angegeben werden. Um sich für eines der vordefinierten Vorhersagemodelle zu qualifizieren, müssen die Komponenten der Probegasstromzusammensetzung innerhalb des Bereichs liegen, der in der Tabelle anhand der Minimum- und Maximumwerte für jedes Gas angegeben ist. - Seite 23 Technische Information Raman Rxn5 Tabelle 20 Synthesegas Komponentenname Chemisches Symbol Zulässiger Komponentenbereich Methan 0...99,99 % Kohlenmonoxid 0...99,99 % Kohlendioxid 0...99,99 % Wasserstoff 0...99,99 % Stickstoff 0...99,99 % Tabelle 30 Methan + Nicht-CnHm Komponentenname Chemisches Symbol Zulässiger Komponentenbereich Methan 0...99,99 % Stickstoff 0...99,99 %...
- Seite 24 Raman Rxn5 www.addresses.endress.com...
