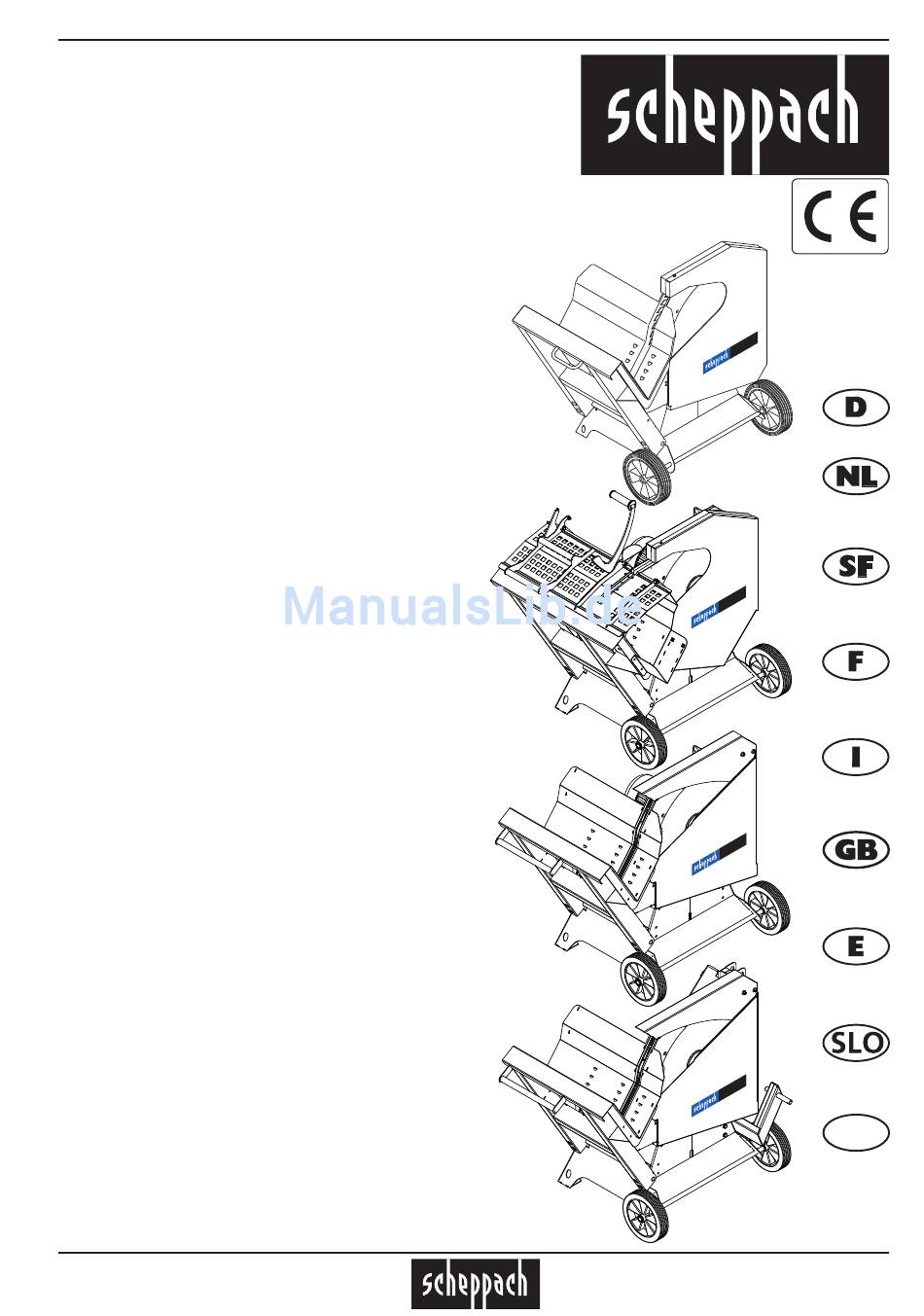

Scheppach Wox D 700 Bedienungsanweisung
Wippkreissäge
Vorschau ausblenden
Andere Handbücher für Wox D 700:
- Bedienungsanleitung (168 Seiten) ,
- Originalanleitung (60 Seiten) ,
- Dokumentation (40 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
wox d 700
1530 0901 380-420V / 50 Hz 5,20 kW
wox d 700sl
1530 0906 380-420V / 50 Hz 5,20 kW
wox d 700s
1530 0913 380-420V / 50 Hz 5,20 kW
1530 0914 380-420V / 50 Hz 7,50 kW
wox z 700s
1530 0915
wox d 500
1532 0901 220-240V / 50 Hz 3,10 kW
1532 0902 380-420V / 50 Hz 4,20 kW
Wippkreissäge
Wipcirkelzaag
Keinusirkkelisaha
Scie à bûches à chevalet
Sega circolare inclinabile
Firewood rocker circular saw
Sierra circular basculante
Prevesna krožna žaga
Vippbar verdkappemaskin
9322 0420
0
7 0
x d
w o
Originaltext
Vertaling van
originele hand-
leiding
Käännös
l
0 s
7 0
x d
w o
alkuperäisestä
käyttöohjeestal
Traduction à
partir de la
notice originale
Traduzione dal
libretto d'istruzione
originalel
0 s
7 0
x d
w o
Translation
from original
manual
Traducción de
la instrucción
de original
Prevod iz origi-
0 z
nalnih navodil
7 0
x d
w o
za uporabo
NO
Oversettelse fra
original bruker-
manual
10/12
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Scheppach Wox D 700
Inhaltszusammenfassung für Scheppach Wox D 700
- Seite 1 700 1530 0901 380-420V / 50 Hz 5,20 kW wox d 700sl 1530 0906 380-420V / 50 Hz 5,20 kW wox d 700s 1530 0913 380-420V / 50 Hz 5,20 kW 1530 0914 380-420V / 50 Hz 7,50 kW...
-
Seite 3: Inhaltsverzeichnis
Original Hersteller: Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH & Co. KG Günzburger Straße 69 0-89335 Ichenhausen / BRD Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen Brennholzkreissäge. HINWEIS: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden die an diesem Gerät, oder durch dieses Gerät entstehen bei:... -
Seite 4: Algemeine Hinweise
Algemeine Hinweise • Überprüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Bei Beanstandugen muß sofort der Zubringer verständigt werden. • Spätere Reklamationen werden nicht anerkannt. • Überprüfen Sie die Sendung auf Vollständigkeit. • Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem Gerät vertraut. •... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Die Brennholzkreissäge ist ausschließlich mit dem angebotenen Werkzeug zum Bearbeiten von Holz konstruiert. • Die Maschine entspricht der gültigen EG Maschinenrichtlinie. • Die Maschine ist für einschichtigen Betrieb ausgelegt, Einschaltdauer S 6 - 40%. • Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1 m Länge und min.Ø 60mm konstruiert. •... - Seite 6 wox d700sl Die wox d700sl bietet Ihnen höchste Sicherheit durch einen geschlossenen Sägebereich. Inbetriebnahme: Die Kabelbinder an den Zugfedern abschneiden. Den Schutzdeckel (1) aufklappen und die Zugfedern wie im Bild ein- hängen. Handhabung mit dem Schutzkorb: - Schutzdeckel (1) aufklappen. - Schnittgut (2) einlegen.
-
Seite 7: Technische Daten
Technische Daten d500 d700 d700s z700s d700sl Baumaße: Gesamtlänge 1078 1270 1270 Gesamtbreite 1070 Gesamthöhe 1130 1130 1130 Wippenauflage 655 / 785 Sägeblatt Ø max. mm Lehrlaufdr.- Motor 1/min. 2800 1400 1400 max. 540 Schnittgeschw.- Sägebl. m/sec. Gewicht 107,5/123,5 Antrieb: 1532 0901 1530 0913 Motor... -
Seite 8: Transport Der Maschine
Transport der Maschine Zum Transport der Maschine den Transsportgriff her- ausziehen (1) und um einen sicheren Transport zu gewährleisten Griff verdrehen (2). ( Sicherung durch Schraubenkopf im Transportgriff ) wox d700 Schlepperanbau • Beim Transport Kreissäge muss Zapfwellenbetrieb ausgeschaltet sein. •... -
Seite 9: Motor-Bremseinrichtung
Motor-Bremseinrichtung Die Bremse bremst den Antriebsmotor der Sägewelle innerhalb 10 s ab. Die elektrische Bremsung wird nach max.14 s unterbrochen. Dauert der Bremsvorgang länger als 10 s. darf die Maschine nicht mehr betrieben werden, da Bremse defekt. Maschine muß unbedingt von der Spannungsversorgung getrennt werden. Mit der Fehlerbehebung darf nur eine Elektrofachkraft beauftragt werden. -
Seite 10: Schaltplan
Schaltplan 230V / 400V Schaltplan 380-420V wox d500 wox d700 / wox d700s 1 50Hz 230V 230V 230V U < gnge Komponentenliste: 1: Gehäuse K700 2: KB-04 Uc:230V~ mit Vorschaltöffner 3: Bremsplatine 230V~ 4: Thermistor 5: Motor 50Hz 400/230V 400V 400V~ U <... -
Seite 11: Inbetriebnahme
• Beim Verlassen des Arbeitsplatzes den Schlepper aus-schal- ten und den Zündschlüssel abziehen. • Richtige Gelenkwelle verwenden. empfehlen scheppach Gelenkwelle W100, Art.-Nr. 0501 8101. Wartung • Wartungs-, Instandsetzungs- und Reinigungsarbeiten sowie Funktionsstörungen nur bei ausgeschaltetem Antrieb � (Netzstecker ziehen) vornehmen. -
Seite 12: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH & Co. KG Günzburger Str. 69, D-89335 Ichenhausen Daß die nachfolgend bezeichnete Maschine aufgrund ihrer Konstruktion und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägige Bestimmungen nachstehender EG-Richtlinien entspricht. -
Seite 85: Ersatzteillisten
700 Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Telefon 08223/4002 0 - Telefax 08223/4002 20 e-mail: info@scheppach.com - Internet: www.scheppach.com - www.ixes.de Seite:85... - Seite 86 Scheibe R 13,5 DIN 440 Form R 0501 3106 0267 9811 Spannscheibe 1530 0148 0108 9406 1310 6105 Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Telefon 08223/4002 0 - Telefax 08223/4002 20 e-mail: info@scheppach.com - Internet: www.scheppach.com - www.ixes.de Seite:86...
- Seite 87 500 Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Telefon 08223/4002 0 - Telefax 08223/4002 20 e-mail: info@scheppach.com - Internet: www.scheppach.com - www.ixes.de Seite:87...
- Seite 88 700s Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Telefon 08223/4002 0 - Telefax 08223/4002 20 e-mail: info@scheppach.com - Internet: www.scheppach.com - www.ixes.de Seite:88...
- Seite 89 1530 0102 5,2kW 0108 9406 1530 0112 7,5kW 1310 6105 Scheibe R13.5 DIN 440 Form R Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Telefon 08223/4002 0 - Telefax 08223/4002 20 e-mail: info@scheppach.com - Internet: www.scheppach.com - www.ixes.de Seite:89...
- Seite 90 Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Telefon 08223/4002 0 - Telefax 08223/4002 20 e-mail: info@scheppach.com - Internet: www.scheppach.com - www.ixes.de Seite:90...
- Seite 91 02798124 02750011 05007103 15300179 15300028 13110007 02798511 05005306 05002471 05003423 05031121 15300001 02902108 02044005 02093405 02093407 Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH - D-89335 Ichenhausen - Telefon 08223/4002 0 - Telefax 08223/4002 20 e-mail: info@scheppach.com - Internet: www.scheppach.com - www.ixes.de Seite:91...
- Seite 92 Slovakia Deutschland Len pre štáty EÚ Nur für EU-Länder Elektrické náradie nevyhadzujte do komunálneho odpadu! Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Podía európskej smernice 2002/96/EG o nakladani s použitými Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und elektrickými a elektronickými zariadeniami a zodpovedajúcich Elektronik-Altgeräte und Umsetzung in nationales Recht müssen ustanovení...
