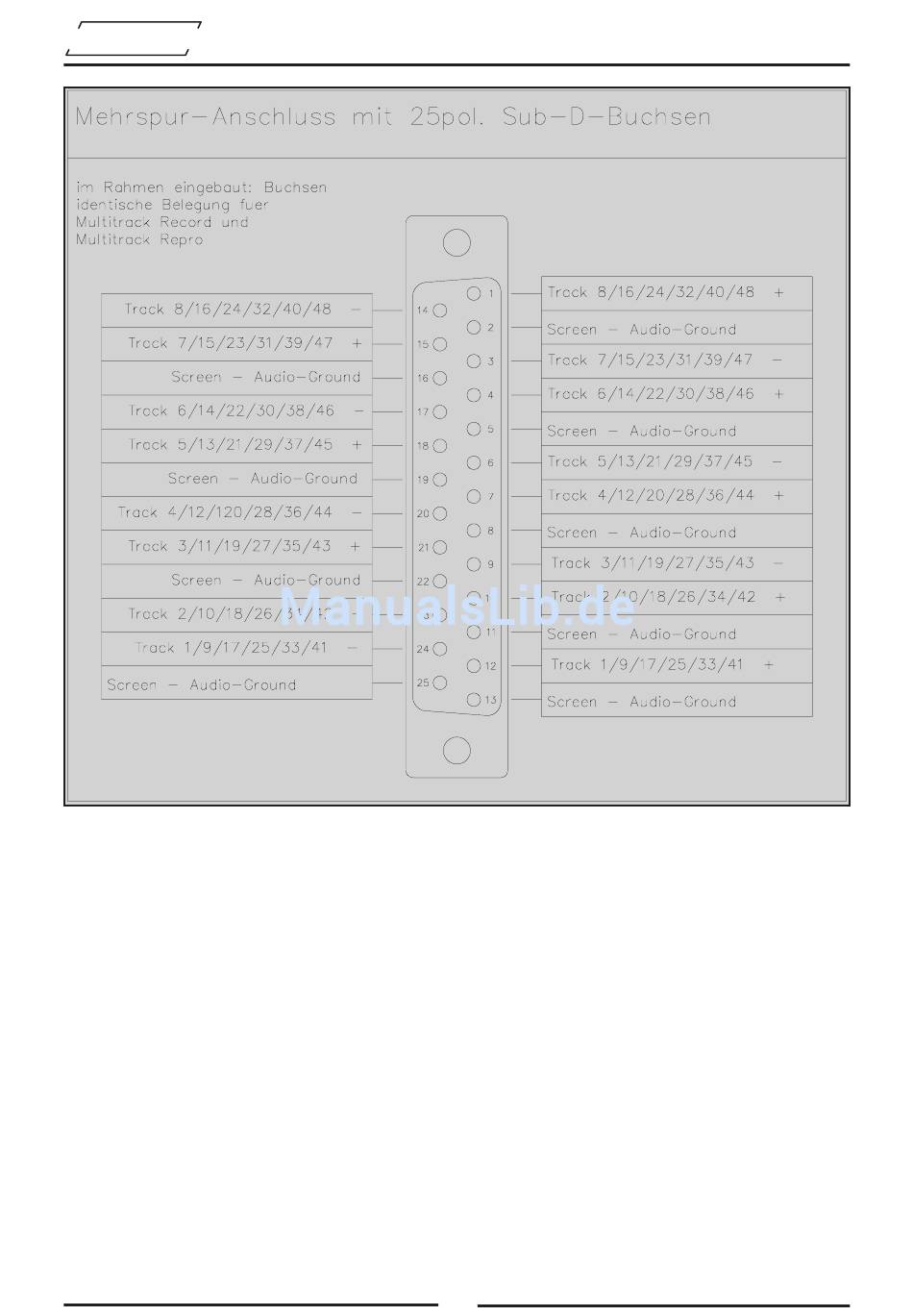

Spuren 5 bis 8, Nr. 3 für die Spuren 9 bis 12 usw. zuständig ist. Die Spurnumerierungen der Anschlußbelegung
verstehen sich dementsprechend. Auch oberhalb des Kanals 24 sind die Mehrspuranschlüsse völlig identisch
ausgeführt. Lediglich in der Summenzuordnung des Pultes selbst entstehen hier Unterschiede, nicht jedoch im
Anschluß.
3.4 Das Anschlußfeld im Summenblock
Die Anschlüsse des Summenbereiches sowie der ersten Leerklinken befinden sich aus insgesamt 3
Anschluß-Leiterplatten. 2 Leiterplatten sind hinter dem Summenblock eingebaut. Die dritte Anschlußein-
heit befindet sich hinter dem Steckfeld. Weitere Anschlußeinheiten für zusätzliche Leerklinken werden im
Boden des Mischpultrahmens, unter dem Steckfeld eingebaut. Im ersten Anschlußfeld hinter dem
Summenblock befinden sich insgesamt 8 30polige Leisten, die zusammen mit dem Stromversorgungs-
stecker AUDIO-PWR auf einer Montageplatte zusammengefaßt sind.
Mehrere Anschlußstecker enthalten Verbindungen, die auch auf dem Steckfeld aufliegen. Eine Ansicht
des Steckfeldes gibt eine Übersicht über die Lage der entsprechenden Steckerpunkte auf dem Steckfeld.
3.4.1 Die Anschlüsse im MR-Summenblock
3.4.1.1 Das Anschlußfeld hinter dem Summenblock
