Je nach Anschlußausführung existiert eine 30pol. Buchse für jeweils 4 Spuren bzw. 2 25pol. SubD-Buchsen für
jeweils 8 Spuren. Ein 48-Kanal-Pult mit 30pol. Ausführung hat demnach insgesamt 12 Multitrack-Stecker, von den
Nr. 1 für die Spuren 1 bis 4, Nr. 2 für die
3.3.3.1.1 Mehrspuranschluß -
30pol. Buchse
Für jeweils 4 Spuren gemeinsam liegen
die Ein- und Ausgänge für die Mehrspur-
maschine auf einer 30pol. Buchsenleiste
auf. Der Anschluß liegt unter den XLR-
Buchsen für MIC und LINE auf dem An-
schlußfeld auf der Pultrückwand jeweils
hinter den 4 Kanälen, zu denen die An-
schlüsse gehören. Die nebenstehende
Belegung listet die Spurnummerierungen
für die ersten 6 Stecker (Spuren 1 bis 24)
auf. Die weiteren Kanäle sind identisch
ausgeführt. Hier sind zu den Spurnumme-
rierungen jeweils 24 zu addieren.
Für den Mehrspuranschluß mit 30pol.
Buchse gibt es ein Sonderanschlußfeld,
daß bei entsprechender Bestellung ein-
gebaut werden kann. Hier ist die An-
schlußreihenfolge so getauscht, daß sich
für die 4 aufgelegten Spuren die soge-
nannte 'Barth-Belegung' ergibt. Bitte prü-
fen Sie, ob diese oder eine andere Son-
derkonstellation beim Mehrspuranschluß
bestellt wurde.
3.3.3.1.2. Mehrspuranschluß 25pol. Sub-D-Buchse
In der alternativen Ausführung des Kanalanschlußfeldes liegen die Ein- und Ausgänge der Mehrspurmaschine auf
25poligen Sub-D-Buchsen auf. Diese Buchsen sind an den gleichen Positionen wie die 30pol. Buchsen eingebaut
(siehe Abbildung). Jeweils eine Buchse enthält die Eingänge oder Ausgänge für 8 Spuren. In der nebenstehenden
Anschlußbelegung sind die Spuren von 1 bis 48 aufgelistet. Stecker Repro 1 und Record 1 enthalten die Spuren
1 bis 8, Repro 2 und Record 2 die Spuren 9 bis 16 usw. Die Belegung entspricht dem Standart für 8-Spur Digital-
Recorder.

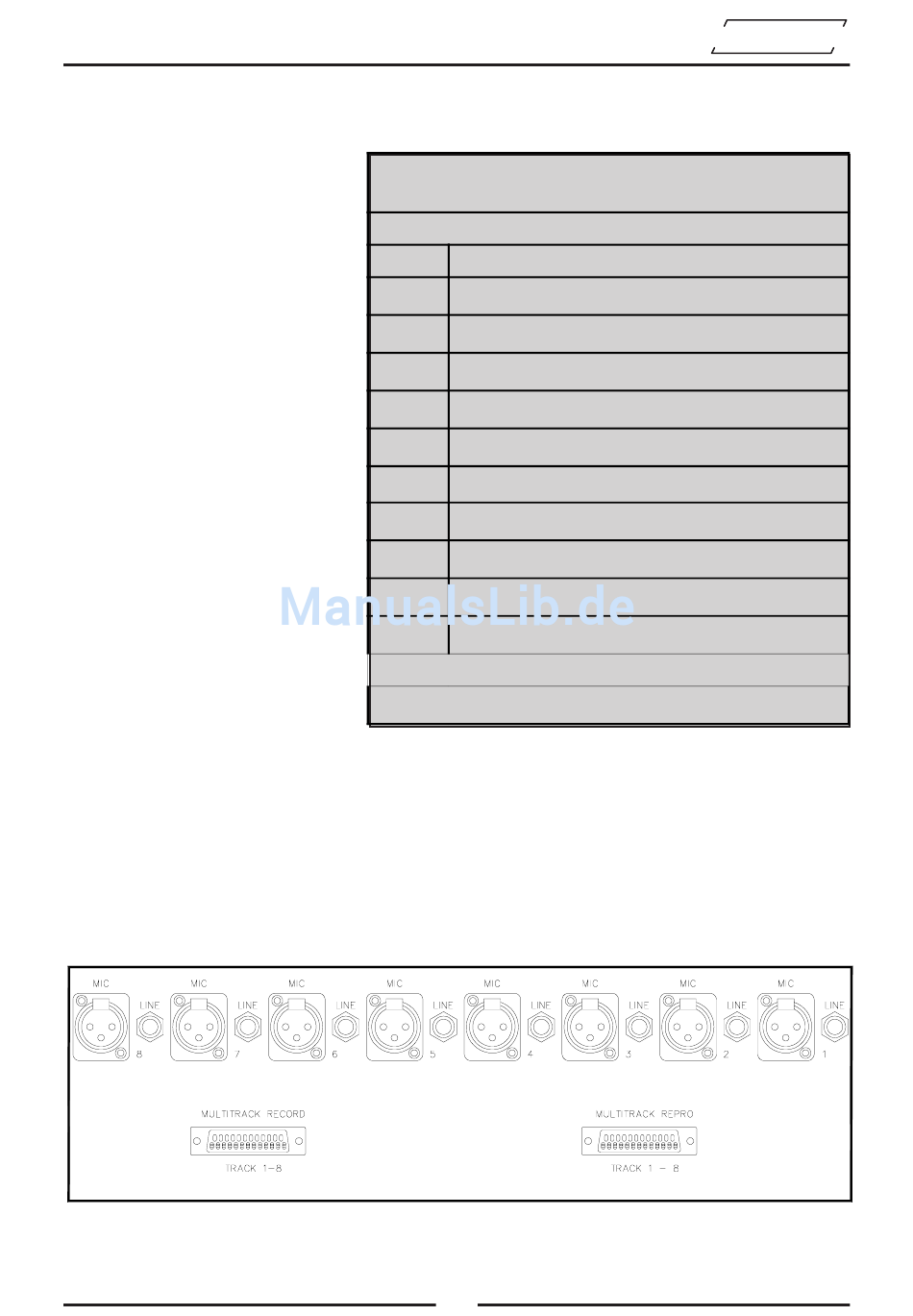

Anschlußfeld im Eingangskanalbereich für jeweils 8 Kanäle. Das Feld liegt hinter den jeweiligen Kanälen auf
der Rückwand. Die obere Abbildung zeigt die Ausführung mit Klinkenbuchse für Line und 25pol. SubD-Buchse
Anschlußbelegung Steckverbindung Mehrspur
30pol - Buchse im Rahmen
obere Kodierung
Reihe
Belegung
10
nicht benutzt
9
nicht benutzt
8
Record Spur 1 - 5 - 9 - 13 - 17 - 21
7
Repro Spur 1 - 5 - 9 - 13 - 17 - 21
6
Record Spur 2 - 6 - 10 - 14 - 18 - 22
5
Repro Spur 2 - 6 - 10 - 14 - 18 - 22
4
Record Spur 3 - 7 - 11 - 15 - 19 - 23
3
Repro Spur 3 - 7 - 11 - 15 - 19 - 23
2
Record Spur 4 - 8 - 12 - 16 - 20 - 24
1
Repro Spur 4 - 8 - 12 - 16 - 20 - 24
untere Kodierung
Spalte a: Tonader a / + Spalte b: Tonader b / - Spalte c: Audio Ground
für die Mehrspur
21
adt-audio
(im Rahmen eingebaut)
(im Rahmen eingebaut) BUCHSE
STIFT
