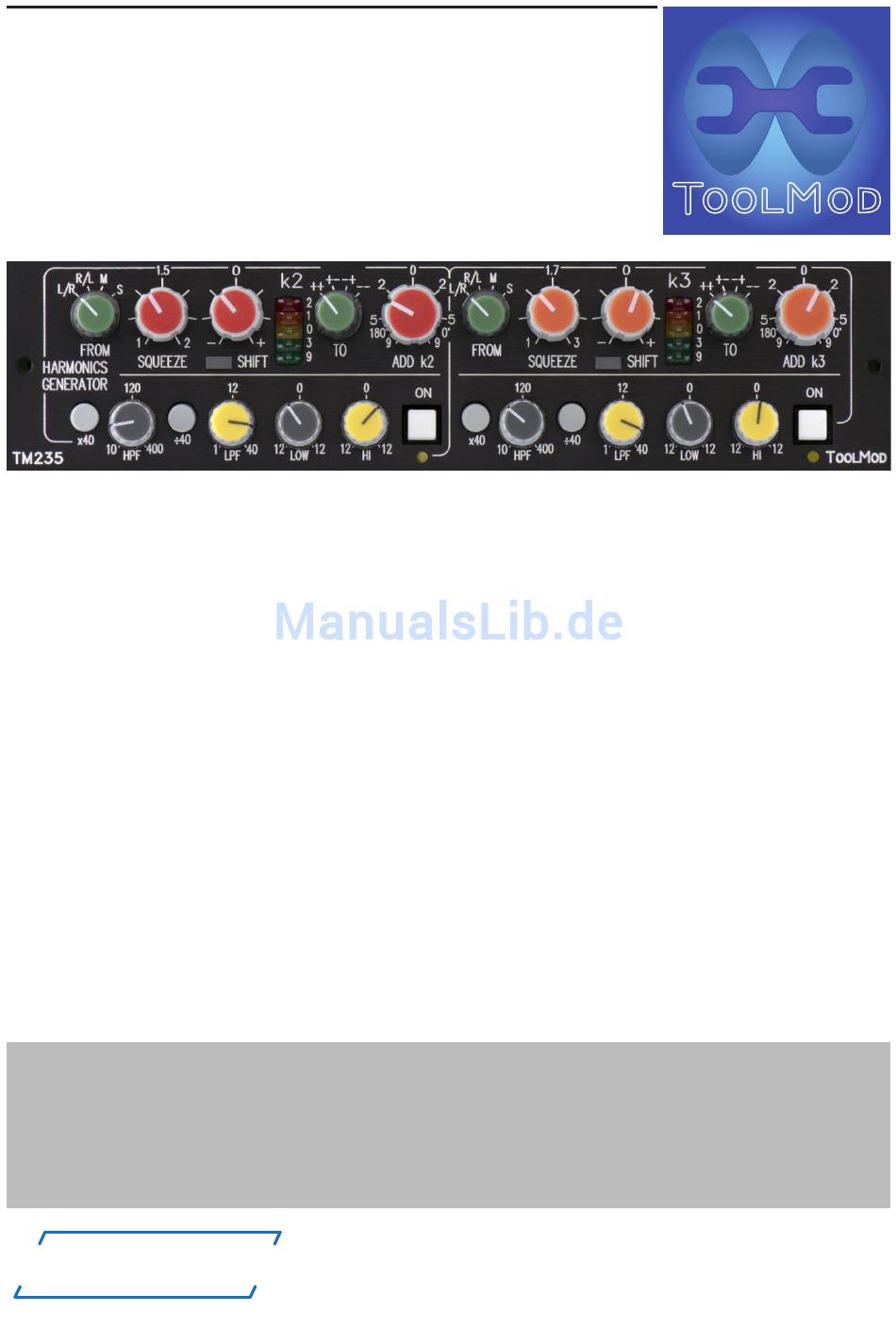

ToolMod Pro-Audio Modulsystem
Benutzerhandbuch

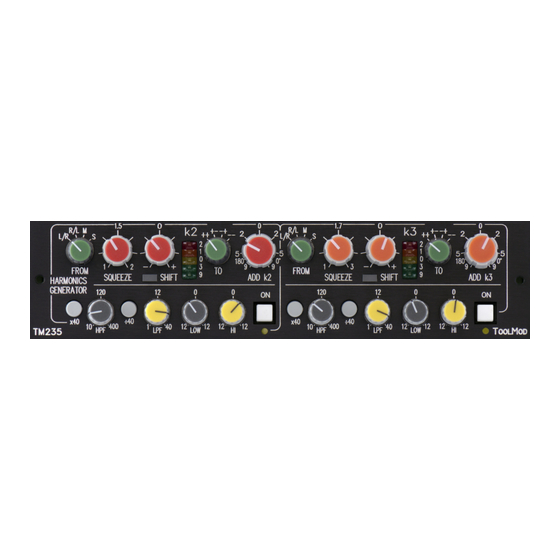

TM235
Harmonics Generator
Der TM235 ist ein aufwendiger Generator zur Erzeugung von reinem k2 und k3 mit
zahlreichen zusätzlichen Features in Stereoausführung. Filter ermöglichen die Be-
grenzung des Frequenzbandes in dem Harmonische erzeugt werden. Ferner kann
über Equalizer der Frequenzgang der Harmonischen verändert werden. Die Zumi-
schung kann alternativ zum normalen Stereobetrieb nur zum Monoanteil oder nur
zum Raumanteil erfolgen. Das Gerät ist in horizontaler und vertikaler Ausführung
lieferbar. Beide Versionen unterscheiden sich nur durch die Beschriftung der Front-
platte. Der TM235 kann in 1HE und 4HE-ToolMod Rahmen eingebaut werden.
Inhalt
Hinweis
Wir setzen voraus, dass Sie mit der grundsätzlichen Terminologie der
Pro-Audio-Technik und den elektrischen und physikalischen Hintergrün-
den vertraut sind. Die Erläuterungen in diesem Manual beschränken sich
daher auf die Beschreibung der speziellen Funktionen. Sie finden allge-
meinen Informationen zu vielen Themen im White-Paper-Bereich unserer
Webseiten: http://www.adt-audio.de/Pro_Audio.html
Dieses Manual ist eine Ergänzung zum ToolMod Benutzerhandbuch, das ausführ-
liche Informationen und Sicherheitshinweise zum Pro-Audio Modulsystem ToolMod
von adt-audio enthält. Falls Ihnen dieses Handbuch nicht vorliegt, können Sie es bei
uns anfordern oder im PDF-Format von unseren Webseiten downloaden. Bitte be-
achten Sie unbedingt die Hinweise im ToolMod Benutzerhandbuch, die wir hier,
bei der Beschreibung einzelner Module, nicht wiederholen.
adt-audio
E-Mail: info@adt-audio.com • Internet: www.adt-audio.com + www.adt-audio.de
®
analoge + digitale Tonstudiotechnik Karl Jüngling
Scholtwiese 4-6 • D45966 Gladbeck • Deutschland
Tel.: 0(049) 2043 51061 • Fax: 0(049) 2043 56844

Inh. Dipl.-Ing. Gerd Jüngling e. K.
®

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für adt-audio ToolMod Pro-Audio TM235

Inhaltszusammenfassung für adt-audio ToolMod Pro-Audio TM235

  • Seite 1: Inhaltsverzeichnis

    Dieses Manual ist eine Ergänzung zum ToolMod Benutzerhandbuch, das ausführ- liche Informationen und Sicherheitshinweise zum Pro-Audio Modulsystem ToolMod von adt-audio enthält. Falls Ihnen dieses Handbuch nicht vorliegt, können Sie es bei uns anfordern oder im PDF-Format von unseren Webseiten downloaden. Bitte be- achten Sie unbedingt die Hinweise im ToolMod Benutzerhandbuch, die wir hier, bei der Beschreibung einzelner Module, nicht wiederholen.

  • Seite 2: Funktionsprinzip

    ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  Funktionsprinzip Der TM235 ist ein sehr aufwendiges Modul zur Generierung und Zumischung der Klirr- koeffizienten k2 und k3. Im Gegensatz zu Kennlinien-Generatoren wie dem TM234 er- zeugt der TM235 reine Oktaven und Quinten über der Oktave und kein Gemisch, in dem viele Obertöne enthalten sind.
  • Seite 3 Testen Sie den Effekt des Hi-Low-EQs. Verwenden Sie k2 oder k3, addieren Sie Har- • monische mit dem ADD-k2 bzw. ADD-k3 Regler und verändern Sie die Stellungen des Equalizers mit den Reglern HI und/ adt-audio TM235 THD+N(%) FREQ(Hz) oder LOW. Die erzeugten Harmonischen verändern sich nun abhängig von der...

  • Seite 4: Betriebsarten

    ADD-k3 und HPF um den Effekt anzupassen und zu optimieren. Die Grafik zeigt den Frequenzgang des Klirrfaktors, der sich bei einer solchen Einstellung ergibt. Mit den SQUEEZE-Reglern können Sie • adt-audio TM235 k3 Squeeze THD+N(%) AMPL(dBr) die Dichte der Harmonischen verändern.
  • Seite 5 ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  Pegel der Harmonischen bei kleineren Pegeln leicht an. Mit SQUEEZE regeln Sie das Kompressionsverhältnis (Ratio) der Stereo-Kompressoren, die vor den Multi- plizierern angeordnet sind. Durch diese Regelung können Sie den Effekt in weiteren Grenzen beeinflussen.

  • Seite 6: Sinn Und Zweck Des Harmonics Generators

    ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  nur in der Mitte des Stereopanoramas. Wählt man dagegen +- oder -+ werden die Harmonischen nur dem Raumanteil zu- ➔ gemischt. Diese Einstellung erzeugt sehr interessante Effekte. Eine ausführliche Beschreibung der Betriebsarten finden Sie ab Seite 10.

  • Seite 7: Funktionen Der Bedienelemente

    ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  weglässt, bekommt man einen Klirrfaktor im Bereich von 0.0... % sozusagen gratis dazu. Wir gehen an dieser Stelle nicht näher auf das Thema anderer störender Effekte ein. Un- abhängig von der verbesserten Verstärkertechnik blieben jedoch die durch die analoge Bandaufzeichnung verursachten Effekte bis zur Verbreitung digitaler Aufzeichnungsver- fahren in der zweiten Hälfte der 90er Jahre Standard bei jeder Aufzeichnung.
  • Seite 8 Einstellung der Klirrfaktor unabhängig vom Ein- gangspegel konstant. Bei Rechtsanschlag der SQUEEZE-Regler arbeiten die Kompres- soren im Over-Easy-Mode, d. h. der Klirrfak- adt-audio TM235 k2 Squeeze THD+N(%) AMPL(dBr) tor steigt bei kleineren Pegeln geringfügig an.
  • Seite 9 ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  Technischer Hintergrund adt-audio TM235 k3 Squeeze THD+N(%) AMPL(dBr) Für die Generierung der Harmonischen wer- den präzise Vierquadranten-Multiplizierer verwendet. Mit diesen Bausteinen ist es mit einem aufwendigen Abgleich möglich, reine Oktaven und Quinten über der Oktave zu erzeugen, ohne das zusätzliche Obertöne...
  • Seite 10 ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  LED-Kette Die LED-Ketten messen den Ausgangspegel des Generators in einem Bereich von + 2 dB (ca. 2 dB unterhalb der Übersteuerungsgrenze des Multiplizierers) bis - 9 dB. Im Be- reich der optimalen Aussteuerung der Multiplizierer ergibt sich ein Wert im Bereich von 0 dB.
  • Seite 11 ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  te bleibt unbeeinflusst, während bei gleichphasiger Zumischung die Harmonischen nur im Monoanteil erscheinen. Hier zunächst die Funktionen des Eingangsschalter FROM: L/R: Normalbetrieb, die Zuordnung der Kanäle bleibt erhalten R/L: Seitentausch, die Stereokanäle vertauscht weiter verarbeitet Mitte, der Mono-Ausgang der im Modul integrierten MS-Matrix wird auf beide Eingänge des Multiplizierers geschaltet.
  • Seite 12 ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  Harmonische werden nur aus dem Monoanteil erzeugt und erscheinen nur im Monoanteil des Ausgangssignals. Der Raumanteil wird nicht beeinflusst Harmonische werden nur aus dem Raumanteil erzeugt und erscheinen nur im Monoanteil des Ausgangssignals. Der...

  • Seite 14: Anschlüsse

    ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  Anschlüsse Der TM235 ist ein ToolMod 4U-Modul, das zwei benachbarte Steckplätze in einem 1HE- ToolMod Rahmen oder zwei übereinander liegende Steckplätze in einem 4HE-Rahmen benutzt. Der Ein- und Ausgänge der beiden Stereokanäle nutzen die XLR-Anschlüsse.

  • Seite 15: Technische Daten

    ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  Technische Daten Ausführung ToolMod Modul Größe 4U Versionen TM235h - horizontale Frontplatte TM235v - vertikale Frontplatte Stromversorgung Tool-Serie Standard Versorgungsspannungen +/- 25 V und + 48 V Phantom Stromaufnahme +/- 250 mA bis 300 mA, einstellungsabhängig Eingänge...
  • Seite 16 ToolMod ® Pro-Audio Modulsystem adt-audio TM235 - Harmonics Generator  >= 128 dB k2- und k3-Regler in Mittelstellung >= 124 dB bei Einsatz beider Generatoren mit 5 % Klirrfaktor (mit Bezug auf den dBA Wert) Klirrkoeffizienten-Generatoren 2 unabhängige Generatoren zu Generierung von k2 und k3 mit Weitbereichs-Höhen-Tiefensperren, Hoch-Tief-Entzerrern,...

  • Seite 20: Allgemeines

    Urheberrecht Dieses Handbuch ist urheberrechtlich geschützt. Kopieren, Vervielfältigen, die Über- setzung und die Umsetzung in elektronische Medien im Ganzen oder in Teilen, bedarf der ausdrücklichen schriftlichen Zustimmung von adt-audio Karl Juengling. Alle Rech- te bleiben vorbehalten. Warenzeichen und Marken adt-audio und ToolMod sind beim deutschen Patentamt eingetragene Warenzeichen der Fa.
