adt-audio
mittels einen einfachen Vielfachmeßgerätes die Netzspannung über mehrere Tage in Abständen von ein bis zwei
Stunden messen und diese Spannungen notieren, falls Zweifel an der Stabilität des Netzes bestehen. Je nach
den Verhältnissen am Ort ergeben sich typische Einbrüche. In Wohngebieten stellt man fast immer ein Abfallen
der Netzspannung am späten Vormittag fest. Die Netzspannung sollte dann auf den kleinsten gemessenen
Spannungswert geklemmt werden. Danach sollte nach mehrstündigem Betrieb wiederum die Kühlkörpertempe-
ratur geprüft werden.
1.5 Audio-Netz
Hinsichtlich der Stromversorgung des gesamten Studios können viele Probleme vermieden werden, wenn von
Anfang an eine studiogerechte Installation vorgenommen wird. Auf diese Weise kann die Problematik von
Knackstörungen durch andere Verbraucher und auch von Netzspannungsschwankungen erheblich vermindert
werden. Weiterhin ist so eine saubere Trennung der verschiedenen Verbraucherkreise innerhalb eines Studios
möglich. Eine korrekte Erdung der gesamten Anlage setzt eine korrekte Netzinstallation voraus.

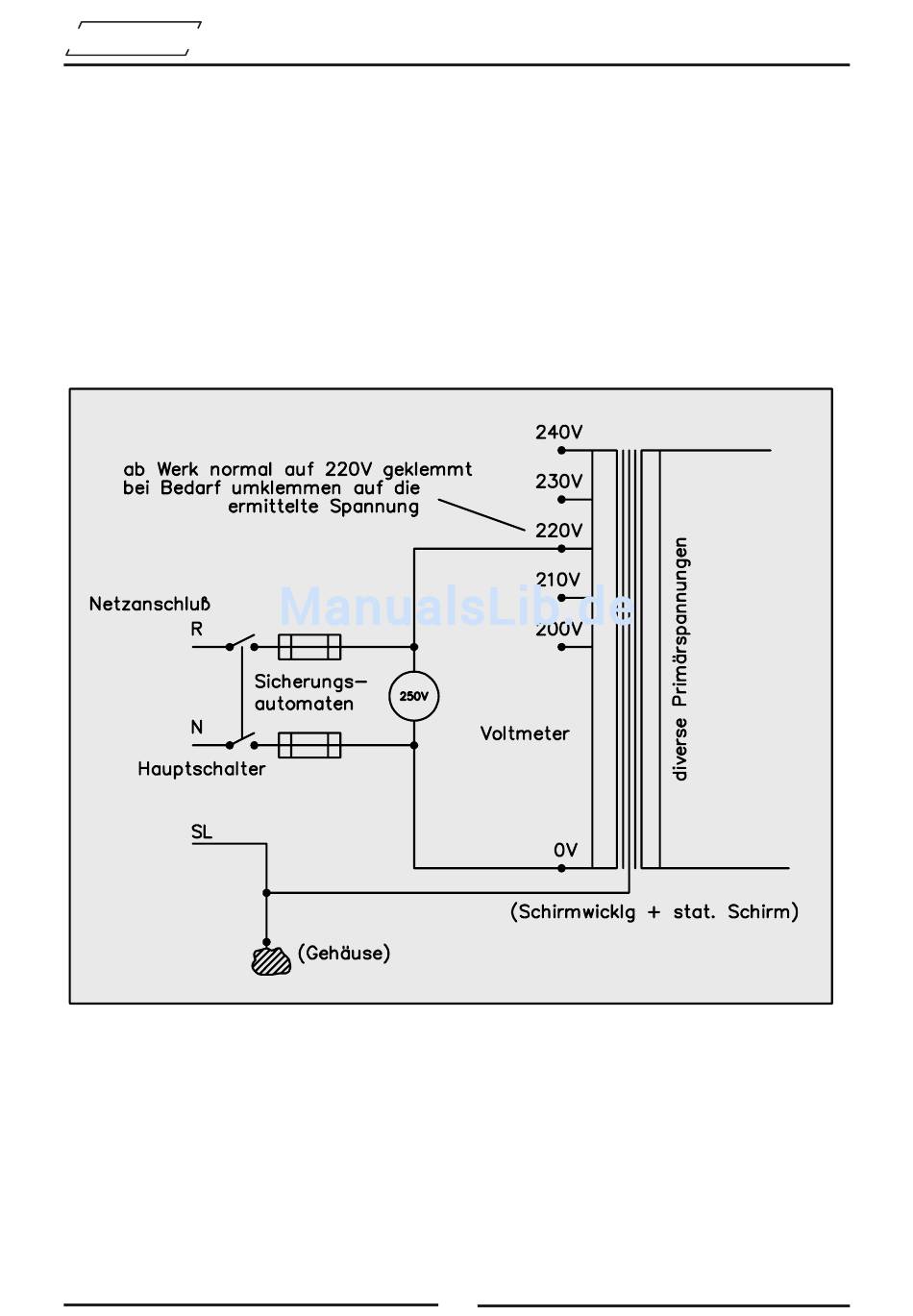

Abb. A1.5 Eingangschaltung des Netzgerätes
1.4.1 Zuleitung
Im optimalen Fall wird das Studio durch eine separate Drehstromzuleitung versorgt. Diese Zuleitung sollte vom
niederohmigsten, erreichbaren Punkt der Hausanlage aus getrennt geführt werden und einen ausreichenden
Querschnitt (z. B. 4 x 10 mm
) haben. Sie endet in einer Unterverteilung im Studio selbst. Durch den Anschluß
2
am Hausanschluß und die separate Zuleitung wird verhindert, daß ebenfalls auf der Zuleitung angeschlossene
Verbraucher Störungen ins Netz einbringen. Dadurch, daß die Anzapfungen am niederohmigsten Punkt des
Hauses erfolgt, sind Störungen, die von anderen Verbrauchern im Haus kommen durch den niedrigen
Innenwiderstand des Netzes an diesem Punkt auf dem niedrigsten in der Anlage möglichen Wert.
Durch die getrennte Zuleitung und eigene Unterverteilung ist es zusätzlich möglich, die durch den Schutzleiter
verursachten Probleme in den Griff zu bekommen. Üblicherweise werden die Steigleitungen zu den einzelnen
Unterverteilungen nur 4-adrig ( 3 Phasen und Nulleiter) ausgeführt. Am Hausanschluß ist immer ein Potenti-
8
