alausgleich zu Wasserleitung, Heizung oder auch ei-
nem Erder vorhanden. An diesem Punkt existiert in
aller Regel ein sehr niedriger Erdungswiderstand. Durch
die nicht getrennte Kabelführung von Nulleiter und SL
entstehen jedoch die Probleme mit größer werdender
Entfernung zu diesem Hauptanschluß. Da in fast allen
praktischen Situationen das Drehstromnetz nicht sym-
metrisch belastet wird, fließt immer ein meist beträcht-
licher Ausgleichsstrom über den Nulleiter zum Haupt-
anschluß. Dieser Strom erzeugt einen Spannungsab-
fall am Leitungswiderstand der Zuleitung, der beträcht-
lich groß werden kann. Ist z. B. eine Unterverteilung mit
6 mm
am Hausanschluß installiert und beträgt die
2
Kabellänge 30 m, so beträgt der Innenwiderstand dieser
Leitung einschließlich der Übergangwiderstände an den
Klemmen ca. 0.1 Ohm. Schließt man nur an eine Phase
einen Heizlüfter mit 2 kVA und ein Kochendwasserge-
rät mit ebenfalls 2 kVA an, so fließt bei einer Netzspan-
Fall ausreichend niederohmig ist um bei einer Störung
die Sicherung auszulösen. Somit ergibt sich in der
Studioanlage der Schutzleiter als Studio- oder Be-
triebserde. Dieses Verfahren hat sich in der Praxis
sehr bewährt, da das Auftreten von Brummschleifen
praktisch ausgeschlossen ist und keine Bedenken
hinsichtlich der Sicherheit und der VDE-Vorschriften
bestehen. Bei Bedarf kann man die eigentliche Zulei-
tung noch mit einem Fehlerstrom-Schutzschalter (FI)
absichern. Sinnvollerweise teilt man die Verbraucher in
Selbstverständlich darf eine derartige Anlage nur einem Elektroin-
stallationsbetrieb ausgeführt werden. Auf keinen Fall dürfen Sie
selbst Änderungen an der elektrischen Anlage vornehmen.
nung von 230 V ein Strom von insgesamt ca. 18 A.
Dieser Strom erzeugt am Nulleiter einen Spannungsab-
fall von 1.8 V zwischen Hausanschluß und Untervertei-
lung. Diese Potentialdifferenz, die natürlich eine 50 Hz
Wechselspannung ist, genügt bereits, um eine Stu-
dioinstallation beträchtlich zu stören, wenn nur eine
einzige Verbindung innerhalb der Studioanlage an ein
anderes Erdpotential vorhanden ist.

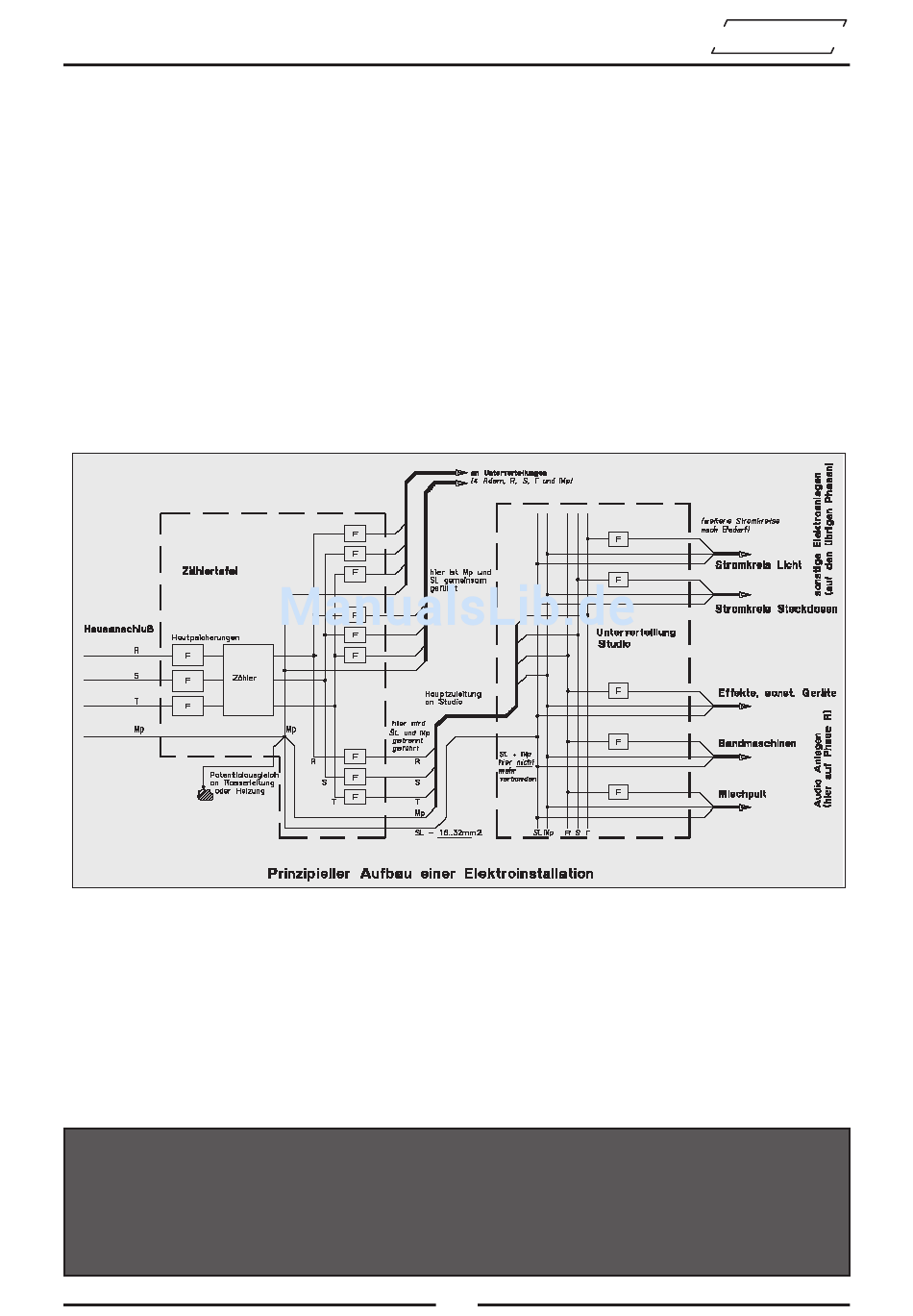

Im optimalen Fall kann man mit einem zusätzlichen
Erdkabel, daß zur eigentlichen Zuleitung parallel ver-
legt wird und einen sehr großen Querschnitt ( 16 mm
oder mehr) hat, dafür sorgen, daß innerhalb der ge-
samten Installation der Schutzleiter keinen Strom mehr
führt und damit auch keine Potentialdifferenz auftre-
ten kann. Der getrennt geführte SL wird in der Unter-
verteilung nicht mehr mit dem Nulleiter verbunden.
Die Sicherheit bleibt gewährleistet, da der SL in jedem
verschiedene getrennt abgesicherte Stromkreise auf.
Falls dies sinnvoll erscheint, kann man die Audioanla-
gen über einen Hauptschalter führen, sodas das ge-
samte Studio mit einem Schalter ein und ausgeschaltet
werden kann. Wichtig ist hierbei die strikte Trennung
der Stromkreise, die Bestandteil der Audioanlage sind,
und der Lichtkreise und sonstigen Verbraucher.
