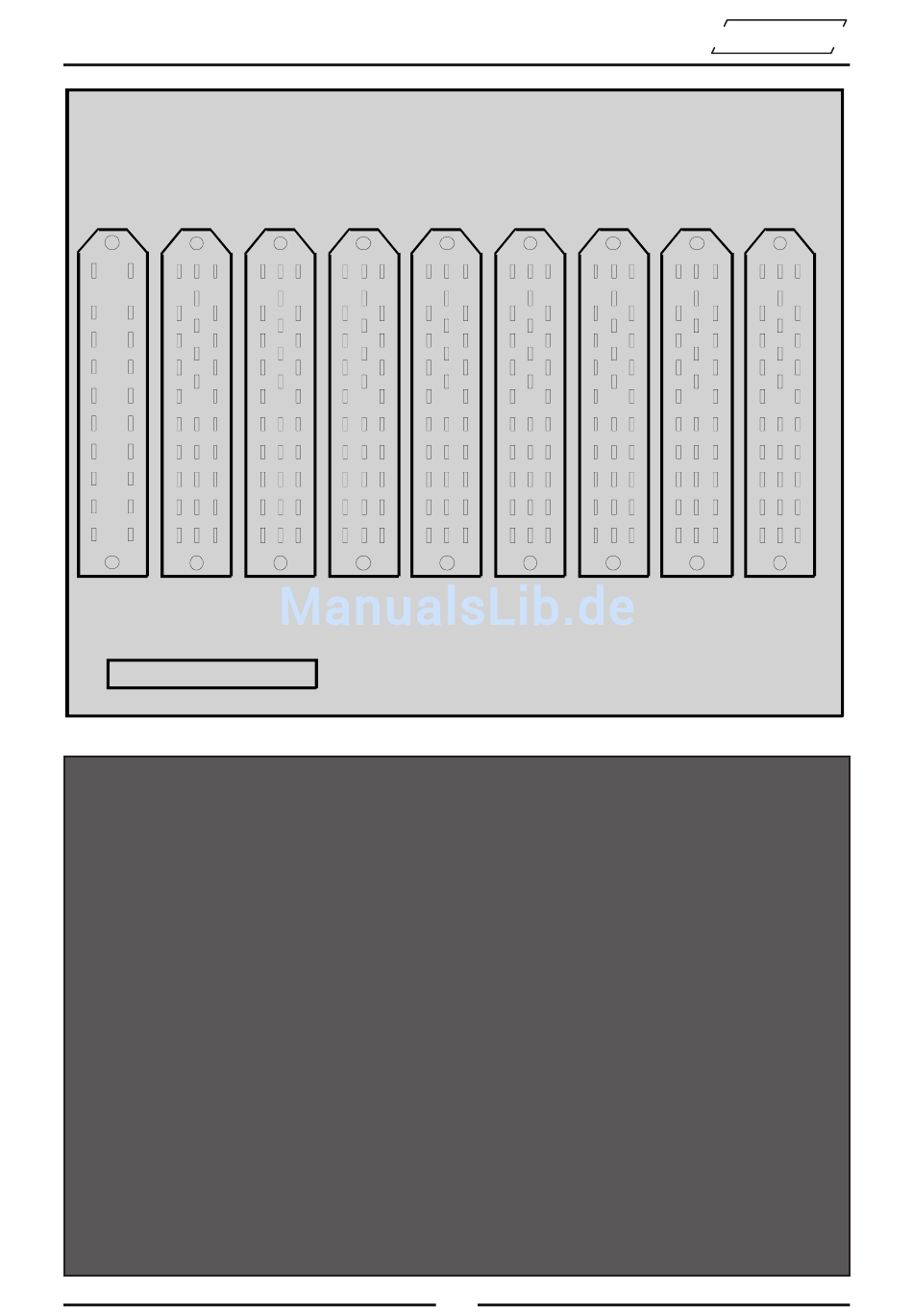

NOT
TIE151-
TIE141-
USED
160
Zur Ausführung des Effektgeräteanschlusses halten Sie sich
bitte an folgendes Prinzip:
1.
Verkabeln Sie alle Effekte grundsätzlich symmetrisch
2.
Die Abschirmung wird am Mischpult immer aufgelegt am Effektgerät
immer weggelassen.
3.
Ist das Effektgerät symmetrisch, so schließen Sie beide Adern
entsprechend an.
4.
Ist das Effektgerät unsymmetrisch, legen Sie die a-Ader (+/heiß) auf
den Ein- oder Ausgang und verbinden Sie die b-Ader (-/kalt) mit der
Erde des Effektgerätes
Mit diesem Anschlußprinzip reduzieren Sie daß Risiko einer Brummschleife auf ein Mini-
mum. Der erdsymmetrische Eingang des Pultes erhält so die Ausgangsspannung des
Effekgerätes zwischen der Tonader und der Erde des Gerätes. Eine Brummstörung ist so
nicht Bestandteil des Audio-Signals. Ebenso funktioniert der Anschluß des Eingangs der
Geräte
TIE131-
TIE121-
150
140
130
CUSTOM
CUSTOM
29
adt-audio
CUSTOM CUSTOM
