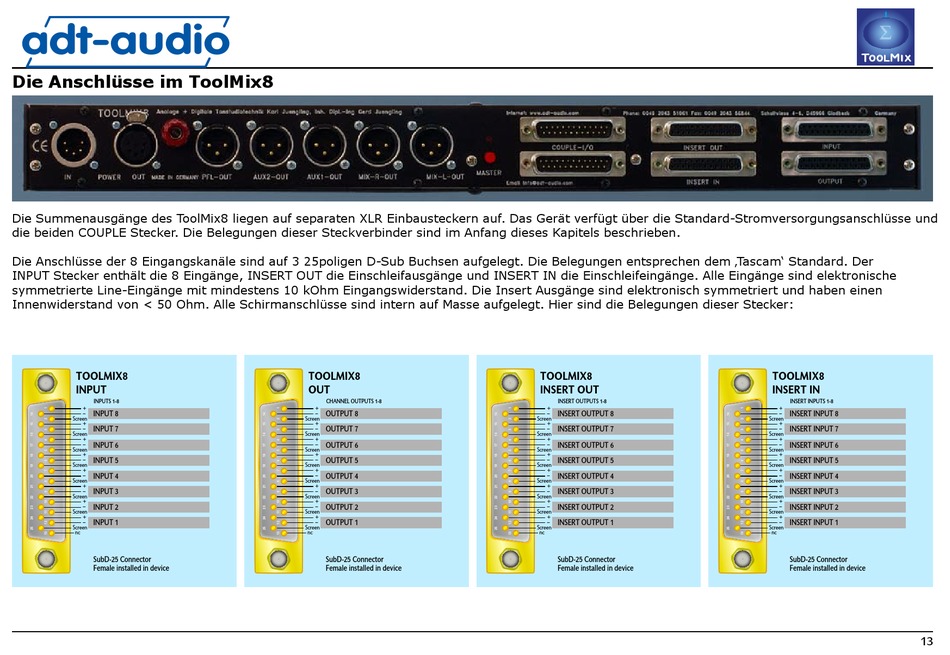

Die Anschlüsse im ToolMix8
Die Summenausgänge des ToolMix8 liegen auf separaten XLR Einbausteckern auf. Das Gerät verfügt über die Standard-Stromversorgungsanschlüsse und
die beiden COUPLE Stecker. Die Belegungen dieser Steckverbinder sind im Anfang dieses Kapitels beschrieben.
Die Anschlüsse der 8 Eingangskanäle sind auf 3 25poligen D-Sub Buchsen aufgelegt. Die Belegungen entsprechen dem ‚Tascam' Standard. Der
INPUT Stecker enthält die 8 Eingänge, INSERT OUT die Einschleifausgänge und INSERT IN die Einschleifeingänge. Alle Eingänge sind elektronische
symmetrierte Line-Eingänge mit mindestens 10 kOhm Eingangswiderstand. Die Insert Ausgänge sind elektronisch symmetriert und haben einen
Innenwiderstand von < 50 Ohm. Alle Schirmanschlüsse sind intern auf Masse aufgelegt. Hier sind die Belegungen dieser Stecker:
TOOLMIX8
INPUT
INPUTS 1-8
+
INPUT 8
-
Screen
+
-
INPUT 7
Screen
+
INPUT 6
-
Screen
+
-
INPUT 5
Screen
+
-
INPUT 4
Screen
+
INPUT 3
-
Screen
+
-
INPUT 2
Screen
+
INPUT 1
-
Screen
nc
SubD-25 Connector
Female installed in device
TOOLMIX8
OUT
CHANNEL OUTPUTS 1-8
+
OUTPUT 8
-
Screen
+
-
OUTPUT 7
Screen
+
OUTPUT 6
-
Screen
+
-
OUTPUT 5
Screen
+
-
OUTPUT 4
Screen
+
OUTPUT 3
-
Screen
+
-
OUTPUT 2
Screen
+
OUTPUT 1
-
Screen
nc
SubD-25 Connector
Female installed in device
TOOLMIX8
INSERT OUT
INSERT OUTPUTS 1-8
+
INSERT OUTPUT 8
-
Screen
+
-
INSERT OUTPUT 7
Screen
+
INSERT OUTPUT 6
-
Screen
+
-
INSERT OUTPUT 5
Screen
+
-
INSERT OUTPUT 4
Screen
+
INSERT OUTPUT 3
-
Screen
+
-
INSERT OUTPUT 2
Screen
+
INSERT OUTPUT 1
-
Screen
nc
SubD-25 Connector
Female installed in device
TOOLMIX8
INSERT IN
INSERT INPUTS 1-8
+
INSERT INPUT 8
-
Screen
+
-
INSERT INPUT 7
Screen
+
INSERT INPUT 6
-
Screen
+
-
INSERT INPUT 5
Screen
+
-
INSERT INPUT 4
Screen
+
INSERT INPUT 3
-
Screen
+
-
INSERT INPUT 2
Screen
+
INSERT INPUT 1
-
Screen
nc
SubD-25 Connector
Female installed in device
13
