adt-audio

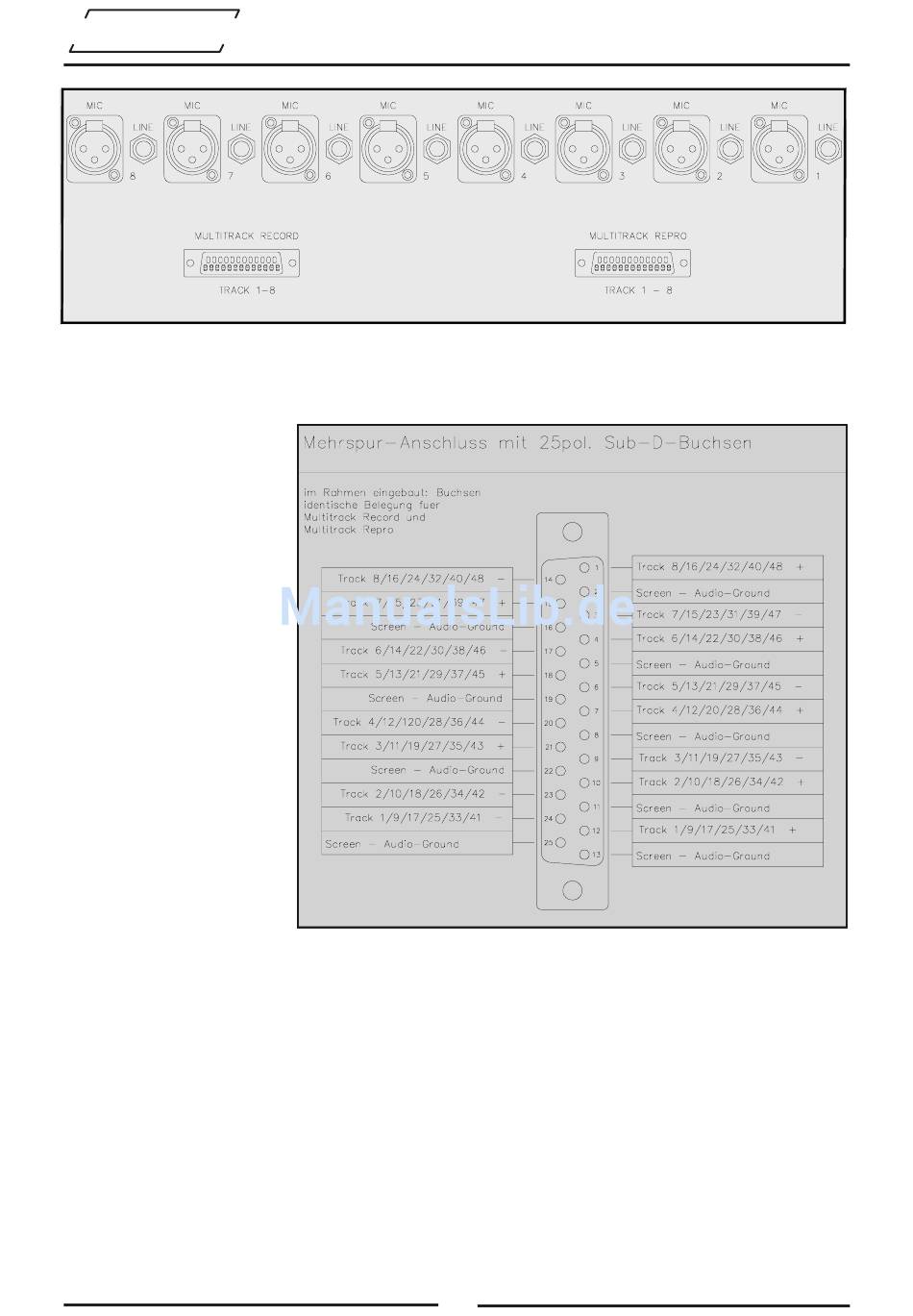

Anschlußfeld im Eingangskanalbereich für jeweils 8 Kanäle. Das Feld liegt hinter den jeweiligen Kanälen auf
der Rückwand. Die obere Abbildung zeigt die Ausführung mit Klinkenbuchse für Line und 25pol. SubD-
Buchse für die Mehrspur
3.3.3.1.2. Mehrspuran-
schluß 25pol. Sub-D-
Buchse
In der alternativen Ausführung
des Kanalanschlußfeldes lie-
gen die Ein- und Ausgänge
der Mehrspurmaschine auf
25poligen Sub-D-Buchsen auf.
Diese Buchsen sind an den
gleichen Positionen wie die
30pol. Buchsen eingebaut (sie-
he Abbildung). Jeweils eine
Buchse enthält die Eingänge
oder Ausgänge für 8 Spuren.
In der nebenstehenden An-
schlußbelegung sind die Spu-
ren von 1 bis 48 aufgelistet.
Stecker Repro 1 und Record 1
enthalten die Spuren 1 bis 8,
Repro 2 und Record 2 die Spu-
ren 9 bis 16 usw. Die Belegung
entspricht dem Standart für 8-
Spur Digital-Recorder.
3.4 Das Anschlußfeld im Summenblock
In diesem Anschlußfeld befinden sich insgesamt 8 30polige Leisten, die zusammen mit dem Stromver-
sorgungsstecker AUDIO-PWR auf einer Montageplatte zusammengefaßt sind. Für die unterschiedlichen
Summenblockausführungen sind diese Leisten in wenigen Details unterschiedlich belegt. Die Ausfüh-
rung für den E2-Master-Block, den S-Master-Block und den AT-Master-Block ist gleich. Unterschiede
existieren hier lediglich in einigen im E2- und S-Block nicht vorhandenen Anschlüssen. Relevante
Unterschiede dagegen bestehen zum E(1)-Summenblock . Die Belegung des E(1)-Summenblocks ist im
Kapitel Revisionsgeschichte aufgeführt. Bei einem für Dolby-Surround bzw. 4-Kanal oder 6-Kanal-
Technik ausgerüsteten AT-Summenblock existieren ebenfalls Unterschiede. Für diese Ausführungen
stehen separate Installationshandbücher zur Verfügung. Wir beschreiben zunächst die Standard-
Belegungen für E2- S- und AT-Summenblock, wobei wir jeweils auf Besonderheiten eingehen.
Mehrere Anschlußstecker enthalten Verbindungen, die auch auf dem Steckfeld aufliegen. Eine Ansicht
des Steckfeldes gibt eine Übersicht über die Lage der entsprechenden Steckerpunkte auf dem Steckfeld.
24
