adt-audio 5MT-MR Installationshandbuch Seite 27

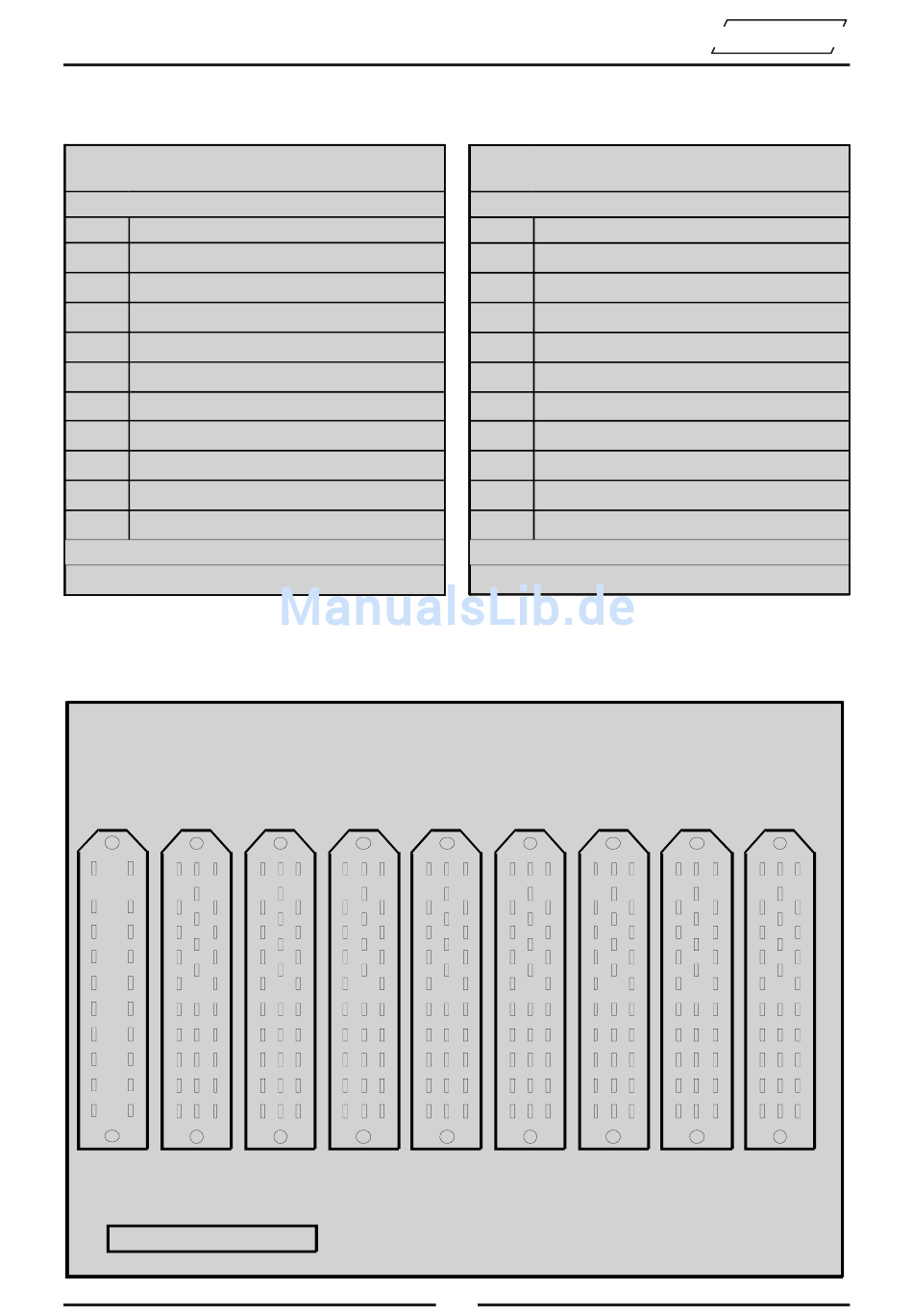

Die Anschlüsse für den Surround-Encoder und Decoder sind auf 2 30pol. Steckverbindern untergebracht,
deren Belegung unten aufgeführt ist.
Anschlußbelegung Steckverbindung
ENCODER-DECODER-IN
obere Kodierung
Reihe Belegung
10 Encoder In S
9 Encoder In C
8 Encoder In R
7 Encoder In L
6 Decoder In RT
5 Decoder In LT
4 -
3 -
2 -
1 -
untere Kodierung (im Rahmen eingebaut) BUCHSE
Spalte a: Tonader a / + Spalte b: Tonader b / - Spalte c: Audio Ground
EXT
ENC/
PWR DEC-O
(im Rahmen eingebaut) STIFT
ENC/
TIE51-60
TIE41-50
DEC-I
Anschlußbelegung Steckverbindung
ENCODER-DECODER-OUT
obere Kodierung
Reihe Belegung
10 -
9 -
8 Encoder Out RT
7 Encoder Out LT
6 Decoder Out S
5 Decoder Out C
4 Decoder Out R
3 Decoder Out L
2 -
1 -
untere Kodierung
Spalte a: Tonader a / + Spalte b: Tonader b / - Spalte c: Audio Ground
TIE 31-40
TIE21-30
(RET 6-10)
(RET1-5)
27
adt-audio
(im Rahmen eingebaut) STIFT
(im Rahmen eingebaut) BUCHSE
TIE11-20 TIE1-10
(AUX6-9/ (AUX1-5)
CUE)
