FUNKTIONSWEISE
3
DREHGELENK
DREHGELENK

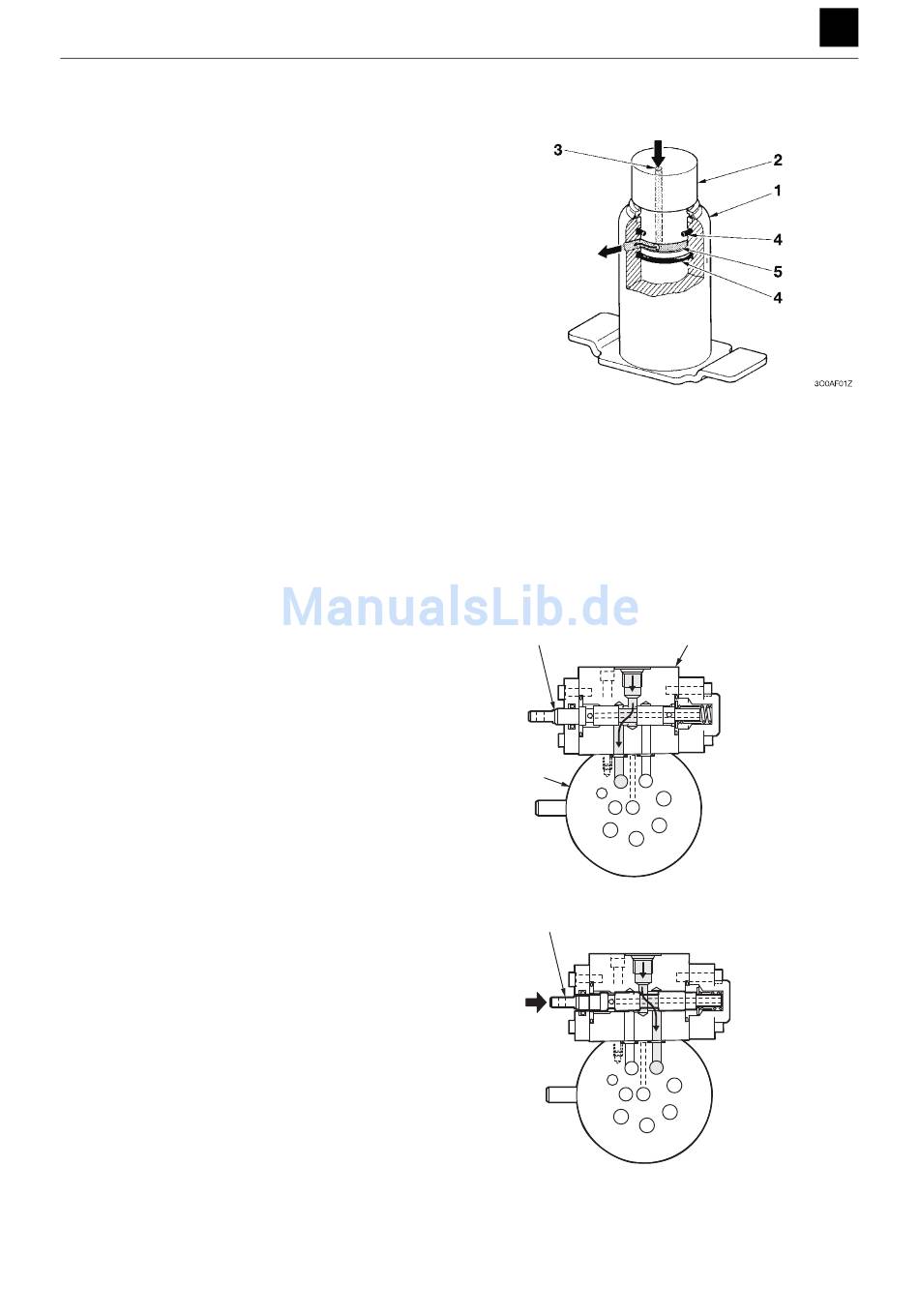

Das Drehgelenk liegt im Schwenkmittelpunkt der Ma-
schine und hat die Aufgabe, die Verbindung zum Öl-
kreislauf ungeachtet des Schwenkwinkels und des Auf-
baurahmens sicherzustellen.
An einer Nabe (1) und Welle (2), die gegeneinander ver-
drehbar sind, steht eine Anzahl von Öffnungen (3) bereit,
die der Anzahl der Flüssigkeitskreise entspricht. In die in-
nere Peripherie der Nabe (1) und die äußere Peripherie
der Welle (2) sind Nuten eingearbeitet, die als Ölkanäle
dienen. Die Peripherienuten sind oben und unten mit ei-
ner Dichtung (4) abgedichtet. Das von der Öffnung (3)
durch den Öldruckkanal (5) zwischen der Nabe (1) und
der Welle (2) fließende Öl kann ohne durch die Drehbe-
wegung verursachte Unterbrechungen weiterfließen, so
dass die kontinuierliche Verbindung des unterhalb der
Schwenkbaugruppen liegenden Kreislaufs gewährleistet
ist.

Auswahlventil

Das Drehgelenk ist mit einem Auswahlventil ausgestat-
tet, mit dem zwischen verschiedenen Kreisläufen ge-
wechselt werden kann. Das Auswahlventil schaltet zwi-
schen dem Schildzylinder und dem Spannzylinder um.
Wenn der Steuerschieber (2) des Auswahlventils (1) auf
2
1
links gestellt ist, dann ist die Öffnung P des Auswahlven-
P
tils (1) mit der Öffnung E des Drehgelenks (3) verbunden.
Damit fließt das Öl vom Steuerventil in den Planierschild-
zylinder.
3
G
E
C4D703
Wenn der Steuerschieber (2) des Auswahlventils (1)
2
nach rechts gestellt wird, dann ist die Öffnung P des
P
Auswahlventils (1) mit der Öffnung G des Drehgelenks
(3) verbunden. Damit fließt das Öl vom Steuerventil in
den Spannzylinder.
G
E
C4D704
1
DREHGELENK
3O0AX00
