Vorgehensweise bei der Leistungsbeurteilung
Hydrauliköldruck (Ausleger, Löffelstiel, Planier-
schild)
Messmethode
• Motor:
• Hydrauliköl-Temperatur: 50 bis 60 °C

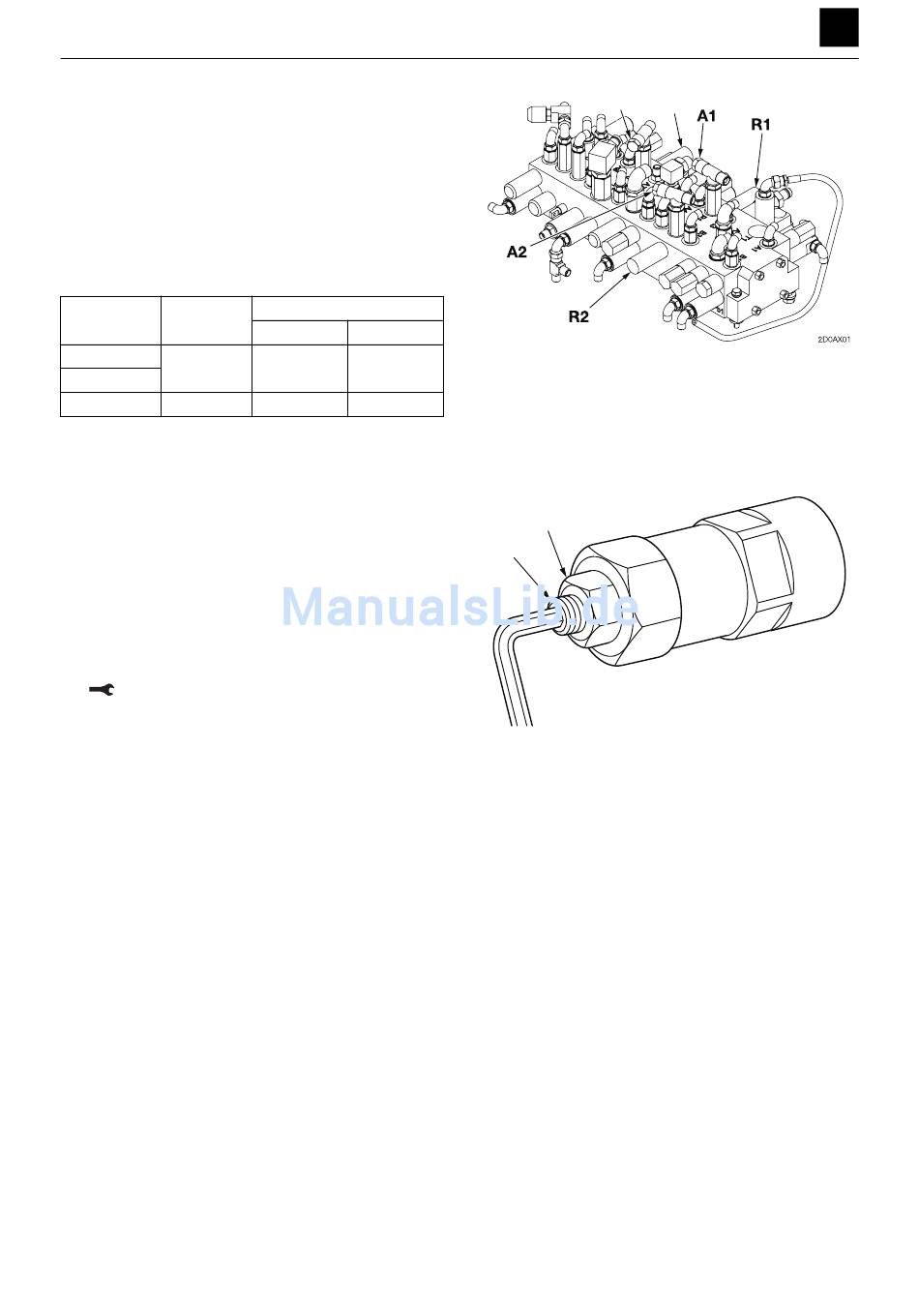

• Ein Manometer am Prüfanschluss anschließen. Den zu
prüfenden Hydraulikkreislauf in Betrieb setzen und
den Überdruck messen.
Hydraulik- Entlas-
kreis tungsventil
Ausleger
R1, R2
Löffelstiel
Planierschild R3
Einstellverfahren
1. Die Gegenmutter (2) lösen und dann den Druck
durch Drehen der Einstellschraube (1) einstellen.
• Drehen der Einstellschraube im Uhrzeigersinn er-
höht den Druck.
• Drehen der Einstellschraube gegen den Uhrzei-
gersinn senkt den Druck.
2. Nach der Einstellung die Gegenmutter (2) festziehen
und dabei die Einstellmutter (1) fixieren, so dass sie
sich nicht drehen kann.
Gegenmutter: 30 ± 2 N·m
3. Das Entspannungsventil erneut betätigen, um si-
cherzustellen, dass der eingestellte Druck sich stabi-
lisiert hat.
LEISTUNGSBEURTEILUNG
Max. Drehzahl
Prüfanschluss
Öffnung Weite
A1, A2 G1/4
A3 G1/4
LEISTUNGSBEURTEILUNG
A3
2
1
4
2
WARTUNGSDATEN
R3
2DAG05Z
2D0AY001
2D0AY002
