Abbauen der Tieflöffelausrüstung
WARNUNG
• Vor dem Abtrennen des Hydraulikschlauchs muss un-
bedingt ein etwaiger Restdruck aus der Leitung abge-
lassen werden.
• Beim Ausrichten der Stiftlochposition dürfen keine Fin-
ger in das Stiftloch gesteckt werden.
Wichtig:

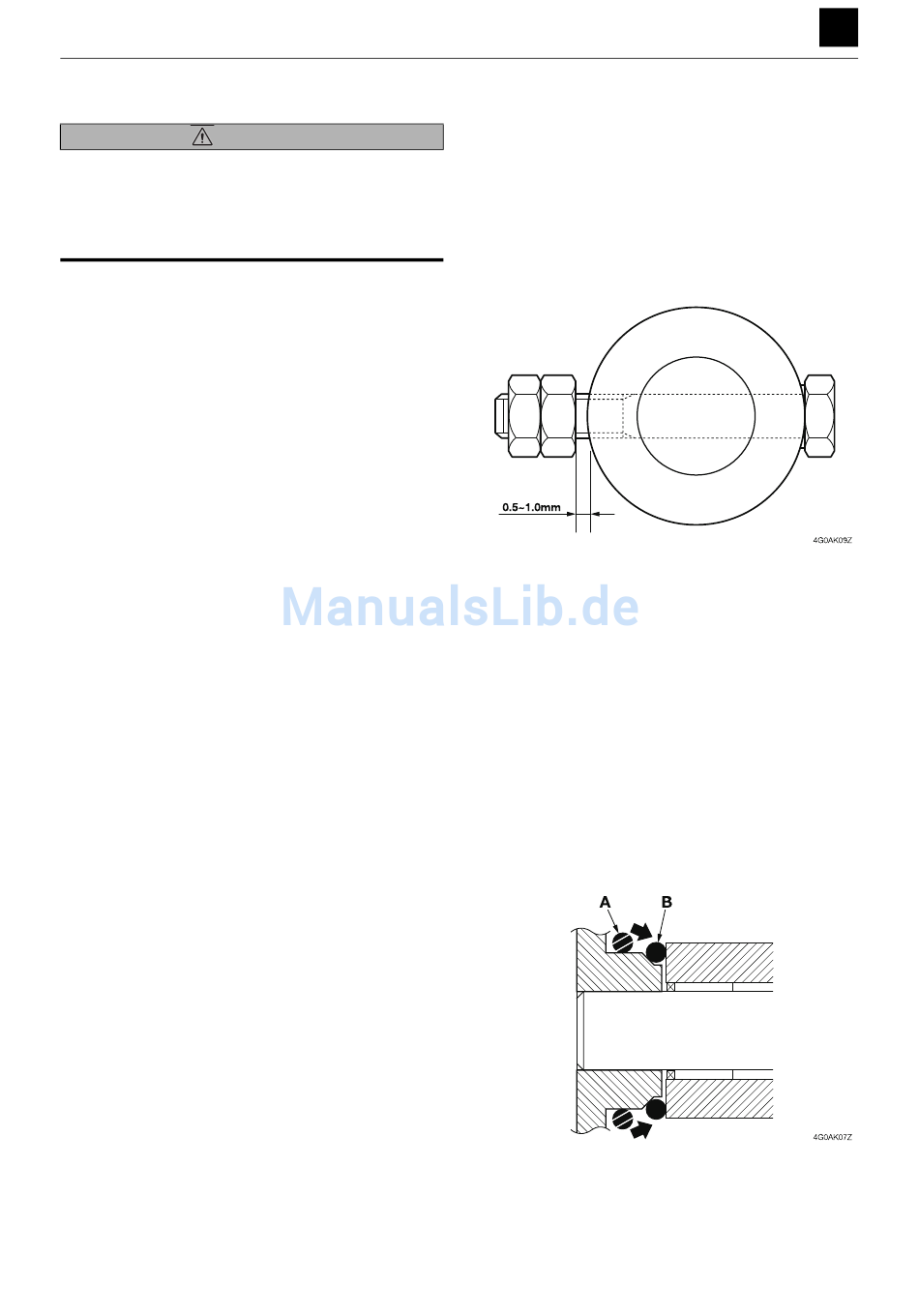

• Beim Festziehen der Sicherungsschraube mit einer
Kontermutter sollte zwischen Mutter und Sicherungs-
kragen ein Abstand von 0,5 bis 1,0 mm verbleiben.
• Den Abstand für den Stiftanschluss mit einer Distanz-
scheibe auf 0,2 mm bis 0,5 mm einstellen.
• Der Zylinder muss vor dem erstmaligen Start nach dem
Wiederzusammenbauen von Hydraulikkomponenten
wie Hydraulikzylindern oder -rohrleitungen unbedingt
entlüftet werden.
• Die Stifte mit von den Schmiernippeln zugeführtem EP-
2-Lithiumfett einfetten.
• Dichtmasse auf die Mittellöcher der Stifte auftragen.
Die in diesem gesamten Dokument den Teilebezeich-
nungen nachgestellten Zahlen in Klammern, (), werden
zur Bezugnahme auf dieselben Teile wie die im Kon-
struktionsschema und in den Teilelisten angegebenen
Nummern verwendet.
Abbauen der Schaufel
1. Die Rückseite der Schaufel nach unten richten und
die Schaufel vollständig zum Boden absenken.
2. Die Schrauben herausnehmen und die Stifte entfer-
nen.
3. Die Schaufel entfernen.
Anbauen der Schaufel
Zum Wiedereinbau Zerlegungsvorgang in umgekehrter
Reihenfolge durchführen.
• Vor Beginn des Einbaus der Schaufel muss der O-
Ring zeitweilig in die Position "A" am äußeren Umfang
der Schaufelbuchse und nach Abschluss des Einbau-
vorgangs in die vorgesehene Position "B" gebracht
werden.
