FUNKTIONSWEISE
3
SCHWENKMOTOR
SCHWENKMOTOR

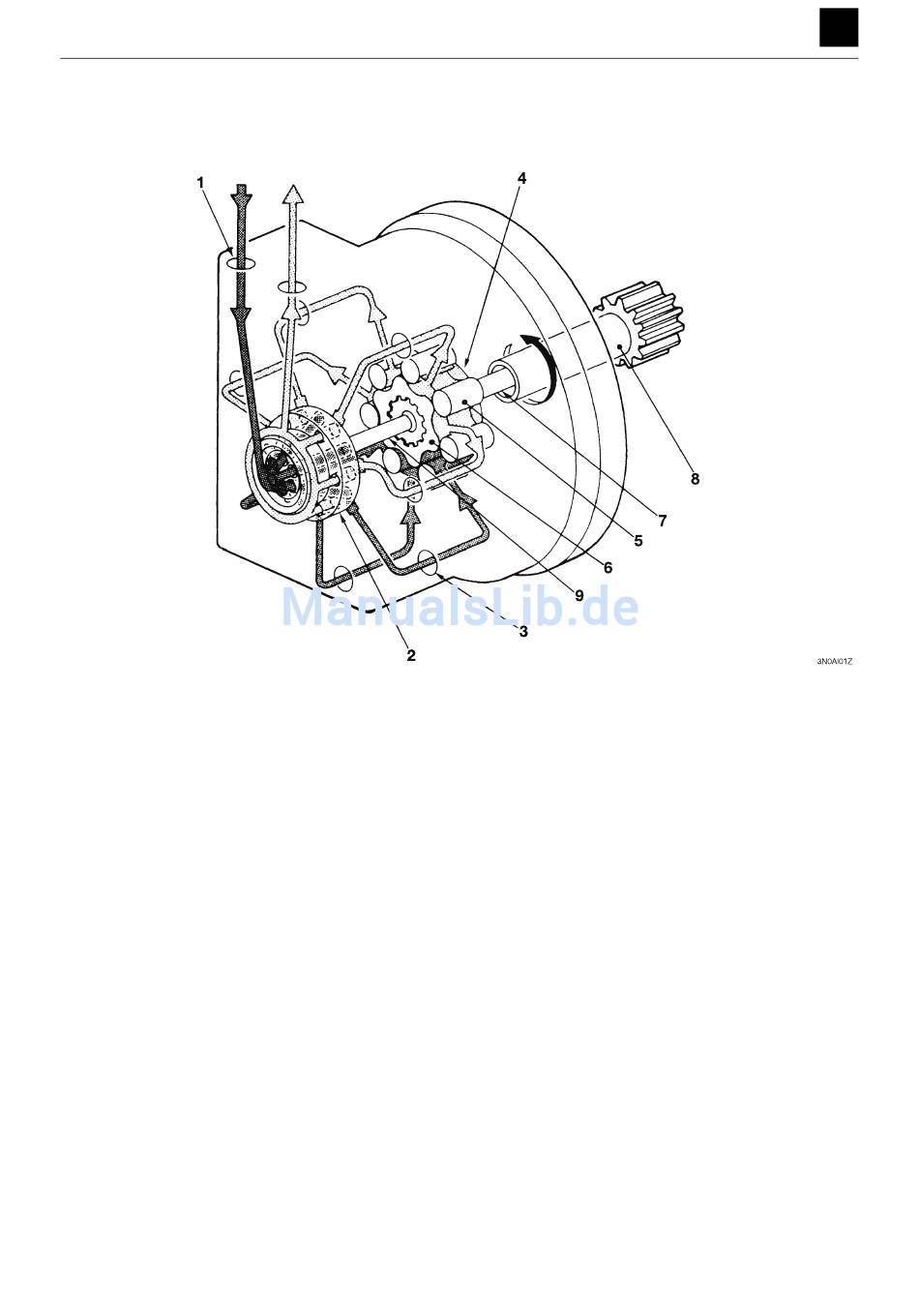

Hydraulikmotor 1
Das Hochdrucköl strömt von der Hauptöffnung (1) durch das Ventil (2) und die Ventilscheibe (3) in den Geroler (4).
Der Geroler (4) wird von einem Stator (5) gebildet, der im Gehäuse eingesetzt ist und im Inneren über sieben Rollen
verfügt, sowie einer Rolle (6). Der Innenrotor hat sechs äußere Zähne. Diese Zähne unterteilen den Geroler in sieben
innere Kammern. Der Rotor (6) umkreist das Innere des Stators (5).
Das Ventil (2) besteht aus zwölf Ölbohrungen, von denen sechs für den Zufluss des Hochdrucköls und die anderen
sechs für den Zufluss des Rücklauföls vorgesehen sind. Auch die Ventilscheibe (3) ist mit sieben Ölbohrungen ausge-
stattet, die mit den sieben Kammern im Geroler (4) verbunden sind. Der Kreislauf zum Geroler (4) wird geöffnet, wenn
die sieben Ölbohrungen in der Ventilscheibe (3) mit einigen der zwölf Ölbohrungen im Ventil verbunden sind.
Die Planetenbewegung des Rotors (6) im Geroler (4) wird wie so beschrieben durch den Hydraulikdruck ausgelöst.
Von der in diesem System vorhandenen Planetenbewegung wird nur die Drehbewegung des Rotors selbst von der
Antriebswelle (7) übernommen und auf die Welle (8) übertragen.
Die Drehbewegung des Rotors (6) wird über die Ventilantriebswelle (9) an das Ventil übertragen.
Auf diese Weise wechseln sich während der Drehung des Ventils (2) die Ölbohrungen im Ventil (2), die mit den Ölb-
bohrungen in der Ventilscheibe (3) verbunden sind, nacheinander ab. Dadurch kann das durch den Geroler (4) strö-
mende Hochdrucköl nacheinander in die verschiedenen Kammern fließen. Und deshalb dreht sich der Motor kontinu-
ierlich.
1
SCHWENKMOTOR 3N0AX00
