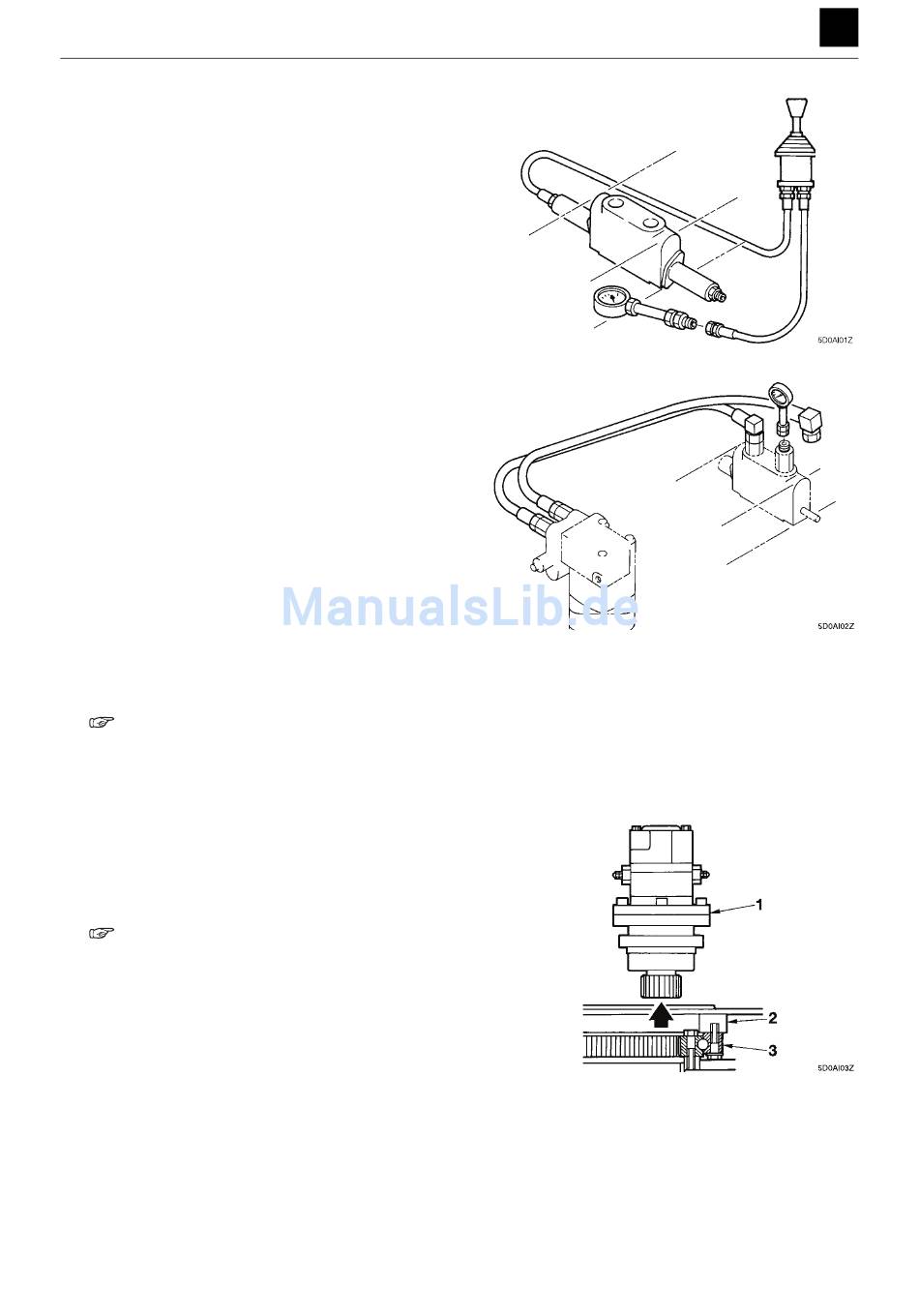

2. Schaltventil prüfen.
Den Schlauch, der das Schaltventil und das Steuer-
ventil (Schwenkblock) verbindet, am Steuerventil ab-
trennen. Ein Manometer an dem gerade abgetrenn-
ten Schlauch anbringen.
• Einen Stopfen in die Öffnung des Steuerventils
einsetzen.
• Den Hebel (Schwenken) betätigen und den Druck
messen.
• Das Schaltventil ist, abhängig vom Hebelwinkel,
in Ordnung, wenn der Druck zwischen 0 und 3,4
MPa liegt.
3. Betrieb des Steuerschiebers prüfen.
Den Schlauch, der das Steuerventil (Schwenkblock)
und den Schwenkmotor verbindet, am Steuerventil
abtrennen. Ein Manometer an der Auslassöffnung
des Steuerventils anbringen.
• Den Hebel (Schwenken) betätigen und den Druck
messen.
• Der Steuerschieber ist in Ordnung, wenn der un-
ten genannte Messwert erreicht wird.
Versorgungsdruck: 20,0 MPa
4. Schwenkdruck prüfen.
Den Druck am rechten und linken Schwenkentlas-
tungsventil messen.
• Der Schwenkdruck ist in Ordnung, wenn der
Messwert innerhalb des zulässigen Bereichs
liegt.
"2. Wartungsdaten, Leistungsbeurteilung"
Wenn der Druck eingestellt werden kann, ist die An-
passung des Schwenkentlastungsventils defekt.
Wenn der Druck nicht eingestellt werden kann, ist
das Schwenkentlastungsventil defekt.
5. Schwenkmotor prüfen.
Den Schwenkmotor (1) von der Drehscheibe (2) tren-
nen und versuchen, die Drehscheibe (2) zu drehen.
• Dreht sich nicht.....Schwenklager (3) defekt.
• Dreht sich..................Schwenkmotor (1) defekt.
"4. Zerlegung und Wiederzusammenbau, Fahr-
motor"
