Löffelstiel-Einfahrregeneration - Takeuchi Tb 216 Handbuch

FUNKTIONSWEISE
3
STEUERVENTIL
Löffelstiel-Einfahrregeneration
Die Geschwindigkeit, mit der der Löffelstielzylinder aus-
gefahren wird (Löffelstiel-Einfahrgeschwindigkeit) kann
erhöht werden, indem ein Teil des aus dem Löffelstielzy-
linder zurückkehrenden Öls erneut an die Zufuhrseite ge-
leitet wird, um damit den Zufluss zu erhöhen.

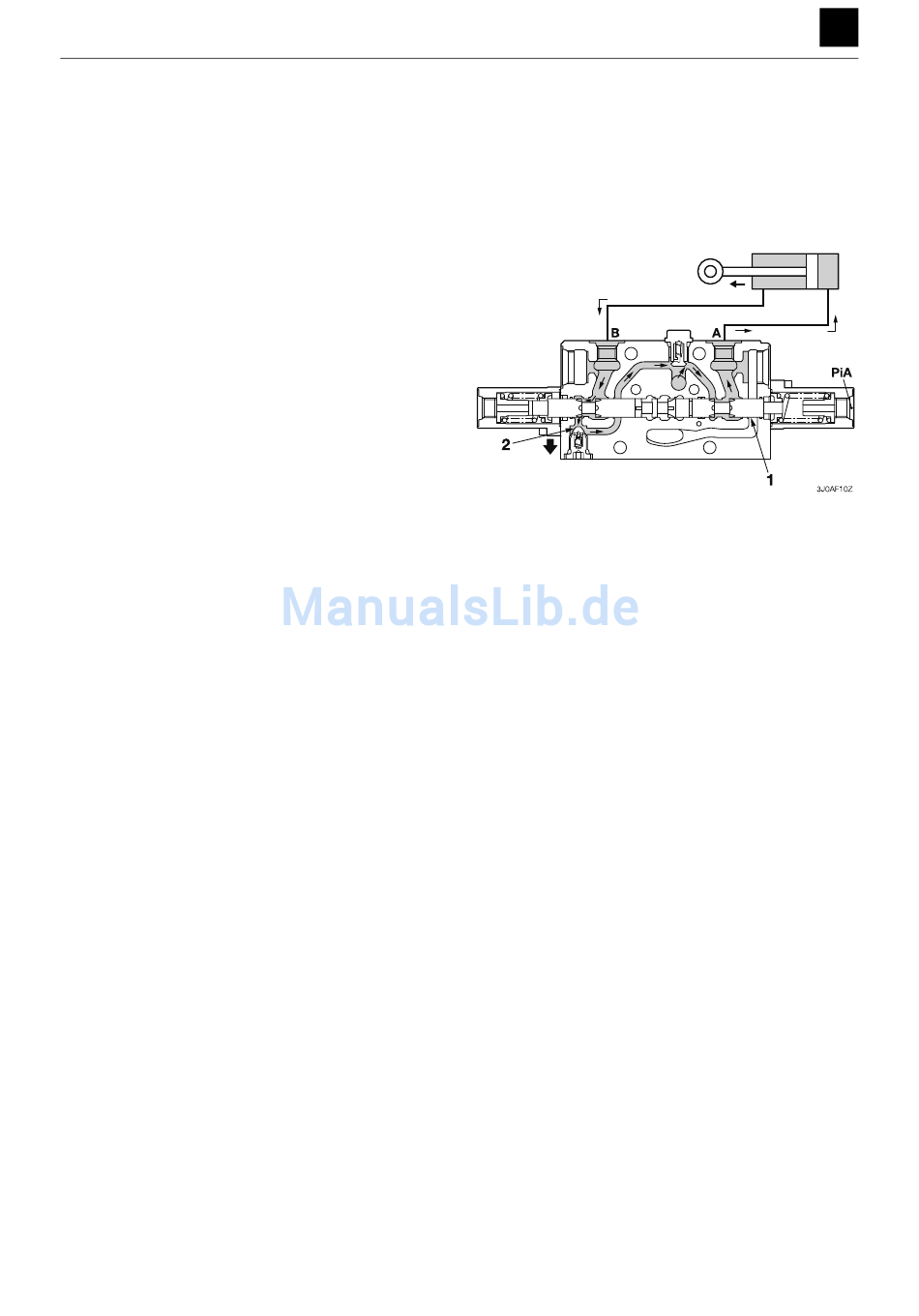

Beim Löffelstiel-Einfahrbetrieb wird der Vorsteuerdruck
zur Öffnung PiA geleitet, womit der Steuerschieber (1)
nach oben gedrückt wird. Dadurch wird Öl von der Pum-
pe durch die Öffnung A zur Kopfseite des Löffelstielzylin-
ders zugeführt.
Gleichzeitig fließt das Rücklauföl von der Kolbenseite
des Löffelstielzylinders von Öffnung B durch den Kopf
des Steuerschiebers und den Tankkanal, um in den Tank
zurückzufließen. Simultan dazu wird der Regenerations-
ventilkegel (2) nach unten gedrückt, wodurch eine Ver-
bindung mit dem Fluss der Pumpe ermöglicht wird. Die-
ser kombinierte Fluss wird dann erneut der Kopfseite des
Löffelstielzylinders über die Öffnung A zugeführt.
7
STEUERVENTIL 3J0AX00
