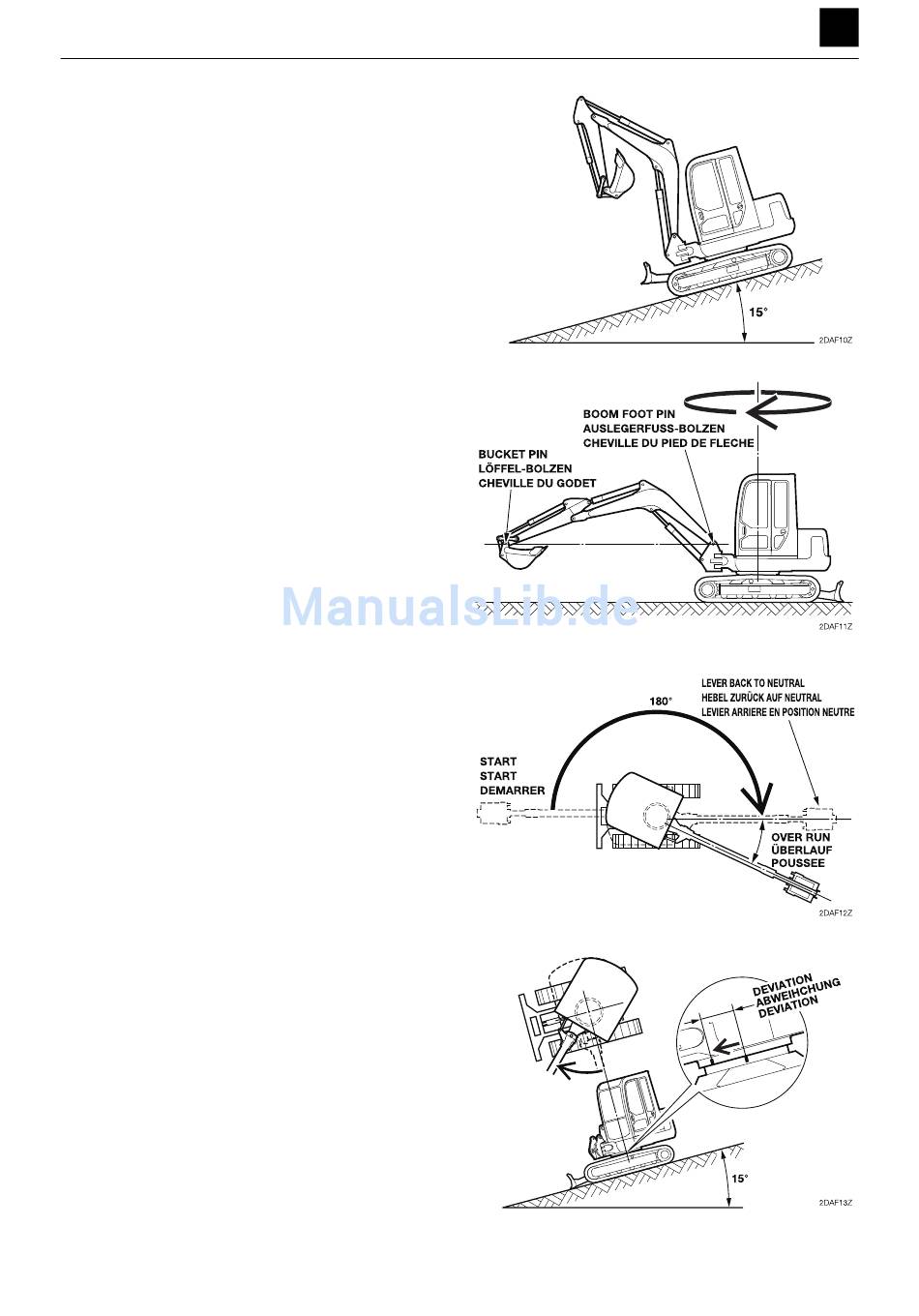

Verlagerung unter Eigenlast
• Motor:
• Hydrauliköl-Temperatur: 50 bis 60 °C
• Neigungswinkel:
• Messanordnung: Ausleger, Löffelstiel und Schaufel-
zylinder vollständig ausfahren. Den Planierschildzylin-
der vollständig einfahren.
• Den Bagger 5 Minuten geneigt parken und dann die
Verlagerung unter Eigenlast messen.
Schwenkzeit
• Motor:
• Hydrauliköl-Temperatur: 50 bis 60 °C
• Messanordnung: Bei einer Schaufel ohne Last die
Löffelstielzylinder ganz einfahren, den Schaufelzylin-
der voll ausfahren und Schaufelbolzen und Ausleger-
Sockelbolzen so ausrichten, dass sie sich auf gleicher
Höhe über dem Boden befinden.
• Den Oberwagen in Bewegung setzen, 1 Umdrehung
warten und dann die für die nächsten 2 Umdrehungen
benötigte Zeit messen.
Ausreißen am Schwenkende
• Motor:
• Hydrauliköl-Temperatur: 50 bis 60 °C
• Messanordnung:
Schwenkzeit.
• 180 Grad aus der Ausgangsstellung auf den Außen-
ring des Schwenklagers und auf den unteren Rahmen
übereinstimmende Markierungen anbringen. Bei un-
belasteter Tieflöffelausrüstung den Oberwagen um
180 Grad schwenken; zu diesem Zeitpunkt sollte sich
der Bedienhebel wieder in der Mittelstellung befinden.
Die Abweichung der Positionsmarkierungen von dem
Punkt, an dem die Tieflöffelausrüstung stoppt, mes-
sen.
Verlagerung unter Eigenlast
• Motor:
• Hydrauliköl-Temperatur: 50 bis 60 °C
• Neigungswinkel:
• Messanordnung:
Schwenkzeit.
• Den Oberwagen quer zum Hang schwenken. Als
Nächstes jeweils einen Punkt am Außenring des
Schwenklagers und am unteren Rahmen markieren.
Die Abweichung der markierten Punkte nach 5 Minu-
ten messen.
LEISTUNGSBEURTEILUNG
Gestoppt
15°
Max. Drehzahl
Max. Drehzahl
Wie bei der Messung der
Gestoppt
15°
Wie bei der Messung der
LEISTUNGSBEURTEILUNG
7
2
WARTUNGSDATEN
