FUNKTION
3
ZAHNRADPUMPE
ZAHNRADPUMPE

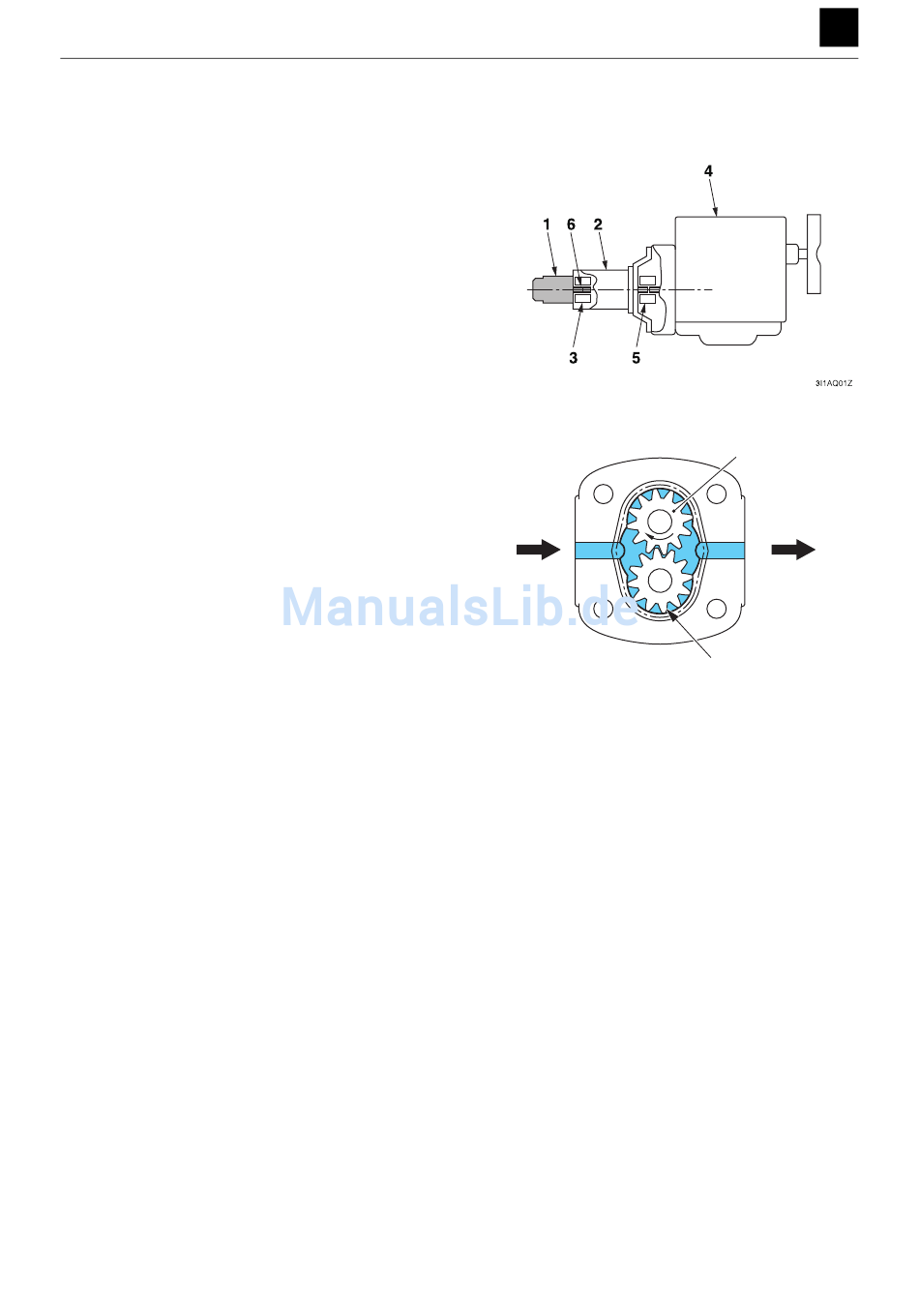

Die Zahnradpumpe (1) ist eine Pumpe mit konstantem
Fördervolumen mit Doppelzahnradpumpen (P3, P4), die
ein konstantes Volumen von Fördermedium mit konstan-
ter Geschwindigkeit fördert.
Die Pumpe P3 wird für die 2. und 3. Zusatzleitungen, das
Schild und den Schwenkmotor verwendet, und die Pum-
pe P4 wird zum Fördern des Vorsteuerdrucköls verwen-
det.
Die Zahnradpumpe (1) ist über die Hydraulikpumpe (Kol-
ben) (2) und die Kupplung (3) verbunden und die Hy-
draulikpumpe (2) ist über den Motor (4) und die Kupp-
lung (5) verbunden, wobei das Antriebsrad (6) der
Zahnradpumpe (1) durch Motordrehung gedreht wird.
Die Zahnradpumpe befindet sich in einem der Getriebe-
gehäuse und ist mit dem Antriebsrad (6) und dem Ab-
6
triebsrad (7) gekoppelt. Durch die Drehung der Antriebs-
rads (6) füllt sich der Raum zwischen Gehäuse und
Zahnrädern mit Öl, das von der Ansaug- zur Förderseite
hin fließt.
7
3I1AQ02Z
1
ZAHNRADPUMPE 3I1AV00
