FUNKTIONSWEISE
3
STEUERVENTIL
Der Druck in Kammer C fällt unter dem in Kammer B, wo-
durch der Druck unausgeglichen wird. In der Folge öff-
net sich der Hauptventilkegel (6), um das Hydrauliköl in
den Tankkanal T fließen zu lassen.

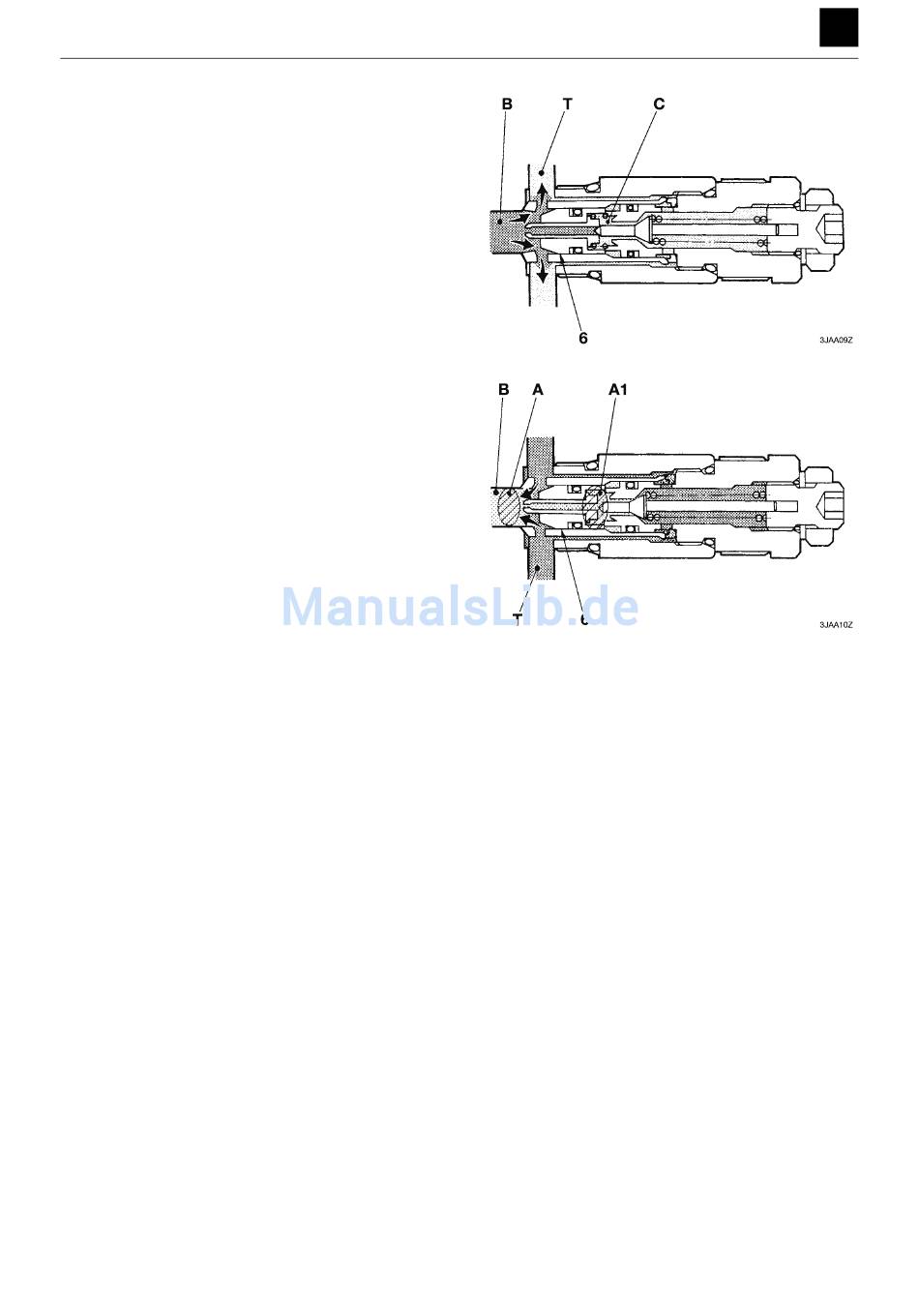

Ventil während eines Ansaugbetriebs:
Falls der Zylinder so schnell arbeitet, dass nicht schnell
genug Öl zugeführt werden kann und dadurch in Kam-
mer B nahezu Unterdruck entsteht, dann wird Öl vom
Tank zugeführt, um Kavitation zu verhindern.
Wenn der Druck in Kammer B niedriger ist als der in
Tankkanal T, bewirkt die Querschnittsdifferenz zwischen
A und A1 ein Öffnen des Hauptventilkegels (6). Das wie-
derum bewirkt, dass sich der leere Bereich von Kammer
B mit Öl aus dem Tankkanal T füllt.
