Zerlegung
WARNUNG
Bei der Zerlegung kann die Feder herausschnellen. Auf
das Konstruktionsschema Bezug nehmen und Vorsichts-
maßnahmen ergreifen.

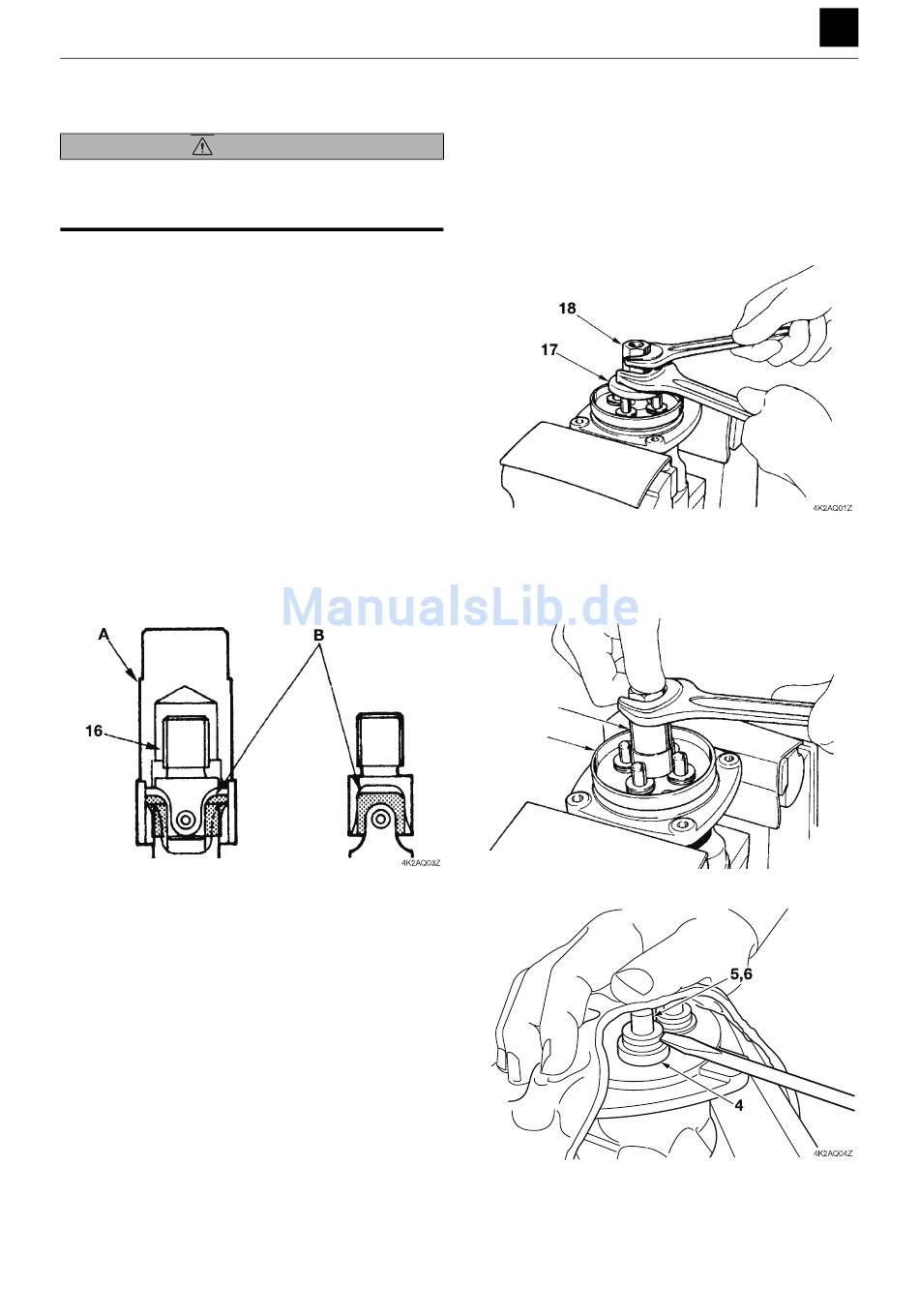

1. Die Einstellmutter (18) abschrauben und die Nocke
(17) vom Gelenkstück abnehmen.
• Zum Einklemmen des Ventils in den Schraub-
stock Kupfer- oder Bleiblech verwenden.
2. Das Gelenkstück (16) und dann den Steg (2) entfer-
nen.
• Die Einbauvorrichtungen A und B verwenden.
3. Die Stopfen (4) herausnehmen und die Schubstan-
gen (5) (6) von den Stopfen (4) trennen.
• Falls schwer zu entfernen, einen Flachschrauben-
dreher verwenden.
• Darauf achten, dass die Stopfen durch die Feder-
kraft herausgeschleudert werden können.
SCHALTVENTIL
ZERLEGUNG UND WIEDERZUSAMMENBAU
A
2
3
4
SCHALTVENTIL
4K2AQ02Z
4K2AQ00
