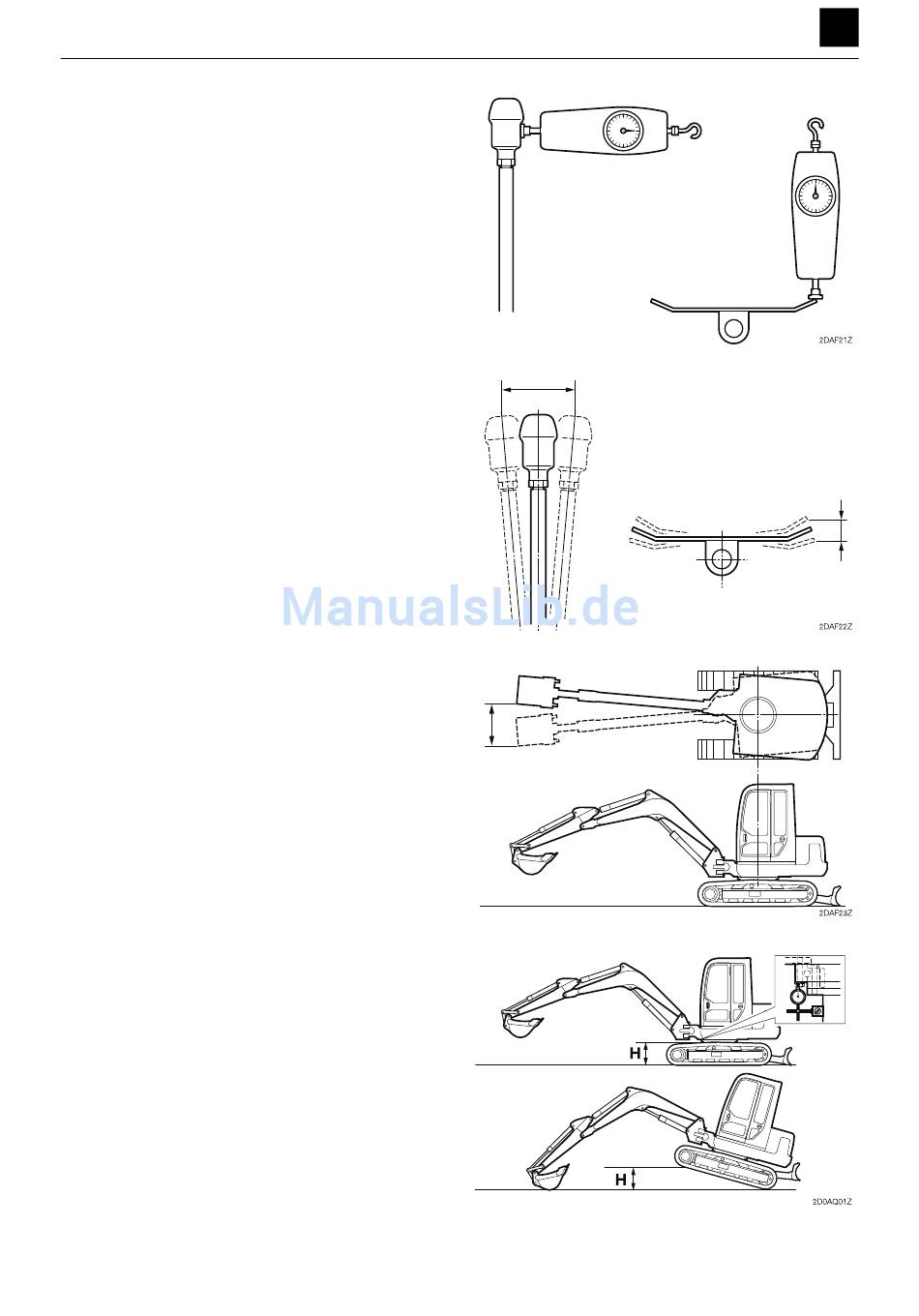

Hebelbetätigungskraft
• Zum Messen der Betätigungskraft bei abgestellter Ma-
schine eine Druck-Zugwaage mittig am Hebelgriff
bzw. am Pedal-Ende anbringen. Den Wert ablesen,
wenn der Hebel/das Pedal das Hubende erreicht.
Hebelspiel
• Das kleinste wahrnehmbare Spiel an der Spitze des
Hebels bzw. des Pedals messen.
Flankenspiel
• Messanordnung: Den Löffelstielzylinder ganz ein-,
den Schaufelzylinder voll ausfahren.
• Die Spitzen der Schaufelverzahnung seitlich hin und
her (rechts und links) bewegen und das Spiel messen.
Schwenklagerspiel
1. Schaufel ohne Last. Den Löffelstielzylinder ganz ein-
fahren, den Schaufelzylinder voll ausfahren und das
Planierschild zurück bewegen. Schaufelbolzen und
Ausleger-Sockelbolzen so ausrichten, dass sie sich
auf gleicher Höhe über dem Boden befinden.
2. An der Unterseite des Schwenklageraußenringes
nahe der Vorderseite des Baggers eine Messuhr an-
bringen und diese auf 0 stellen.
3. Ausleger absenken, Gleiskette auf die höhe H anhe-
ben und die Messuhr ablesen.
