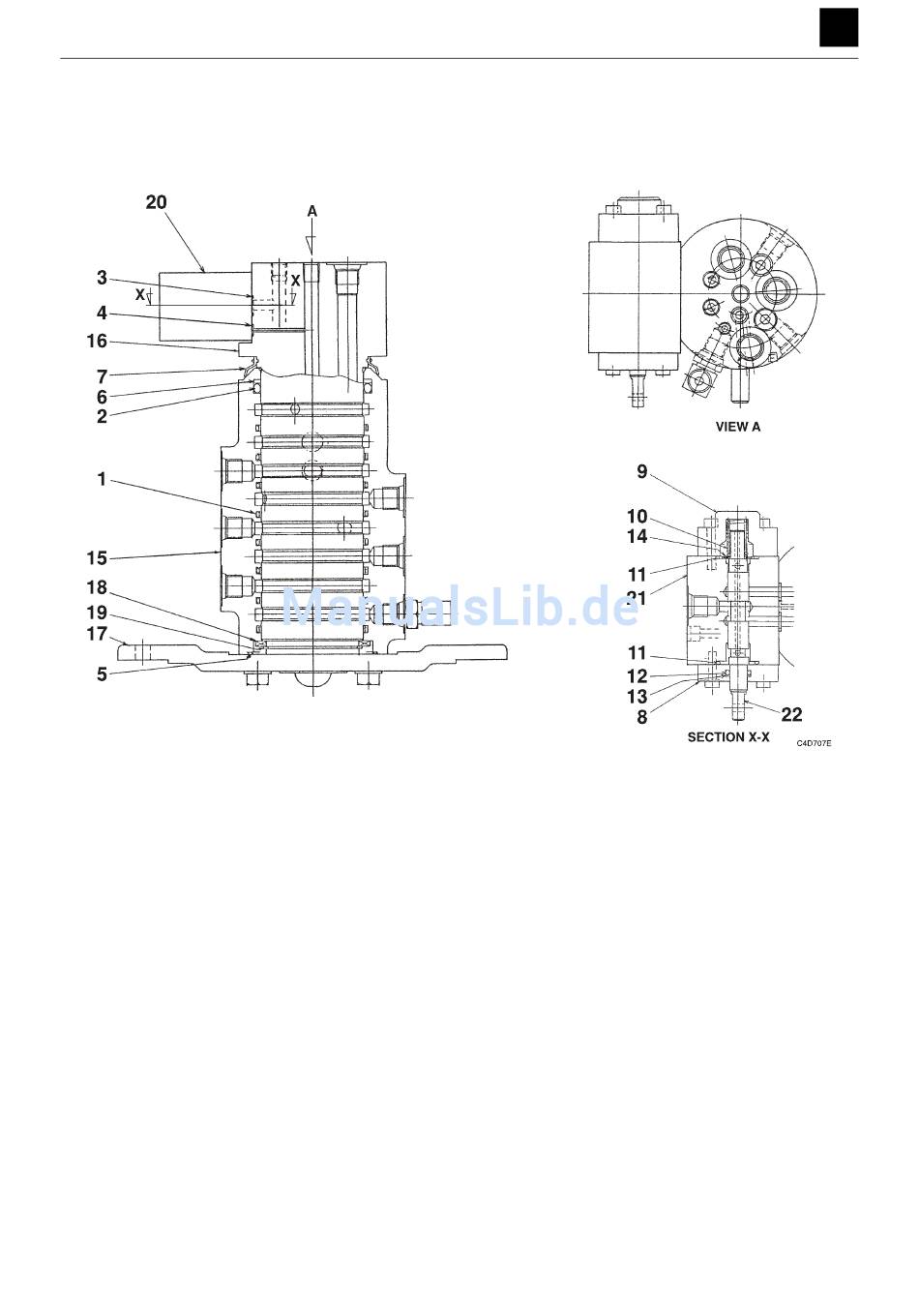

DREHGELENK
Aufbau
1. Schlüpfdichtung
2. O-Ring
3. O-Ring
4. O-Ring
5. O-Ring
6. Stützring
7. Staubdichtung
8. Abdeckung
DREHGELENK
ZERLEGUNG UND WIEDERZUSAMMENBAU
9. Abdeckung
10. Feder
11. O-Ring
12. O-Ring
13. Stützring
14. Unterlegscheibe
15. Nabe
16. Welle
1
DREHGELENK
17. Flansch
18. Andrückring
19. Sprengring
20. Auswahlbaugruppe
21. Ventilkörper
22. Steuerschieber
